Garajdaki bağlantı şeması: tasarım ve kurulum özellikleri
İnsanlar binaları esas olarak iki amaç için inşa ederler: yaşamak veya teknik sorunları çözmek için. Bu odalarda güç kaynağı sistemi oluştururken, ekipmanın güvenilirliğine ve güvenli çalışmasına özellikle dikkat edilir.
Konutlarda, oda tasarımına çok dikkat edilir. İçlerindeki elektrik kabloları genellikle duvarların içine gizlenir veya sahibinin bireysel stilini vurgulayan özel pahalı bileşenlerden açık bir şekilde oluşturulur.
Garajın ait olduğu teknik ihtiyaçlar için binalar, kural olarak, basit ve açık bir bağlantı şeması ile tasarlanmıştır. Duvarların içinde saklamak pek mantıklı değil: bakımı ve değiştirilmesi daha kolaydır.
Voltaj çeşitleri
Bir veya iki araba içerecek şekilde tasarlanan garajların büyük çoğunluğu için 220 volt endüstriyel frekansta tek fazlı güç kaynağı kullanılır. Elektrikli araçlar, şarj cihazları veya fırlatıcıları kullanmak için çalışma aydınlatması ve bir elektrik prizi grubu oluşturmak yeterlidir.
380 voltluk üç fazlı voltaj, kullanmaya ihtiyaç duyulduğunda çok sayıda otomobili olan garajlara bağlanmak mantıklıdır elektrikli kazanlar, asenkron elektrik motorlu takım tezgahları, kaynak cihazları.
Proje nasıl yapılır
Elektrik kullanımının gelecekteki rahatlığı, elektrik tüketimi ve garajdaki güvenliğin temelleri önceden düşünülmelidir. Nihai karar kağıt üzerinde düzenlenir. Bu, tüm fikirleri akılda tutmaya, gerekli maddi kaynakları hesaplamaya, değerlerini değerlendirmeye yardımcı olacaktır.
Bu amaçla, garaj planının genel bir planı, ana yapı elemanlarının yerini ve her bir duvarın, zeminin ve tavanın çizimlerini gösteren bir ölçekte çizilir.
Sonra belirtilir, şunları gösterir:
-
büyüklüğü;
-
giriş kalkanının kurulum yeri;
-
elektrik noktalarının koordinatları: lambalar, anahtarlar ve prizler.
Kabloları elektrik noktalarına döşemek için en uygun yollar, duvarlardan ve diğer bina yapılarından geçtikleri yerleri dikkate alarak giriş panelinden çizilir. Çizim, anahtarları fikstürlere ve soketlere bağlamak için gereken bağlantı kutularının sayısını belirlemeye yardımcı olacaktır.
Daha sonra, elektrik noktalarının işaretlenmesi aynı anda tel ve kablo yollarını çizerken bina yapılarına aktarılır.
Proje, elektrik sağlama yöntemini dikkate almalıdır. açılış kalkanı garajın yerini dikkate alarak tedarik hattından. Sonuçta, şu konumda bulunabilir:
-
zaten dallı bir güç devresi ile kendi trafo merkezi olan garaj kooperatifi;
-
elektrik gücüne sahip özel bir evin veya kır evinin yakınında;
-
bir havai veya kablo güç hattı döşemeniz gerektiğinde ayrı olarak yere koyun.
Bu özellikler, güç bağlantısı çalışması miktarını büyük ölçüde etkileyebilir.
Proje aşamasında yıldırımdan korunma ile ilgili güvenlik konuları, tedarik hattındaki acil durumlar, bireysel bir bina topraklama döngüsü kullanma ihtiyacı dikkate alınmalıdır.
Garajdaki bağlantı şemasının bileşimi
Ana bileşenler:
-
giriş gücü dağıtım panosu;
-
ölçüm cihazları, korumalar, otomasyon;
-
kablolar ve teller;
-
aydınlatma cihazları ve anahtarlar;
-
elektrik prizi grubu.
Bazı durumlarda, ısıtma sistemleri ve diğer cihazlar desteklenebilir.
Güç girişi
Elektrik enerjisi, özel bir kalkan kullanılarak garaj devresine bağlanır. Bazı durumlarda, dışarıya yerleştirilir.
Ancak, çoğu zaman, duvarların yapımından sonra açılan kalkan ve çatının iskeleti inşaatın başlangıcında binanın içine monte edilir.
Yeri genellikle ön kapı veya kapının yakınında seçilir. Elektrik kullanmaya gerek olmadığında garajdan çıkarken gücü kapatmak daha uygun ve daha güvenlidir.
Giriş kalkanı aşağıdakiler seçeneği ile seçilmelidir:
-
kullanım kolaylığı;
-
yetkisiz kişilerin elektrikli cihazlara erişimindeki kısıtlamalar;
-
gerekli koruma ve şalt sistemlerinin kapasitesi.
Garajın genel kooperatifteki yeri ile, bir ihtiyaç var münferit bir sayaç üzerinde elektrik ödemek. Ayrıca açılış panosunda bulunur.
Giriş kalkanının son tasarımı metalden bağımsız olarak yapılabilir veya mağazada hazır bir fabrika modeli satın alabilir.
Koruma cihazları
Garajın içinde bir bağlantı şeması ile çeşitli acil durumlar meydana gelebilir. Yıkıcı faaliyetlerinin sonuçları aşağıdakileri önlemek için tasarlanmıştır:
-
devre kesiciler;
-
RCD ve difavtomati;
-
parafudrlar;
-
voltaj izleme rölesi;
-
düşürücü izolasyon transformatörleri.
Genellikle, garaj sahipleri sadece otomatik koruma kullanırlar, kendi takdirlerine bağlı olarak diğer cihazları terk ederler. Böyle bir karar birçok durumda ekonomik olarak haklıdır, ancak her durumda değil ...
Devre kesiciler
Modern bir garaj bağlantı şemasında aşırı yüklerin ve kısa devrelerin etkilerini önleyen vazgeçilmez bir unsurdur.

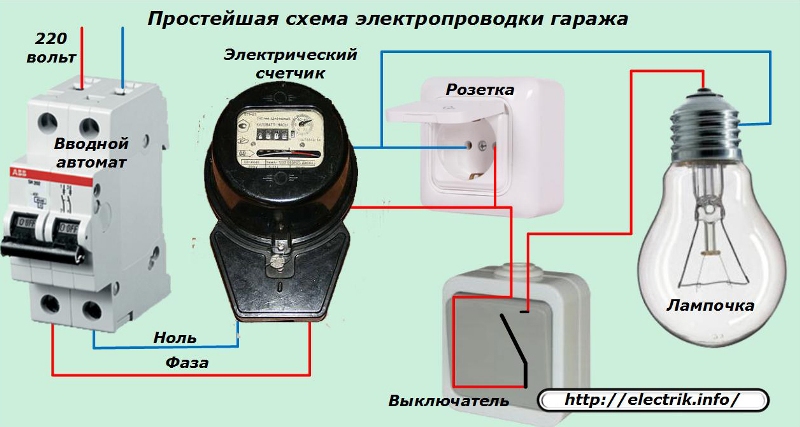

Giriş makinesi, elektrik sayacının önündeki giriş panosunun içinde bulunur. Tavanın ortasına yerleştirilmiş tek bir ampul ve zaman zaman taşımayı bağlamak için kullanılan tek bir prizden oluşan basitleştirilmiş bir "büyükbaba" bağlantı şeması kullanırsanız, prensipte artık devre kesiciye gerek yoktur.
Bununla birlikte, modern koşullar için, bu açıkça yeterli değildir. Şarj cihazları ve çalıştırma cihazları, elektrikli aletler, ısıtma ve aydınlatma sistemleri artan elektrik tüketicileri göz önüne alındığında, bunlar, yük değerlerine göre seçilen çeşitli devre kesiciler tarafından tasarlandığı ve güçlendiği şekilde gruplandırılır. Tüm bu makineler sayaçtan sonra bulunur.
UZO ve difavtomati
Amaçları: garaj sahibini, kazara hasar görmüş devre izolasyonu nedeniyle oluşan kaçak akımlardan korumak.
Bu husus özellikle, artan nemin yaratıldığı elektrikli cihaz ve ekipmanlarla bir garajın muayene ocağında ve bodrum katında çalışırken geçerlidir.
Parafudrlar
Garaja havai bir güç hattı tarafından güç verilirse, fırtına döneminde bir şimşek çakabilir. Potansiyeli, havai hat tutucular tarafından kısmen söndürülür, ancak artık değer, elektrik hatları üzerinden ayrı bir yüksek voltaj darbesi ile garajın elektrik kablolarına ulaşma yeteneğine sahiptir.
Bu durumda parafudrlar elektrik devresini artan potansiyelden korurlar, dünya devresine yönlendirirler. Giriş makinesinden sonra, ancak korumasını sağlamak için sayaçtan önce kurulurlar.
Böyle bir kazayı önlemek için, giriş kalkanına parafudrlar monte edilmediğinde, deneyimli sahipler bir fırtına yaklaştığında giriş devre kesicileri veya devre kesicileri kapatırlar. Uygun mu?
Gerilim izleme rölesi
Garaj kooperatiflerinde, genellikle çok sayıda zanaatkar ve zanaatkarın yanı sıra kendinden emin çalışmalarına bakan ve eylemlerini bağımsız olarak tekrarlayanlar toplanır. Niteliksiz yeniden deneme girişimleri genellikle elektrik devresinde arızalar yaratır.
Üç fazlı bir güç devresinin sıfır sonlandırması genellikle bu gibi durumlarda ortaya çıkar. Tüketiciler için, ampullerin ve çalışan elektrik motorlarının yandığı artan voltaj ile kendini gösterir.
Voltaj kontrol rölesi böyle bir arıza durumunda devrenin enerjisini otomatik olarak keser ve bağlı ekipmanın bozulmasını önler.
Modern rezidüel akım devre kesicileri, difavtomata, parafudrlar ve ILV kompakt modüler tasarımda üretilmektedir. Onlar Din rayına monte edilmiş açılış panosunda, içinde az yer kaplar.
Ancak bu avantaj bile, bir devre kesici ile garajda oldukça basit bir bağlantı şeması oluşturan birçok sahip tarafından göz ardı edilir.
Yavaşlama izolasyon transformatörleri
Muayene çukurunda ve bodrum katında çalışma yüksek nem koşullarında gerçekleştirilir, tehlikelidir. Aydınlatma lambaları da dahil olmak üzere elektrikli cihazlar için 36 volta veya daha düşük bir voltaj kullanılması önerilir.
Bu işlev, izolasyon transformatörleri. Elektrik güvenliğini arttırırlar, elektrik yaralanması olasılığını dışlarlar.
Kablolar ve teller
Bir garaj için tasarımlarını seçerken, kısa devre veya yanıcı sıvıların tutuşması durumunda ortaya çıkabilecek açık yangına dayanacak yalıtım tabakasının özelliklerine dikkat etmelisiniz.
Yanmaya maruz kalan kablolar ciddi tehlike oluşturur. Yangının gelişmesini önleyen kutulara veya borulara döşenmelidir.
Elektrik kablolarının kurulumunu bu şekilde karmaşıklaştırmamak için, örneğin tip tanımının sonunda “ng” endeksinin eklenmesi ile işaretlenen yanmaz bir yalıtım tabakasına sahip kablo markalarını seçmek daha kolaydır, VVGng.
Ayrıca aşağıdakilere de dikkat edin:
-
nominal yüklerin seçimini etkileyen çekirdeğin ve metalinin enine kesiti (alüminyumun reddedilmesi daha iyidir);
-
yalıtım tabakasının dielektrik dayanımı, uygulanan voltaj sınıfına uygunluğu.
Aydınlatma ve anahtarlar
Garaj aydınlatma sistemi ayrı devre kesicilerden beslenir. Bunu bölmek daha iyidir:
-
genel, odanın tüm alanını ışıkla kaplar;
-
yerel - belirli bir iş yeri için.
Garaj için genel aydınlatma, endüstriyel floresan lambalar tarafından oldukça iyi yaratılmıştır ve onlar için anahtar, girişin yakınında uygun bir şekilde yerleştirilmiştir.
Yerel aydınlatma voltaja bölünebilir:
-
normal kullanım için düzenli 220 volt;
-
bir ayırma transformatörü ile indirilmiş - tehlikeli yerlerde.
Yerel aydınlatma anahtarları işyerinin yakınında bulunur, ancak muayene çukurunun ve bodrumun içinde değil, girişte bulunur.
Tehlikeli bölgedeki lamba mahfazasının tasarımına dikkat edin. Yabancı cisimlerin ve nemin nüfuz etmesine karşı koruma koşullarına göre, IP65 standardını karşılamalıdır. Camlar en iyi şekilde kazara mekanik hasardan metal bir ağ ile korunur.
Güç Çıkışı Grubu
Elektrik tüketim cihazları güç ve amaca göre daha iyi gruplara ayrılır. Isıtma cihazlarından enerji yoğun tüketiciler, kaynak. fırlatıcılar kendi korumaları ile ayrı hatlara bağlanmalıdır.
Taşınabilir elektrikli aletler için soketler garajın çevresine eşit olarak dağıtılır. Uygun şekilde çalışma rafları seviyesine yerleştirilirler.
Kasa üzerindeki kilitlenebilir koruyucu kapaklar rastgele nesnelerle teması önler, kısa devreleri hariç tutar. Şu andan beri güç kaynağı şemalarının kullanılmasının reddedilmesi TN-C sistemi ile, tüm soketler hemen satın alınmalı ve PE iletkeninin değiştirileceği üçüncü bir koruyucu kontak ile kurulmalıdır.
Soketleri ve anahtarları bağlamak için kabloların uçlarını bağlamanız gerekir. Bu amaçla bağlantı kutularını kullanın. Onlar için yerler, kablo hatlarının kesişme yollarındaki dallanma noktalarında seçilir.
Garajdaki bağlantı şemaları

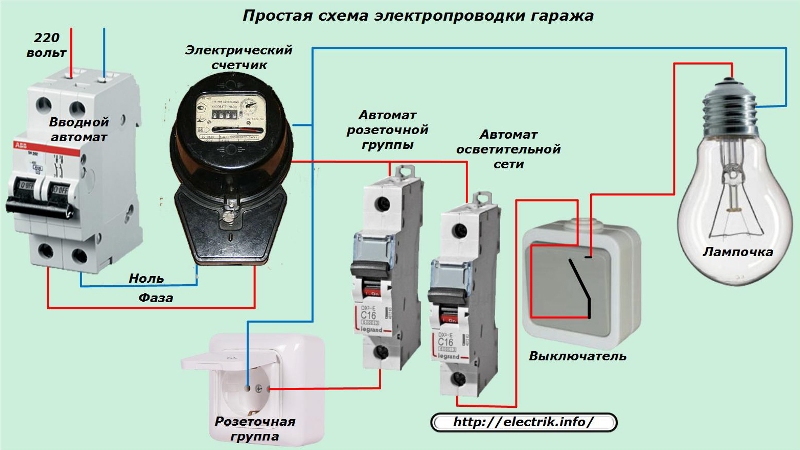

Yukarıdaki önerilere dayanarak, bir garajdaki 220 voltluk tek fazlı bağlantı şeması aşağıdaki yapıyı alır.
Resmi basitleştirmek için, koruyucu PE iletkeninin bağlantısını ve kablolamasını göstermez. Böyle bir güç devresi için üç telli bir kablo kullanılmalıdır.
en üç fazlı güç kaynağı 380 volt Garaj bağlantı şeması aynı prensiplere göre gerçekleştirilir, ancak aşağıdaki devre şemasında gösterildiği gibi tüketicileri faz sayısına ve besleme voltajına göre ayırır.
Basitleştirmek için, her bir garaj sahibinin, operasyonunun belirli koşullarını dikkate alarak seçtiği diğer koruyucu cihazları olmayan devre kesicileri gösterir.
Tüketiciler beş çekirdekli bir kablo ile üç fazlı ağ güç hatları üzerinden ve üç çekirdekli bir kablo ile tek fazlı olarak bağlanır.
Tek fazlı tüketiciler çalışırken, yükü her aşamada düzgün tutmaya çalışırlar, herhangi bir aşırı yükten kaçınırlar.
