Kablolama sırasında işaretleme nasıl yapılır
Dairesinde bir elektrikçiyi tamir etmeyi veya yapım aşamasında bir evde döşemeyi tamamlamayı planlayan bir ev ustabaşı, ilk önce yaklaşan çalışmanın teknolojisi ve kabloların işaretlenmesi de dahil olmak üzere aşamalarının sırası hakkında dikkatlice düşünmelidir. Aksi takdirde, uygulamanın gösterdiği gibi, ek fon ve zaman yatırımı gerektiren ciddi hatalar ortaya çıkar.
İşaretleme kelimesi ne anlama geliyor?
Rus dilinin açıklayıcı sözlüğünü "işaretlemek" fiilinin açıklığına dönersek, bunu bir şeyin büyüklüğünün bir ölçümü, işaretlemesi, tanımı olarak açıklar.
Kablolama ve herhangi bir teknik sistem ile ilgili olarak, bu işaretleme için aşağıdakilere sahip olmanız gerektiği anlamına gelir:
1. nesne - elektrik telleri döşemek için gerekli olacak bir ev veya apartman binası;
2. somutlaşmış iş projesi yüksek lisans planı.
Başka bir deyişle, markalama işlemi, önceden proje tarafından hazırlanan kağıt çizimlerinin, kablo ve tel hatlarının döşenmesi için binanın yapısal elemanlarına (duvarlar, zemin, tavan) doğrudan aktarılması, montaj çıkışları, fikstürler, anahtarlar, bağlantı kutuları.
Bazı elektrik mühendisliği sahalarının sahipleri, projeden planlamasından kablo dağıtımına kabloların kablo işaretlerinin altındaki tüketicilere ve bağlantı elemanlarına döşenmesine kadar geçen süreçleri açıklayan makaleleri internette yayınlarlar. Bu birçok okuyucu için yanıltıcıdır.
Hazırlık aşaması
İşaretlerken, ustanın elinde aşağıdaki belgeler bulunmalıdır:
-
Her oda ve bir bütün olarak tüm bina için ayrıntılı elektrik devreleri, halihazırda geliştirilmiş standart çalışma çözümleri;
-
düşük akım devrelerinin döşenmesi hakkında bilgi ile desteklenen, kablolamadaki her bir elemanın yerini gösteren kurulum çizimleri (telefon, bilgisayar ağları, dahili telefon, antenler, alarm ve diğer devreler), gaz boru hattı, su temini, ısıtma sistemleri, kanalizasyon sistemlerini karşılıklı etkilerini dikkate almak.
Bu kuralı ihmal ederseniz, sahibinin zengin yaşam deneyimine veya ziyaret eden bir elektrikçi tarafından elektrik işleri yapmanın harika uygulamasına güveniyorsanız, gelecekte düzeltilmesi gerekecek hata yapma olasılığı yüksektir.

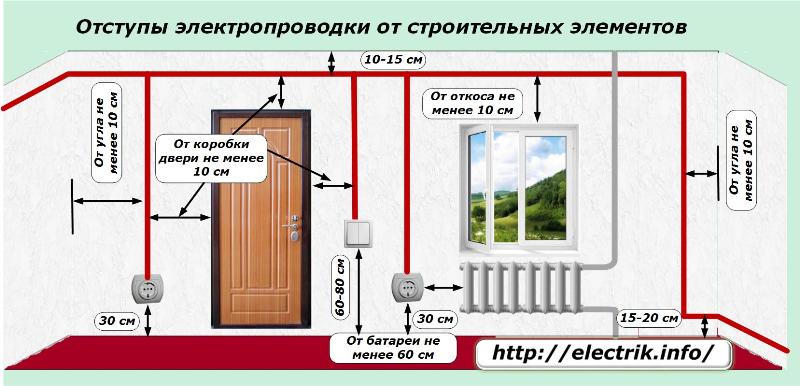

Aşırı durumda, tasarım ve referans için zaten zaman olmadığında, bina kodlarına ve kurallarına başvurmak yine de daha iyi olmasına rağmen, resimde gösterilen bina inşaat elemanlarına ilişkin elektrik kablolarının yerleştirilmesi için basit önerileri kullanabilirsiniz.
Buradaki tüm teller ve kablo kanalları yalnızca dik açılarda yatay ve dikey yöne sahiptir. Mesafeden tasarruf etmek için parkurları keyfi olarak açılı olarak işaretlemek mümkün değildir. Operasyon sürecinde, birkaç yıl sonra, mobilya duvarlarına sabitlenirken, resimleri asarken ... matkap ucunun elektrik teline düşmesi ve acil bir durum yaratması olasılığı vardır.
Priz ve anahtarların yüksekliği Katı bir şekilde düzenlenmez, ancak daire sahiplerinin alışkanlıklarına ve tercihlerine göre seçilir. Kapı, pencere, ısıtma pili, gaz sobası, bitişik duvarlar ve tavana göre kablolama yaparken, düzenleyici belgelerin gereksinimlerine göre yönlendirilmelidir.
Elektrik kabloları duvarlara ve tavana çizgi çizme işlemidir. Uygulanması için en az basit çizim cihazlarının kullanılması gerekir:
-
mesafeleri ölçmek için cetvel veya şerit metre;
-
çizgileri belirtmek için işaretleyici, kurşun kalem veya tükenmez kalem;
-
Ufuk ve dikleri belirlemek için çekül ve seviye.
Bu basit set hemen hemen her ev ustasından elde edilebilir.
Markalama işi
Elektrik kablolarının onarımı, genişletilmesi veya ilk montajı sırasında, işaretleme, lambaların, anahtarların, prizlerin, bağlantı kutularının ve apartman panelinin gelecekteki yerinin duvarlarının ve tavanının tanımı ile başlar. Yani, ilk olarak, proje çizimlerinden, dairenin elektrik ekipmanının kablolar ve tellerle bağlanması gereken tüm terminal cihazlarının boyutları, oda elemanlarının bina yapılarına gerçek ölçekte aktarılır.
Bu öğeleri yerleştirmek için gizli kablolama montaj kutularının derinleştiği yerlerin sınırlarını çizmek gerekir.
Unutulmamalıdır ki:
-
dairelerin duvarları düzleştirilebilir, bir sıva tabakası veya inşaat bitirme levhaları ile kaplanabilir;
-
asma veya asma yapılar taban tavana monte edilebilir;
-
parke, laminat veya diğer zemin kaplamalarından ilave zeminler sayesinde zeminin yüksekliği yükseltilebilir.
Tüm bu elemanlar odanın iç alanını azaltır ve böylece kablolama yerlerini belirleme doğruluğunu etkiler.
Gerçekliğin üzücü bir kuralı olarak, binanın inşası sırasında dairelerin katı dikdörtgen geometrisinin genellikle muhafaza edilmediğine dikkat edilmelidir. Bu nedenle, referans çerçevenin başlangıcında, hizalama için düzeltilmiş olan duvarların üst ve alt köşelerinden uzaklıkların kullanılması gerekir.
Bu, temel elemanlardan girintinin boyutunu gösteren nihayet tamamlanan işaretlemenin, iyi bir sahibin, önceden döşenmiş kablo ve tellerin yollarına zarar vermemek için, gelecekteki tüm binaların yeniden inşası için saklayacağı ve kullanacağı yürütme şemasının temeli olması gerektiği ile açıklanmaktadır.
Tavan markalama yöntemleri
İşi yapmak için küçük bir yüksekliğe tırmanmanız gerekir. Bu amaçla, sıradan bir bina merdiveninin kullanılması uygundur. Düşmeleri önlemek için sabit bir şekilde takılmalı ve kilitleme şeritleri ve vidaları güvenli bir şekilde sabitlenmelidir.
Genellikle küçük odalarda odanın ortasında bulunan bir merkezi lamba asılır. Kurulum noktasını belirlemek için, tavana farklı açılardan çizilen köşegenler yöntemini kullanmak uygundur. Bu yöntem soldaki resimde gösterilmektedir.
Bazen, zeminin ve tavanın geometrisine bağlı olarak, zemine bir diyagonal çizmek ve odanın merkezini işaretlemek daha uygundur. Sonra çekül çizgisini tavana doğru kaldırırlar, böylece ağırlığın keskin ucu zeminden biraz yükselir ve çizgilerin kesişme noktasına işaret eder. Daha sonra kablonun üst ucunun yerleştirilmesi tavanın merkez noktasıyla çakışacaktır. Daire içine alınması gerekir.
Çalışmanın projesi birkaç armatürü asmayı planlıyorsa, bu durumda ilk önce karşıt tarafları eşit bölümlere bölerek oluşan ve daha sonra oluşan noktaları doğru resimde gösterildiği gibi düz bir çizgiyle birleştiren tavan boyunca eksenel bir çizgi çizmek gerekir.
Oda büyük olduğunda ve tavan birkaç eksenel çizgiyle bölünmesi gerektiğinde, karşılık gelen karşıt taraflar ek eşit parçalara bölünür.
Uyarı! Elektrik kablolarını tavana döşerken, destek yapısını zayıflatmak imkansızdır. Bu amaçla, tavan plakalarının çökmesi olasılığı nedeniyle kaplanması yasaktır.
Tavanda düz çizgiler çizme yöntemleri
Tavandaki bağlantı noktalarının köşegenleri ve eksenleri için birkaç teknik vardır.
İlk yol renklendirici toz ile emprenye edilmiş bir inşaat yongalama kordonunun kullanımına dayanmaktadır.Kullanımı için, bir merdiven üzerinde duran ve kablonun başlangıcını çizgiyi çizmek için ilk hedeflenen noktaya sert bir şekilde ayarlayan bir asistanla çalışmanız tavsiye edilir.
İkinci işçi hazırlanan kordonu uç noktaya kadar açar, çeker ve ucunu bir elinizle güvenli bir şekilde sabitler. İplik iyi gerildiğinde, işçilerden biri onu bir kiriş gibi tavan yüzeyinden alır ve sonra aniden serbest bırakır.
Uygulanan gerginlik altında geri dönen iplik tavana doğru büyük ölçüde hareket eder ve boyasıyla birlikte düzgün ve düzgün bir çizgi ile atar.
Eldeki özel bir inşaat ipliği yoksa, tebeşirle emprenye edilmesi, kurum veya bir tür toz boya ile bulaşması gereken sıradan sicim veya uzun bir kablo kullanabilirsiniz. Bu şekilde yapılan hattın kalitesi uzak atalarımız tarafından test edildi.
Bununla birlikte, bu şekilde boyanan çizgilerin güvenliği önce değerlendirilmelidir. Boya kolayca duşlanırsa, sabit bir renkle ek çizgiler çizmek daha iyidir.
İkinci yol tavana çizgi çizmek, modern lazer işaretleyicilerin veya bunları tasarımlarında kullanan seviyelerin kullanımına dayanmaktadır.
Bu cihazların nispeten düşük maliyeti onları ev ustası için uygun hale getirir. Lazer ışını herhangi bir yüzeyde açıkça görülebilir. Uzayda yönlendirmek ve sabitlemek çok kolaydır.
Bir işçi lazer ışınını hedefliyor ve ikincisi şu anda tavanın yüzeyini işaretliyor. Çizgileri çizdikten sonra, olası hataları ortadan kaldırmak için yapılan işaretlemeyi kontrol etmeniz önerilir.
Duvar markalama yöntemleri
Yanıp sönen iplikler kullanarak veya bir lazer ışını kullanarak duvarlara çizgi çizme yöntemleri tavandakiyle aynı şekilde çalışır. Sadece burada yatay ve dikey düzlemlerdeki konumlarının seviyesini dikkate almak gerekir. Bunu yapmak için çekül çizgileri ve seviyeleri kullanın.
Modern lazer seviyelerinin işaretlenmesini önemli ölçüde kolaylaştırır ve dikey düzlemlerde iki dönen ışın oluşturur. Bu tür cihazlarla çalışabilir ve duvarların yüzeyini bir kişiye işaretleyebilirsiniz. Bununla birlikte, böyle bir cihazı şimdiye kadar sadece oldukça yüksek maliyet nedeniyle sürekli çalışmak için satın alıyorlar.
Uyarı! Yük taşıyan duvarlardaki uzun ve derin yatay darbeler bina yapısını zayıflatır ve çökmelerine neden olabilir.
Kablo hatları için markalama sırası
Kabloların diğer tüm yollarının işaretlenmesi tamamlandıktan sonra bu işlemi başlatmanız önerilir, çünkü kablolar bunları en uygun yol boyunca bağlamalıdır.
Gelecekteki kapılardaki kablo konumları derhal çizilir, böylece gerekli genişlik açıkça tanımlanır. Bu tür hatlarda, bir pah sürmek veya olukları diğer mevcut yollarla kesmek daha kolaydır.
Kablo kanallarının işaretlenmesi zeminden, daireden veya giriş panelinden eve başlar. Her şeyden önce, tüm şebekelerin gerileceği santrale voltaj sağlama yöntemini belirlemek her zaman gereklidir. Bu, kurulumun geri kalanını ve en uygun yolların seçimini kolaylaştıracaktır.
Panoya giden güç kaynağı yolu belirtildikten sonra, güç devrelerinin şebekesi sırayla çekilir ve tüm odalarda ayrılır. Bu durumda, projenin sorunları ile ilgili sorular ortaya çıkabilir. Zamanında netleştirilmeleri ve çözülmeleri gerekiyor.
Kablo yollarının tüm odalara konumu çizildiğinde, her odanın içindeki kabloları kademeli olarak işaretlemeye başlayabilirsiniz. Soket, anahtar ve tüm terminal cihazları bağlamak için tüm hatlar çizildiğinde yukarıdaki kurallara göre yapılır ve biter.
Bazı durumlarda, elektrik devrelerini döşemek için zeminin altında bir boşluk kullanılır.Böyle bir proje ile gizli kablo yönlendirmesi yapılır ve birbirleriyle kesişme yerleri oldukça mümkündür, bu da hasardan daha fazla korunacaktır.
Zemin kaplamasının altında, kablolar anahtarlama noktaları ve bağlantılar oluşturmadan tamamen çalışmalıdır.
Makalenin sonunda, tam olarak tamamlanmış kablolama düzeninin, binanın işletimi sırasında sonraki çalışmaların planlanmasını ve yürütülmesini büyük ölçüde kolaylaştıran daire ve ev için bir yönetici güç planı oluşturmanın temeli olduğunu bir kez daha vurgulamak gerekir.
Dairelerin sahipleri doğru olanı yapar, işaretlemenin son aşamasının fotoğraflarını çeker ve Internet hizmetleri ve bulut depolama alanını kullanarak çeşitli depolama ortamlarında çekilen fotoğrafları saklar. Bu yöntem, tüm bilgiler bilgisayardan ve kameradan silinmiş olsa bile, birkaç yıl içinde tüm kablolama elemanlarının ayrıntılı konumunu netleştirmenizi sağlar.
