Telefonla elektrik alıcıları için basit uzaktan kumanda cihazları
Günümüzde, GSM (Küresel İletişim için Küresel Sistem) standardı tarafından kontrol edilen birçok endüstriyel cihaz var - mobil iletişim için dijital bir standart veya şimdi tanıdık bir cep telefonu. Bu hırsız alarmı, Şekil 1'de gösterildiği gibi, endüstriyel ekipman için çeşitli kontrol kabinleri veya sadece ayrı soketler.
Görünümdeki tasarım, bir duvar prizine takılan normal bir adaptördür. Yük, zil veya iletim yoluyla açılabilir. sms cep telefonu ile. Ön panelde bulunan iki düğme kullanılarak manuel kontrol de mümkündür. Modele bağlı olarak bu tür prizler tarafından anahtarlanan güç, neredeyse her yükü açmanıza izin veren 1 - 5 kW aralığındadır.
Birkaç yükün bağımsız çalışmasını kontrol etmenizi sağlayan bir bilgisayar “önyükleme” gibi çok kanallı soketler de üretilir. Bu tür cihazlar "akıllı ev" unsurlarıve bu nedenle, fiyatları oldukça yüksektir: İnternete bakarsanız, fiyatlar 1000-3500 veya daha fazla ruble arasında değişir.
Resim 1 Uzak modül sms yönetim
Örneğin, sms ile uzaktan kumandalı bir soket (5 kullanıcı tarafından kontrol edilebilir) entegre sıcaklık sensörü ile. Sensörü kullanarak soket, ev aletlerini ortam sıcaklığına göre otomatik olarak açabilir ve kapatabilir:
Resim 2 Psoket uzak sms yönetimi
Bireysel soketlerden daha pahalı olan endüstriyel modüllerdir. Örnek olarak, Şekil 2, bir DTMF kontrol modülünün satışı için bir çevrimiçi mağazanın teklifini göstermektedir.
Şekil 3.
Bu resimden, DTMF kısaltması yüzeyde şimdiye kadar ortaya çıktı. Nedir, aşağıya bakınız.
DTMF Sinyalleri
Eski telefonlarda arama, kadranı döndürerek gerçekleştirildi: bir parmak, gerekli sayıda basamak için çeviricinin yayını çevirdi, kadran kişiyi kapatmak için geri döndü ve ahizede tıklamalar duyuldu. Böyle bir sete darbeli denir. Darbeli arama, bir düğme çevirici bulunan modern cihazlarda da kullanıldı.
Şu anda kullanılan, tonlu arama. Sabit hatlı bir telefondan bir numara çevirmeyi deneyin - alıcıda farklı tonlarda sesler duyulur. DTMF sinyallerini, - Çift Tonlu Çok Frekanslı, - iki tonlu çok frekanslı sinyali dinler. Şekil 4, bir numarayı ararken numaraların ve bazı karakterlerin iletildiği bir tabloyu göstermektedir.
Resim 4
Örneğin, “1” sayısı 697 ve 1209 Hz frekanslarının bir kombinasyonuna karşılık gelir ve “9” sayısı 852 ve 1477 Hz'e karşılık gelir. Frekanslar birlikte iletilecek, harmonik oluşturmayacak şekilde seçilir. Ton paketlerinin şifresini çözmek için özel mikro devreler vardır - kod çözücüler, örneğin IL9270N, HM9270, MT8870. Bunlar sadece farklı şirketlerin analoglarıdır. Sonuçların sayısında veya şu anki yabancı pimlerde (İngilizce piminden) bile farklı olabilirler, ancak aynı işlevleri yerine getirirler.
Bu özel kod çözücülere ek olarak, DTMF sinyallerinin şifresi Goertzel algoritması kullanılarak dijital bilgisayarlarda deşifre edilebilir. Doğal olarak, bu sinyaller mikrodenetleyicilerin yardımıyla veya bazen anılan bilgisayarlara da denir.
Bir DTMF telefon numarasını çevirmeye ek olarak, teknoloji akıllı ev sistemlerinde, alarm ve hırsız alarmlarında yaygın olarak kullanılmaktadır. DTMF etiketleri ticari yayınlarda da kullanılır.
DTMF sistemi 1961'de geliştirildi, ancak Rusya'ya sadece geçen yüzyılın doksanlarında ulaştı.Tonlu arama, yalnızca modern dijital telefon santrallerinde mümkün olduğu için tonlu arama ücretli bir hizmet olarak sağlandı, ancak her yerde sağlanmadı. Genel olarak, hala birçok yerde sadece darbeli aramaya izin veren antediluvian röle istasyonları çalıştırılmaktadır.
Ve şimdi, böyle bir deneyim yaşamaya çalışın: hücreyi arayın, en azından işteki meslektaşınıza, çünkü bütün gün aynı odadasınız. “Telefonu açtıktan” sonra, telefonunuzdaki herhangi bir sayıya basın: Kısa müzik sesleri biçimindeki DTMF sinyalleri, telefonunun dinamiklerinde dinlenecektir. (Fizik yasalarına göre, müziğe belirli bir frekansa sahip sesler denir). Örneğin, sokakta gürültü, müzikal bir ses düşünmek mümkün değildir.
Aynı sesler bir telefon kulaklığının dinamiklerinde de bulunur: nokta küçük, sadece DTMF kod çözücüyü kulaklık jakına bağlayın ve işte hazır bir kontrol cihazısınız. Bazı durumlarda, kontrollü yüklerin sayısı sadece bir tanedir ve istediğiniz zaman açmanız veya kapatmanız gerekir.
Ev Yapımı Uzak Cihazlar telefon kontrolü
Ardından, birkaç basit cihaz dikkate alınacak ve bunlardan biri basitçe bir röle üzerinde ve sadece bir tane üzerinde gerçekleştirilecek.
Devrenin çalışması hakkında birkaç kelime. Cihazın temeli polarize bir röledir. Şemadan görülebileceği gibi, voltaj bir bobine uygulandığında, röle armatürü bir çekirdeğe çekilecek ve bobin üzerinde voltaj olmasa bile bu pozisyonda kalacak şekilde açılan iki bobin vardır - rölenin içinde artık bir mıknatıs vardır.
Ankrajı geri çekmek için, başka bir bobine voltaj, en az yeterli süre ve genlikte bir darbe uygulanması gerekir. Besleme gerilimi çıkarıldığında bile, armatür çekilmiş durumda kalacaktır. Bu gerçekten hatırlatmıyor mu RS - tetikleyici?
Cihaz ağdan yarım dalga doğrultucu D1, R1, R2, C1 ile çalıştırılır. Kondansatör C1'de yaklaşık 24V'luk bir voltaj elde edilir. Tabii ki, bu tüm güvenlik yönetmeliklerine aykırı olarak yapılır, ancak yazar özellikle küstah olmazsanız ve ihtiyaç duymadığınız yere gitmezseniz, o zaman ... Genel olarak her şeyin yoluna gireceğini garanti eder!
Telefon titreşimli bir uyarıya sahip olmalıdır: IC1 optokuplör rölesinin bağlanacağı, şemada R4 direnci ve optokuplör 1'in çıkışıdır. Bağlantı polaritesi şekilde gösterilmiştir. Bir telefona bağlandığında, titreşim uyarısındaki voltajın polaritesi bir multimetre veya dirençli bir LED kullanılarak kontrol edilmelidir.
Vibro çalışırken, çıkış transistörü optokuplör içinde açılır (pim 5 ve 6). Kondansatör C4 güç kaynağından rölenin sağ sargısı ve optokuplör açık transistörü ile şarj edilir. Röle kolu sol bobine geçer ve kontak K1.2 ile açılır manyetik yol vericive temas K1.1 ile sol bobini bir sonraki geçiş için hazırlar.
Kondansatör C4, direnç R3 üzerinden yaklaşık beş dakika boşalır; bu süre boyunca telefondan gönderme, cihazın durumunu değiştirmez. Tüm bariz sadeliği ile cihazın önemli bir dezavantajı var: egzotik bir polarize röle ve hatta gerekli pasaport elde etme yeteneği şimdi neredeyse sıfır. Bu, tarifinin yazarı tarafından bile yazılmıştır.
Şekilde başka bir basit kontrol cihazı gösterilmiştir. 5.
resim 5. Telefon yük kontrol devresi
Özel bir çip üzerinde yürütülür - bir sinyal kod çözücü DTMFMT8870. Bu cihazın yazarın performansındaki amacı, bilgisayarı uzaktan açmak ve yeniden başlatmaktır. Cihaz aşağıdaki gibi çalışır. Bu numarayı aradıktan sonra, ahizeyi kaldırdıktan sonra, GÜÇ bilgisayarını açmaya veya RESET'i yeniden başlatmaya karşılık gelen 1 veya 2'yi arayın.
Devre doğrudan cep telefonundan güç alır, optokuplörlerin çıkış transistörleri bilgisayarın ilgili düğmelerine paralel olarak bağlanır.PC817 optokuplörler güç kaynaklarının bilgisayardan cep telefonu şarj cihazlarına geçişinde yaygın olarak kullanılmaktadır.
Cihaz, kulaklık girişine, yukarıda açıklandığı gibi DTMF sinyallerinin göründüğü hoparlör pimlerine bağlanır. Tekrarlama sırasında bu şemanın ana hatası, kulaklık bağlandığında telefonun ahizeyi otomatik olarak alması gerektiğidir. Ve tüm telefonların böyle bir seçeneği yoktur.
resim 6. Telefon yük kontrol cihazı şeması (büyütmek için resmin üzerine tıklayın)
Devre donanım tabanlıdır, yani. Yazılım gerektiren mikrodenetleyiciler içermez; devrenin kendisi nedeniyle tüm çalışma mantığı elde edilir.

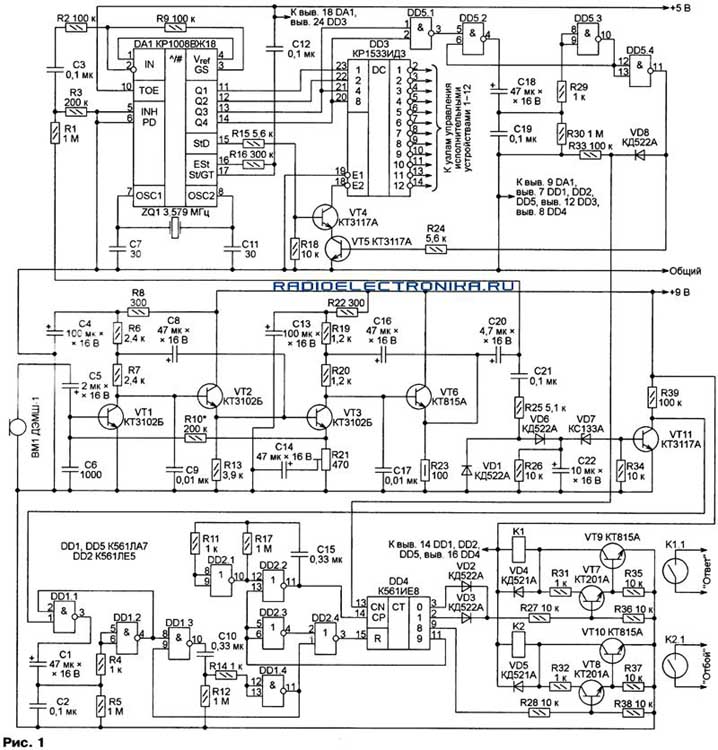

Telefonun çağrısı mikrofon tarafından alınır, amplifikatör tarafından istenen seviyeye yükseltilir, bunun sonucunda kontakları “Cevapla” düğmesine (ahizeyi kaldırır) bağlanan bir röle etkinleştirilir. Bu röle etkinleştirildikten sonra, yaklaşık 7 saniyelik bir zaman gecikmesi başlatılır. Gerekli tuşlara basmak için zamanınız varsa, DTMF sinyali DA1 kod çözücüye gönderilir, çıkış sinyalleri DD3 kod çözücü aracılığıyla bir röleyle 12 yüke kadar bağlantıyı kesmek için bağlanabilir.
7 saniye sonra “Kapat” rölesi çalışır (kontakları “kapat” düğmesine bağlanır), daha fazla kontrol için başka bir çağrıya ihtiyacınız olacaktır. Böylece, telefonun, sadece bütünün tellerle sarılacağı ortaya çıkıyor: röleden düğmelere giden teller ve hatta kulaklık jakından DTMF sinyalinin çıkışı.
Şekilde parça sayısına atıfta bulunan daha basit bir şema gösterilmiştir. 7.
resim 7. Telefon yük kontrol cihazı şeması (büyütmek için resmin üzerine tıklayın)

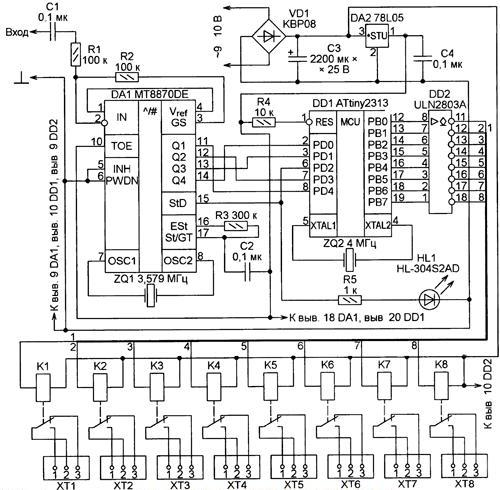

Kulaklıklı mikrofon seti bağlıyken otomatik alma özelliğine sahip telefonun kullanıldığı yerdir, bu nedenle düğmelere lehim yapmanıza gerek yoktur, sadece kulaklık jakını bağlamanız gerekir. Bu devre 8 yükün kontrolünü sağlar, kontrol komutları devre açıklamasında gösterilir.
