TE 15 çok fonksiyonlu zamanlayıcının tasarımı, konfigürasyonu ve kullanımı



Günlük yaşamda, kullanımının düzenliliği sürecin otomasyonunu öneren birçok elektrik mekanizması kullanıyoruz. Örneğin, dış aydınlatmanın veya bir kuyu pompasının kontrol edilmesi. Bu fikir yeni değil ve bu amaçla ortak bir isim olan bir zaman rölesi alan birçok cihaz var.

Programlanabilir haftalık zamanlayıcı elektronik TE 15 (Şekil 1), birçok ev cihazını kontrol edebilen bir cihazdır. Modern teknolojinin faydalarına canlı bir örnektir. Bunu doğrulamak için daha önce hangi cihazların kullanması gerektiğini unutmayın.

TE 15 çok fonksiyonlu zamanlayıcının tasarımı, konfigürasyonu ve kullanımı

Şekil 1. Dijital zamanlayıcı - maksimum işlevsellik, başka bir şey yok


Biraz tarih

Daha önce, mekanik bir zamanlayıcı popülerdi. Prize yerleşik olarak, ev aletlerini belirli bir süre için açabilir (bkz. Şekil 2). Aslında, bir geri sayım sayacıydı, dolayısıyla kapsamı sınırlıydı.

Mutfak Zamanlayıcı

Şekil 2. Çin endüstrisinin çalışmalarından biri - “Mutfak zamanlayıcısı”

Aslında, bu bir zamanlayıcı ile düzenli bir çıkış, bu tür cihazların popülerliğinin zirvesi geçen yüzyılın 80'lerinin ortalarında geldi.

Zaman geçtikçe, yavaş yavaş, mekanik cihazlar elektromekanik olanlarla değiştirildi ve bunun yerine elektronik bir kronometre gibi elektronik cihazlarla değiştirildi.

Bu cihazların işlevselliği önemli ölçüde genişledi. Şimdi dijital cihazların sırası, bir iki yıl daha ve akıllı ev concept kendi ayarlamalarını yapacaktır.

Makalenin konusuna geri dönelim.


Tasarım Özellikleri

Bu tip herhangi bir cihaz gibi TE 15 aşağıdaki yapısal elemanlardan oluşur:

  • küçük boyutlu anahtarlama güç kaynağı ünitesi;

  • mikroişlemci ve elektronik çemberleme;

  • bilgilendirici LCD ekran;

  • arayüz kontrol ünitesi (programlama düğmeleri);

  • yükü bağlayan veya ayıran röle;

  • (güç kapalıysa ayarları kaydetmek gerekir).

Programlanabilir bir mikroişlemcinin varlığı, yükü kontrol edecek sekiz farklı program döngüsü ayarlamanıza olanak tanır. Bu, ön panele takılı düğmeler kullanılarak yapılır (Şek. 3).

Bilgi ekranı iki modda çalışabilir: geçerli saati görüntüler ve çalışma modlarını ayarlarken kullanılır.

Kontrol ünitesi düğmeleri

Şekil 3. Kontrol ünitesi düğmeleri


ayarlama

Aygıta ayrıntılı programlama talimatları, bir kılavuz ve bir bağlantı şeması dahildir. Bu nedenle, ayrıntıları hatırlamak için bu kısmı kısaca ele alacağız.


Kısa programlama kılavuzu

Eylem algoritması:

1. Zamanlayıcıya güç verin.

2. “Sıfırla” düğmesine basın (Şekil 4'te kırmızı oval ile işaretlenmiştir).

Sıfırlama Düğmesi

Şekil 4. Sıfırlama düğmesi

3. Durum anketi prosedürünün bitmesini bekleyin (yaklaşık sekiz saniye sürer) ve göstergede bir ters rapor açılır.

4. Geçerli saat verilerini ve tarihi ayarlayın. Varsayılan olarak, zaman 24 saatlik modda ayarlanır, 12 saatlik bir ekrana geçmek için sembolik kadranın gösterildiği düğmeye basın (Şekil 5'te işaretlenmiştir) ve bu durumda en az beş saniye basılı tutun. Bu süreden sonra ekranda “AM” ve “PM” arasındaki seçim gösterilir (öğleden önce veya sonra). 24 saatlik moda geri dönmek için bu düğmeye tekrar basın.

Zaman modu seçim düğmesi kırmızı ile işaretlenmiştir

Şekil 5. Zaman modu seçim düğmesi kırmızı ile işaretlenmiştir

5. Görüntüleme modunu seçtikten sonra, geçerli zaman parametreleri ayarlanmalıdır. Bunu yapmak için düğmeyi kadranla tutun (bkz. Şekil 5) ve “D +” düğmesine basın (Şekil 6 kırmızı ile işaretlenmiştir). Böylece haftanın günü seçilir.“MO”, “TU”, “WE”, “TH”, “FR”, “SA”, “SU” ifadeleri haftanın günleri için ilk iki harfin İngilizce kısaltmasıdır, Pazartesi, Salı, Çarşamba, Perşembe, Cuma, Cumartesi ve Pazar.

Saat, saat ve dakikaların ayarlandığı “H +” ve “M +” düğmeleri (Şekil 6'da yeşil ve mavi ile işaretlenmiştir) kullanılarak ayarlanır.

Haftanın gününü ve saatini ayarlamak için düğmeler

Şekil 6. Haftanın gününü ve saatini ayarlama düğmeleri

Çevrim kontrol düğmesi

Şekil 7. Çevrim kontrol düğmesi

Tarih ayarlandıktan ve saat belirtildikten sonra, programlamaya başlayabilirsiniz. Bu aşağıdaki gibi yapılır:

  • ilk çalışma döngüsünü ayarlamak için, Şekil 7'de gösterilen düğmeye basın;

  • bundan sonra, “D +” düğmesini kullanarak (Şekil 6'da kırmızı renkle gösterilmiştir) haftanın gününü seçin;

  • daha sonra "H +" ve "M +" düğmelerini kullanarak tam tepki süresini ayarlayın;

  • bu güç döngüsünün programlamasını tamamlamak için Şekil 7'de gösterilen kontrol tuşuna basın.

Geri kalan döngülerin yönetimi de aynı şekilde yapılır. Kurulan çalışma modlarından herhangi birinin devre dışı bırakılması gerekiyorsa, kontrol düğmesine (Şek. 7) basın, bir döngü seçin ve “Mod” tuşunu açın.


Bu cihaz, bağlı ekipmanı açabilir veya kapatabilir. Bu seçeneğin seçimi “Mod” düğmesi ile gerçekleştirilir. Aynı zamanda kontakların durumu göstergede gösterilecektir: “Otomatik Kapanma” Açık veya kapalı röle kontaklarına karşılık gelen “Otomatik Açık”.


Özellikler ve bağlantı şeması

Cihaz, izin verilen voltaj aralığı 180V ila 264V arasında olan ve 50Hz'lik standart frekansta bir ev elektrik şebekesi tarafından çalıştırılmak üzere tasarlanmıştır. Entegre işlemci, en az bir dakikalık minimum zaman aralığıyla sekiz adede kadar açma-kapama döngüsü ayarlamanıza olanak tanır. Yedek pil bulunması, aygıtın ağ bağlantısı kesilmiş olsa bile geçerli ayarları kaydetmenizi sağlar.

Cihazın dahili rölesi, yükü 16A'ya kadar akım gücüyle değiştirebilir. Muhafaza IP20 koruma derecesine sahiptir.

İzin verilen zamanlayıcı hatası günde iki saniyeden fazla değildir, bu da bu sınıftaki cihazlar için kabul edilebilir.

Yedek bir pilin bulunması, cihazın ağ bağlantısı kesilmiş olsa bile ayarları kaydetmenizi sağlar.

Aşınma direncine gelince, üreticiye bağlıdır, örneğin, TDM Electric veya EKF, ürünlerinin bir milyondan fazla açma / kapama döngüsüne dayanabilmesini sağlar.

Cihaz, 35 mm genişliğinde bir DIN ray montajı ile donatılmıştır.

Zamanlayıcının boyutları 82x36x66mm'dir ve ağırlık sadece 150 gramdır.

Cihaz, -10 ° C ila 40 ° C ortam sıcaklığında ve% 98'den fazla olmayan bağıl nemde çalışmaya devam eder.

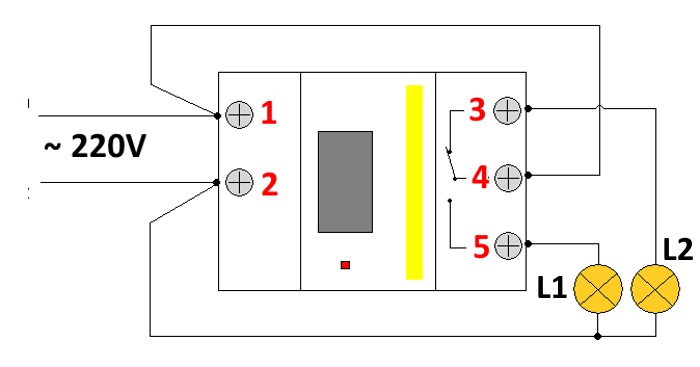

Cihazı doğru şekilde bağlamak için, Şekil 8'de gösterilen devre tarafından yönlendirilmeniz gerekir.

Yük bağlantısı

Şekil 8. Yük bağlantısı

Gördüğünüz gibi bağlantı prensibi oldukça basittir: “1” ve “2” kontaklarına gerilim uygulanır, yük “3” ve / veya “5” kontaklarına bağlanır. Belirtilen bağlantı yöntemiyle L1 lambası sönecek ve L2 açılacaktır. Cihaz çalıştığında durum değişecektir. L2 - kapanır, L1 - yanar.


uygulama
