Dokunma gerilimi nedir?

Dokunma gerilimi, bir kişinin veya hayvanın vücudunda, canlı bir iletkenin bir çift noktasıyla veya örneğin, hasar görmüş yalıtımdaki bir tel ile bir çift elektrikli ekipmanın iletken parçalarıyla eşzamanlı teması sırasında oluşan voltajdır.

Genel olarak, "dokunma gerilimi" kavramı, temas için açık olan iki iletken parçaya veya açık bir iletken parçaya ve bir kişinin veya hayvanın üzerinde bulunduğu yer veya zemin yüzeyinde bir yere değinmektedir. Bir kişi veya hayvan bile şu anda belirtilen yerde değilse, en azından beklenen temas voltajını, yani tahmini değerini değerlendirebilir.

Temas stresi tehlikesi

Elektrikli ekipmanın yalıtımı veya besleme kablolarının, hatlarının yalıtımı en azından kısmen hasar görürse, bu tür ekipmanların gövdelerinde ve bu ekipmanın temas ettiği yapılarda belirli bir voltajın ortaya çıkma olasılığı yüksektir.

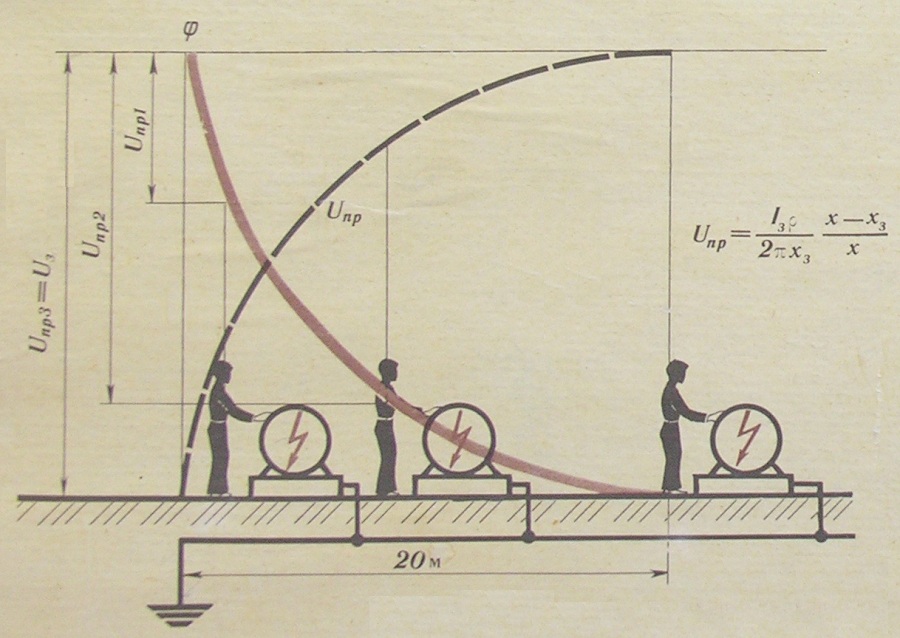

Örneğin, yerde duran bir kişi, aynı zamanda topraklanmış olmasına rağmen, (herhangi bir nedenle) enerjilenmiş olduğu bazı kurulumun çerçevesine dokunur. Bu durumda, insan ayağının bulunduğu yerdeki noktalar ile temasın meydana geldiği yerdeki vücut arasındaki potansiyel fark, dokunma voltajının sayısal değeri olacaktır.

Bu voltaj güvenli ise (alternatif voltajın 2 voltunda), o zaman heyecan için bir neden yoktur, ancak çok daha yüksekse (en az 36 volt alternatif voltajı aşarsa), bu tehlikeli olabilir.

Bir kişi kurulumun zemininden uzaklaştıkça, onun için dokunma voltajının büyüklüğü artar. Tesisattan mevcut yayılma bölgesinin dışında, dokunma gerilimi doğrudan ekipman mahfazasındaki zemine göre gerilime eşit olacaktır. Burada, yayılma bölgesi, dünyanın parçaları, tesisatın parçaları, toprağa gerilim altında kapatıldığında potansiyelin sıfır olduğu varsayılır.

Elektrik çarpmasına karşı korunmanın ana yolu güvenilir yalıtımdır.

İnsanları voltajla temastan korumanın ana yolları, elektrikli ekipmanın canlı parçalarının izolasyonu, özel ekipman olmadan ulaşılamayan tehlikeli parçaların yeri, korumaların ve tehlikeli yakınlıkların alarmlarının yerleştirilmesi, posterlerin ve işaretlerin varlığı tehlike uyarısı ve elbette dielektrik kişisel koruyucu ekipmanlardır. Bu arada, listelenen koruma yöntemlerinden hiçbiri evrensel değildir, bu nedenle aynı anda birkaç tane uygulamak daha iyidir.

Bu nedenle, canlı parçaların güvenilir bir şekilde yalıtılması, elektrik tesisatlarının çalışmasında güvenlik için ana koşuldur. Yalıtımın en önemli özelliği direncidir.

PUE'ye göre, kablo yalıtım direnci1000 voltun altındaki voltajlarda çalışanlar bile her fazın kablosu için 0,5 MΩ'dan düşük olmamalı ve elektrik motorlarının statorlarının sargıları için ayarlanan değer oda sıcaklığında 1 MΩ'ye ulaşmalıdır!

Sonuç olarak, bir kişi örneğin çıplak bir tele dokunduğunda, vücudundan geçen akım, vücudun kendisinin direnci ve mevcut koşullar altında dokunma voltajı ile belirlenir. Ancak bir kişi yalıtılmış bir kabloya dokunduğunda, yalıtım direnci kişinin gövdesi ile seri olarak bağlanır ve voltaj düşüşünün yanı sıra vücuttaki akım çok daha azdır ve bu koşullarda kişi elektrik çarpmasından daha fazla korunur.

Ayrıca bakınız:Elektrik güvenliği vaka çalışmasında dokunma gerilimi
