Lambalar için dimmer çeşitleri ve tasarımları

Bugün herkesin lambalar için bir dimmer tarafından şaşırması olası değildir. Bu tür regülatörler genellikle işletmelerde ve günlük yaşamda bulunurlar, ışığın parlaklığını rahatça ve esnek bir şekilde ayarlamanıza izin verir, böylece tüketicinin aynı odaya farklı yoğunluklarda birkaç ışık kaynağı kurma ihtiyacını ortadan kaldırır.

Işığı düzenlemek çok uygundur - eğer odada, örneğin insanlar sadece çalışmakla kalmaz, aynı zamanda rahatlarlar. Özellikle, ev oturma odası için: parlak ışığa ihtiyacınız varsa - lambalar tam güçle açılır ve aile bir çalışma gününden sonra rahatça dinlenmek isterse - sadece dimmer düğmesini çevirmeniz gerekir - ve ışık daha yumuşak olur, biraz sönük, gözlerinize zarar vermez. Bu dimmerlere dimmer de denir (İngilizce dimmer - dimmer kelimesinden).

Dimmerler görünüşte farklılık gösterir ve kontrol yöntemine bağlı olarak, şunlar vardır: bir döner düğmeyle, bir kontrol anahtarıyla (veya bir sensörle), bir ses sensörüyle (patlama sesi), uzaktan kumanda için bir sensörle ve hatta yazılım yoluyla kontrol edilir ev otomasyon sistemiPC'den önceden tanımlanmış bir senaryoya göre.

İlk, en basit tasarımlı dimmerler, sadece AC devrelerindeki akkor lambaların ışıltısının parlaklığını kontrol etmek için tasarlanmıştır. Bu tür dimmerler, prensip olarak, nominal değer (akkor lamba, havya, elektrikli ısıtıcı, vb.) İçin uygun olan herhangi bir aktif yük için gücü ayarlamak için çok uygundur.

En basit dimerin tasarımı, şebeke voltajının her periyodunda, ağa yükün ortalama süresi değişken bir direnç tarafından ayarlandığında, yani filamanın (veya ısıtma elemanının istenen sıcaklığına) karşılık gelen ortalama yük akımı seçildiğinde triyakın kontrolüne dayanır. Daha fazla ayrıntı için buraya bakın. Akkor lambalar için dimmer: nasıl çalışır, cihaz ve devre

Böyle basit bir dimmer, elbette, bir endüktif yük için ve aslında doğrusal olmayan bir yük için uygun değildir, çünkü burada akımın şekli darbeli yaklaşır ve sinüzoidalden çok farklıdır.

Ve yüksek derecede doğrusal olmayan yüklerle çalışmak için, örneğin, ışıltı parlaklığını kontrol etmek için özel olarak tasarlanmış sofistike, daha doğru ve stabilize bir dimere ihtiyacınız vardır: kompakt floresan lambalar, LED lambalar ve şeritler, neon kompozisyonlar, vb. emir.

Basit döner dimmer

En basit döner dimmer, anahtar yerine saplı bir anahtara benziyor. Böyle bir regülatör kullanarak, akkor lambanın aydınlatma cihazındaki ışık kaynağı olması şartıyla, bir avizenin, lambanın, lambanın parlaklığının parlaklığını kontrol edebilirsiniz. Düğmeyi çevirmek ışığı ilkeye göre ayarlar: saat yönünde - daha açık, saat yönünün tersine - daha koyu.

Bu dimmerler, sokete monte edilen bir anahtarın en ucuz, boyutudur. Akkor lambalar için dimmerlerin kullanımı sadece enerji tasarrufu yollarından biri değildir, aynı zamanda lambaların ömrünü uzatan filamanın düzgün ısınmasına da katkıda bulunur. Basit dezavantajları triyak dimmerleri: aşırı yük hassasiyeti, dar uygulanabilirlik (sadece aktif yükler), radyo paraziti oluşturur.

Basit bir triyak dimerin görünümü, diğer bazı dimmer tiplerinin görünümü ile aynıdır, ancak dimmer ne kadar basitse, o kadar ucuzdur ve düşük fiyat, kural olarak, basit bir dimmer verir ve daha karmaşık dimmerlerin fiyatı daha yüksektir (artı pakette belirtilen parametreler (artı pakette belirtilen parametreler) ), benzerliğe rağmen.

Enerji tasarruflu (CFL) lambalar için dimmerler

Basit bir dimmer ile geleneksel bir kompakt floresan lamba kullanırsanız, hızlı bir şekilde başarısız olur - basit bir dimerin triyakını değiştirmekten kaynaklanan parazit lambanın balast elektroniklerini bozar ve düzenleme sırasında lamba aydınlatması en iyi şekilde değişmez ve en kötü ihtimalle lamba basitçe zayıf titriyor veya hiç başlamayabilir.

Bununla birlikte, elektronik balastında, uygulanan voltajın ortalama değerine bağlı olarak kızdırma yoğunluğunu değiştirmenize izin veren ek bir gürültü bastırma filtresi ve kendi birimi bulunan özel kısılabilir kompakt floresan lambalar vardır. Böyle bir lambanın ambalajında, geleneksel bir dimmer ile kullanılabileceğini gösteren özel bir rozet (veya "kısılabilir" yazıt) vardır.

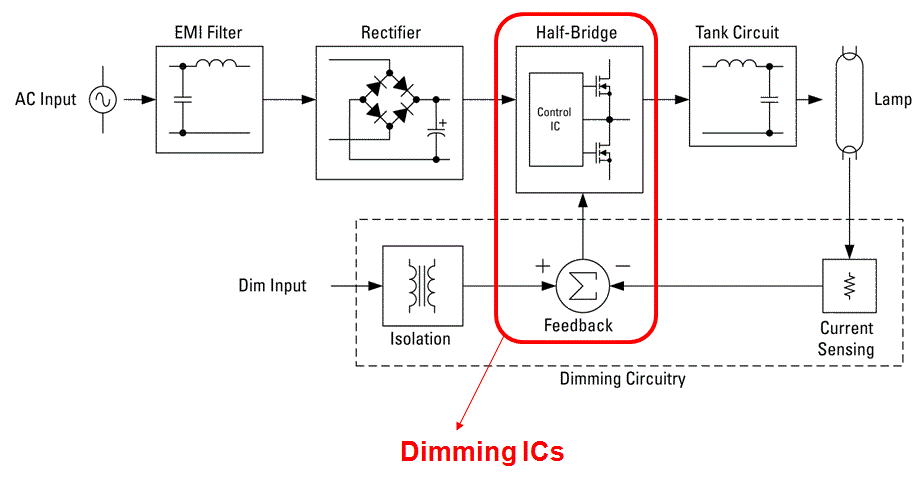

Bazı durumlarda, kısılabilir kompakt floresan lambalar, lamba balast çipi, dimerden doğrudan lambaya verilmesi gereken dimmerden bir voltaj sinyali alabildiğinde özel bir geri bildirim dimeri gerektirir.

LED ampuller ve şeritler için dimmerler

LED lambanın balastı gibi LED şeridinin güç kaynağı stabilize sabit voltaj kaynağı. Bu devrelerde, girişe hangi voltaj uygulanırsa uygulansın - güç kaynağı veya balast başlatılırsa, çıkış sabit bir sabit voltaj değerine sahip olacaktır. Giriş voltajını nasıl düzenlerseniz ayarlayın, karartma çalışmaz.

LED ışık kaynakları için dimmerler ayarlanabilir voltaj dönüştürücülerdir ve stabilize bir güç kaynağından sonra - lamba arasında açılır. Burada kullanıldı Darbe Genişlik Modülasyonu (PWM) prensibiyüksek frekanslı konvertördeki darbe genişliğini ayarlayarak çıkış voltajının genliğini düzenlerken. PWM balastı LED lambanın tabanına zaten entegre edilmişse, hiçbir şey ayarlanamaz.

LED şeritlerin dimerleri genellikle geleneksel triyak dimerlerinden daha pahalıdır, çünkü daha fazla yarı iletken bileşen içerirler ve bazen karmaşık düzeltme devreleri içerirler.

LED dimmerleri piyasada sık sık aşağıdaki gibi ek işlevlerle bulabilirsiniz: uzaktan kumandadan uzaktan kumanda, bir zamanlayıcı veya hatta bir ev otomasyon sistemine programlama ve entegrasyon olasılığı.

Görünüşte dimmerleri açtı, diğerleri gibi, açık ve gizli duvar yürütme, yerleşik veya modüler. Arayüz farklı olabilir: düğmeler, sensörler, döner düğme, uzaktan kumanda.

Neon için dimmerler

Neon için bazı yüksek voltajlı yüksek frekans transformatörleri (neon için elektronik dönüştürücüler olarak adlandırılır) kasanın üzerinde bir sönük vardır, böylece yüksek voltajı ayarlayarak, ışığın parlaklığını, örneğin bir işareti kontrol etmek mümkündür. Bu dimmerlerin çalışmasının temeli darbe genişliği modülasyonudur.
