İnternet kontrollü röleler

Bu kısa derlemede, Rus şirketi KERNELCHIP tarafından internet üzerinden kontrol edilen dört röle tipini ele alıyoruz. 10 yılı aşkın bir süredir bu şirket, bilgisayarlarla arayüz oluşturmak için standart olmayan cihazları profesyonel olarak geliştiriyor ve programlıyor, ayrıca Ethernet ve GSM / GPRS üzerinden otomasyon ve kontrol sistemleri ve uzaktan kumanda ve izleme sistemleri geliştiriyor. Bugün, İnternet her yerde olduğunda, bu tür çözümler her zamankinden daha alakalı. Laurent serisinin kontrollü röleleri hakkında olacak.

Laurent-T

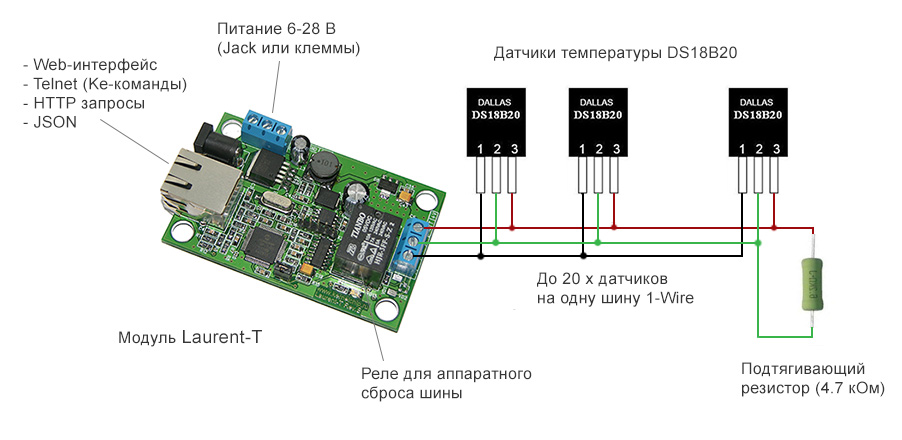

Bu modülün bir özelliği vardır - özel bir amaç: Ethernet (LAN) arayüzü üzerinden dijital sıcaklık sensörlerinin okunması ve toplanması. Modül, Dallas DS18B20 tipindeki 20 sensörle maksimum çalışma kapasitesine sahiptir. Sensörler 1 Telli ortak veri yoluna bağlanır.

Böylece, Laurent-T, 1 ila 20 sensörle çalışabilen bir Ethernet sıcaklık kontrol cihazıdır, uygun bir sensör adı tablosuna (kullanıcının isteğe bağlı olarak ayarlayabileceği) ve 1-Kablolu veri yolunun donanım sıfırlama olasılığına sahip yerleşik bir web arayüzüne sahiptir. yerleşik röle, tabii ki komut arayüzü (API) açıktır.

Genellikle işletmede, merkezi bir okuma koleksiyonunda dijital sıcaklık sensörlerinden grup verilerinin toplanmasına ihtiyaç vardır. Bu, Ethernet ağı üzerinden uzaktan kolayca yapılabilir. Sonuçta, her zaman 1 Telli bir veri yolu ile bağlanan düzinelerce dijital sıcaklık sensörünün her birinden adım adım bilgi yürümek ve toplamak için zaman yoktur. Bunlar Laurent-T modülünün çözmeye yardımcı olduğu görevlerdir.

Sensörlerden toplanan değerler, entegre web arayüzü, XML / JSON veya komut satırı (TCP bağlantı noktası) üzerinden Ethernet ağı üzerinden operatöre iletilir. Her sensöre, sensörün kimlik numarasına göre kolayca bir ad atanabilir. Sensörlerden gelen okumalar, düzleştirme ve filtreleme yoluyla kısa süreli parazitlerden (uzun bir çizginin karakteristiği) korunur. Veriyolunda bir arıza olması durumunda, röle kullanılarak otomatik sıfırlama gerçekleşir. Böylece, çok sayıda sıcaklık sensörü uzaktan izlenebilir ve kontrol edilebilir.

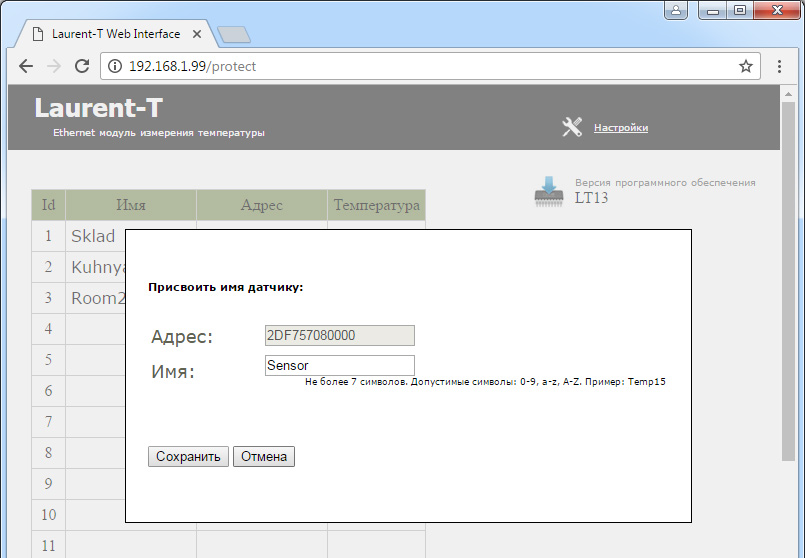

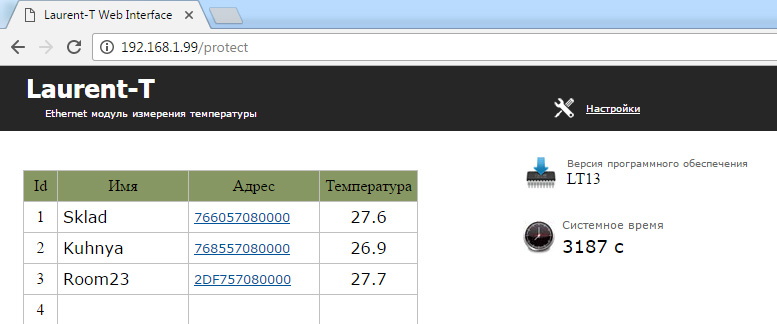

Yerleşik web sayfası herhangi bir tarayıcıda açılır, sadece 192.168.1.99 varsayılan olarak modülün IP adresini girmeniz gerekir ve kullanıcı tüm sıcaklık sensörlerinden gelen değerleri gerçek zamanlı olarak izlemek için uygun bir görsel arayüz görecektir. Sensör adları tablosu, modülün kalıcı belleğinde saklanacaktır.

Laurent-112

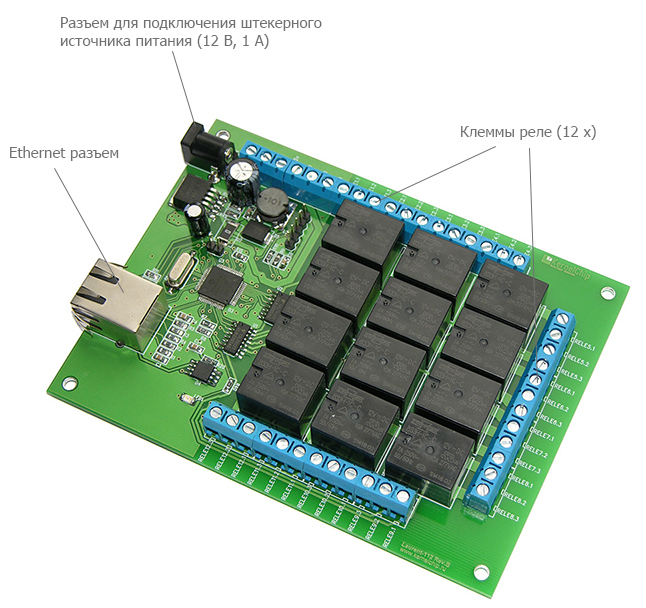

Laurent-112 modülü, bir web arayüzü üzerinden veya bir açık komut arayüzü kullanarak Ethernet üzerinden çeşitli cihazları kontrol etmek için 12 röleye dayanmaktadır. Kartta, 7 ampere kadar akımla 0 ila 220 volt arasında voltaj değiştirmek için tasarlanmış 12 röle vardır. Her röle ayrı ayrı kontrol edilebilir. CAT sistemi, olaylara kontrollü bir tepki vermenize izin verir: zamanlayıcı ile veya örneğin, PING komutu ile uzak ağ cihazından bir yanıt yokken. Komut arabirimi (API) burada açıktır.

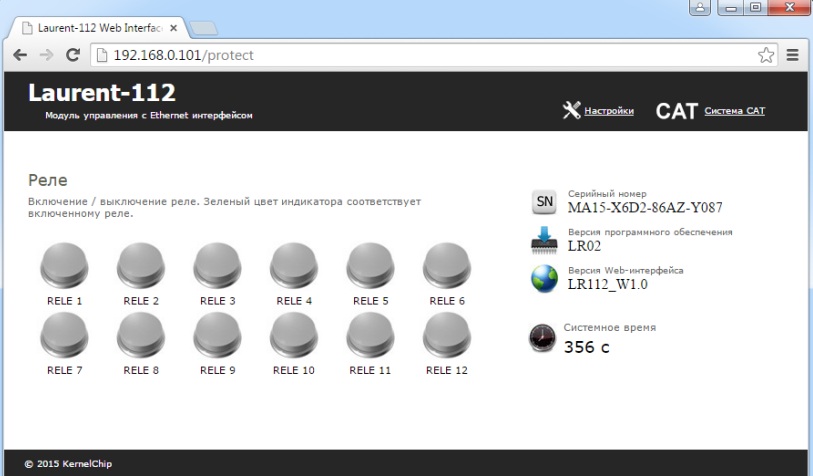

Modülü yönetmek için yerleşik web sayfası herhangi bir tarayıcıda açılır, sadece 192.168.0.101 varsayılan olarak modülün IP adresini girin. Arayüz uygun şekilde görselleştirilir, röle durumu görünür (düğme açık - yeşil veya düğme kapalı - gri). Entegre web arayüzü isteğe bağlı olarak parola korumalı olabilir ve değiştirilebilir. Ürün teslimat kiti sadece modülün kendisini içerir, güç kaynağı ayrı olarak satın alınır.

Laurent-2

Bu, gelişmiş işlevselliğe sahip bir modüldür; röleleri kontrol etmek ve ağ üzerindeki çeşitli cihazların parametrelerini izlemek ve ayarlamak için zengin donanım çevre birimlerine sahiptir. Otonom olay işlemeye izin verilir (darbe sayaçları, zamanlayıcı, PING, ADC, sıcaklık sensörü). Modüller, sunucu katılımı olmadan bile (M2M işlevi) özel komutlar kullanarak (talimatlara bakın) birbirleriyle etkileşime girebilir.

Kart 7A'ya kadar maksimum akım için 4 röle ile donatılmıştır.4 darbe sayacı, 6 dijital giriş, 12 dijital çıkış, bir PWM çıkışı, RS-232, 10 bitlik bir ADC çifti, bir dijital sıcaklık sensörü KTS-18B20 için bir giriş, bir CAT sistemi - olaylara kontrollü bir tepki, bir açık komut arayüzü (API) . Bu nedenle, bu modül, konektörlerin ve komutların uyumluluğunu tam olarak koruyan gelişmiş ve gelişmiş bir önceki modeldir.

Laurent-2 modülü, Ethernet üzerinden analog ve dijital cihazları, aktüatörleri ve sensörleri kontrol etmek için uygundur. Modülü kontrol etmenin çeşitli yolları vardır: web arayüzü üzerinden, doğrudan http-isteklerini kullanma, TCP bağlantı noktası üzerinden metin komutlarını kullanma, COM bağlantı noktasından gelen verileri kullanma, CAT sistemi üzerinden bağımsız olarak ve son olarak M2M aracılığıyla.

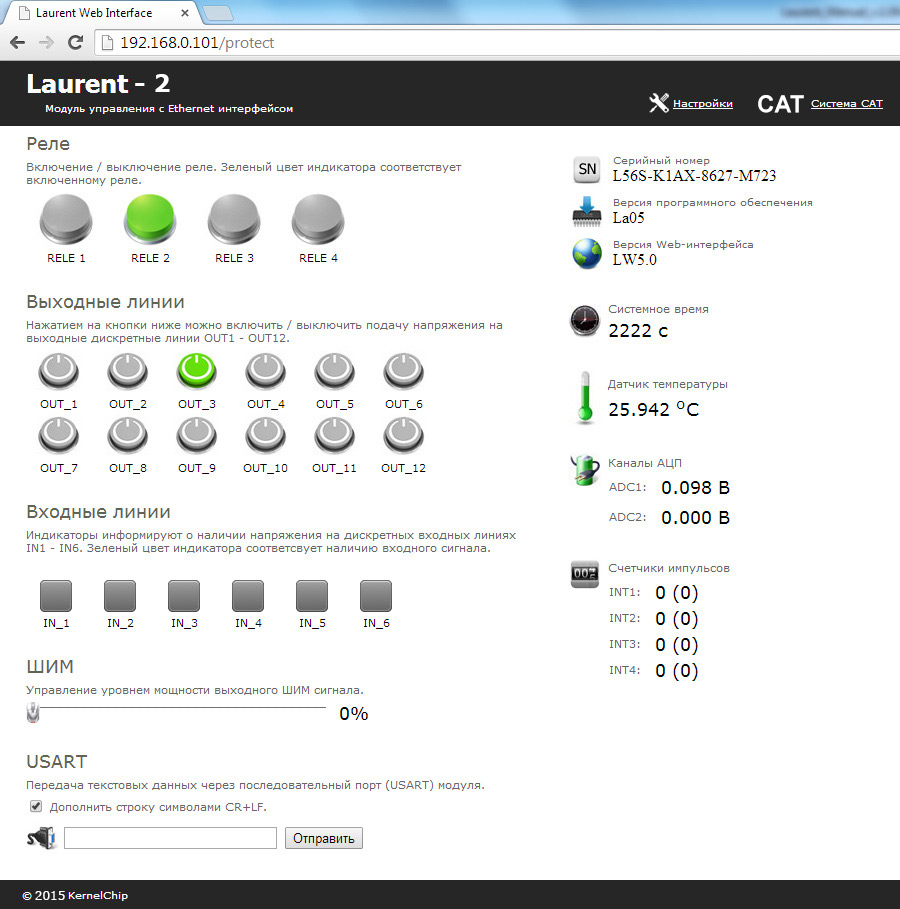

Modülde yerleşik kontrol web sayfası herhangi bir tarayıcıda çalışır; varsayılan adresi 192.168.0.101'dir. Çeşitli modül kaynaklarını yönetmek ve parametrelerini çevrimiçi izlemek için kullanışlı bir görselleştirilmiş arayüz.

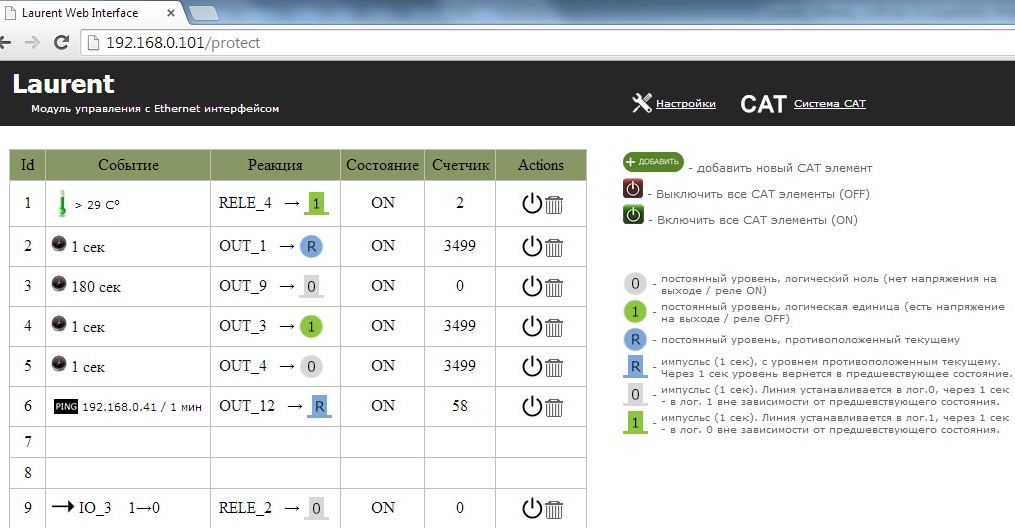

CAT sistemini kullanarak, modülün girişlerindeki çeşitli olaylara yanıtları yapılandırılır: sıcaklık eşiği aşıldığında, darbe sayacı tarafından, zamanlayıcı tarafından veya uzak cihazdan PING komutuna yanıt olmadığında. CAT sistemi modülü programlamanıza ve ağa her zaman bağlı kalmadan bağımsız olarak bile kullanmanıza olanak tanır.

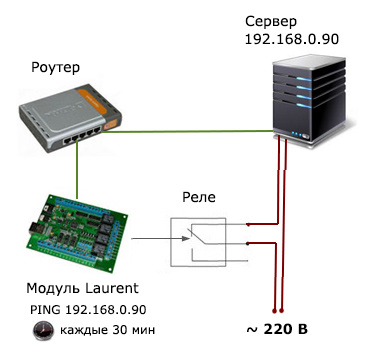

Laurent-2 modülünü ve CAT sistemini kullanarak, sunucunun durumunu ağ üzerinden otomatik olarak izlemek için hızlı bir sistem oluşturabilir ve bir "donma" algılanırsa hemen yeniden başlatabilirsiniz. Sunucu ve Laurent-2 aynı alt ağda olacak. Laurent-2, periyodik olarak IP'si ile sunucuya bir PING komutu gönderir ve cevap yoksa, röle yoluyla otomatik bir güç sıfırlaması oynatılır.

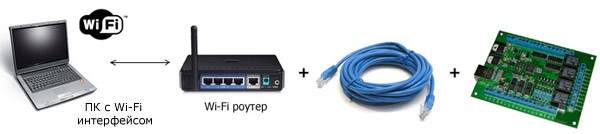

Laurent-2 modülleri, bir Wi-Fi yönlendirici aracılığıyla kablosuz bir Wi-Fi ağına kolayca bağlanabilir. Laurent-2 modülü ve Wi-Fi yönlendiricinin bu kombinasyonu, modülü Wi-Fi arabirimine sahip hemen hemen tüm cihazlardan önemli bir mesafede kontrol etmenizi / yönetmenizi sağlar.

Laurent-2G

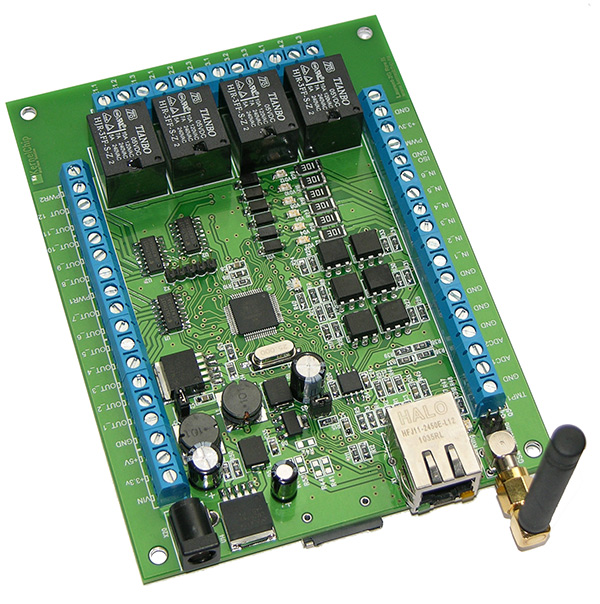

Laurent-2G modülü - Laurent-2 modülünün değiştirilmiş bir versiyonu, sadece bir anten bağlayabilen bir GSM modem ekledi. Laurent-2G, önceki model gibi, dijital ve analog cihazları, sensörleri ve aktüatörleri Ethernet (LAN) arayüzü üzerinden kontrol etmek için tasarlanmıştır, sadece burada SMS arayüzü veya DTMF ton komutlarını kullanarak GSM arayüzü üzerinden kontrol edebilirsiniz.
