Programlanabilir LED Sinyal Kontrolörleri

Bugün, sadece parlak bir işaret veya boyalı bir resme sahip parlak bir ışık kutusu olan herkesi şaşırtabilirsiniz. Tüketici gözlüklere ihtiyaç duyuyor ve statik bir reklam resmi hızla geçmişe dönüşüyor, dinamik ekranlara ve ışıklı, yanardöner harflere sahip işaretlere yol açıyor - dinamikler statikin yerini alıyor.

Ve bu hiç de şaşırtıcı değil, çünkü pazar ortaya çıktı programlanabilir led kontrolörleriModern LED'lerle birlikte gerçek görselleştirme mucizeleri yaratabilecek benzersiz dinamik aydınlatma efektleri oluşturmayı kolaylaştıracak.

Tasarımcının isteği üzerine bir işaret için küçük bir denetleyici kutusu, LED çizgisini canlandıracak, LED duralightveya büyük bir LED kümesi - tek bir LED bloğu veya tüm LED hatlarının bir bloğu. Bu tür çözümler RGB LED kümeleri ve ilgili programlanabilir çok kanallı kontrolörler - tasarımcıların tabela için en sofistike fikirleri uygulamalarına izin verin.

Birkaç denetleyiciyi eşleştirmek, mevcut binlerce ton ve parlaklıktaki düzinelerce tondan bahsetmemek yerine, işareti daha da canlı hale getirecektir. Aynı zamanda, efekt oluşturmak için kullanıcının sadece programı bilgisayarda açması, işaret için hafif bir komut dosyası yazması, denetleyiciyi USB bağlantı noktasına bağlaması, bitmiş programı ona yazması yeterlidir ve hepsi bu - denetleyici işarete bağlanabilir. Bu arada, bazı kontrolörler ışık sensörleri ve uzaktan kumandalarla donatılabilir.

Programlanabilir kontrolörler, prensip olarak, her ikisi de kontrolörün modeline, karmaşıklığına ve tasarımcının amacına bağlı olmasına rağmen, tipik olarak 24 volta kadar gerilimler için hem geleneksel monokromatik kümeleri hem de RGB kümelerini kontrol edebilir.

Denetleyici, kullanıcı tanımlı bir parlaklıkta 262.000'e kadar renk tonu sağlayabilir ve denetleyicinin her kanalı ayrı ayrı çalışır. Temel olarak, kanal sayısı sınırlı değildir, gerekli sayıda kontrolörü sabitlemek ve senkronize etmek yeterlidir.

Programda bir komut dosyası oluşturarak, kullanıcı hemen görsel olarak test edebilir - işaretin çalışmasının nasıl görüneceğini tahmin edebilir ve anında kendi takdirine göre düzeltmeler yapabilir. Kısacası, sistem oldukça esnektir. Ve eğer geliştirici karmaşık analog devreleri kapatmak zorunda kalsaydı, şimdi bir programı samimi ve çok açık bir ortamda yazmak yeterlidir.

Ardından, örneğin, LED işaretleriyle çalışmak üzere tasarlanmış bazı denetleyicileri düşünün.

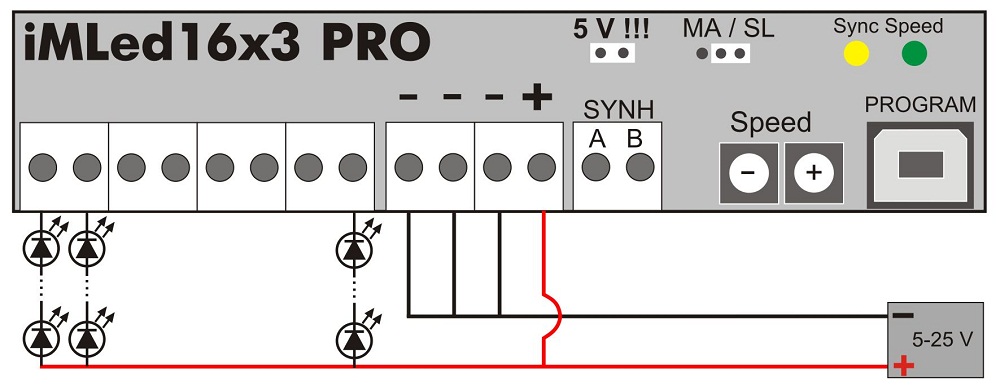

Impuls Light'tan iMLed16x3_Pro (16ch, 2A / ch)

Denetleyicinin boyutu sadece 200 gram ağırlığında, 20 x 10 cm ve 3,5 cm yüksekliğindedir. Kontrolör, 5 ila 25 voltluk bir voltajla 16 kanala kadar kontrol edebilir ve 12 amperlik 16 volt güç kaynağı ile 2 amperlik 16 kanal için maksimum 32 amper akım elde edilir.

Program, kullanıcının 5 milisaniyeden 4 dakikaya kadar bir zaman adımı boyutuna sahip bir kontrolör için 1336 adımda program yazabildiği paketlenmiş DynamicLight tescilli uygulaması kullanılarak bir USB kablosu ile indirilir.

Komut dosyasının hızı tamamen kullanıcının isteği üzerine düzenlenir. Böylece, kullanıcı birkaç dakika içinde herhangi bir karmaşıklığa sahip dinamik bir komut dosyası oluşturma fırsatı elde eder.

Kullanıcının RGB için 16 kanalı veya 5 bağımsız grubu vardır. 5 ila 24 volt arasındaki voltajlar için tek renkli modülleri ve bantları, piksel LED'leri ve RGB kümelerini bağlayabilirsiniz.

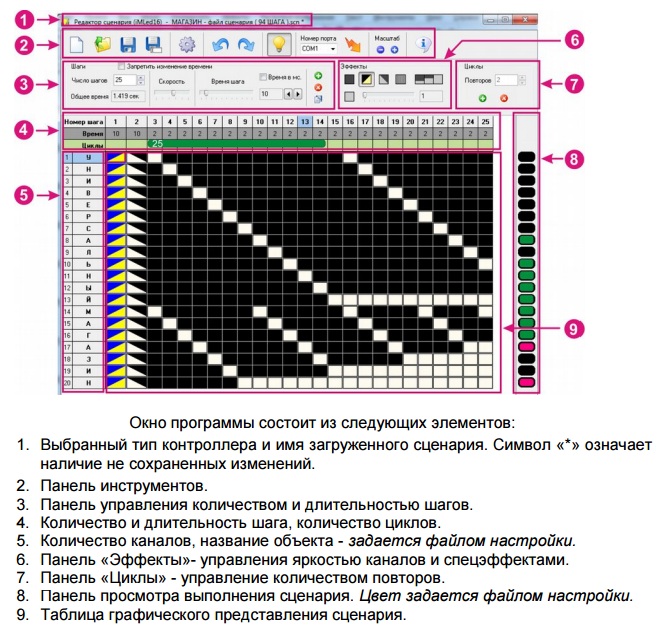

Komut dosyasını denetleyiciye yanıp sönmeye yarayan "DinamicLight" programı, kullanıcının bir renk tonu, her bir bileşenin veya grubun açma ve kapatma modunu atayarak, efektleri açarak (taşma, geçiş, flaş etkisi vb.) Doldurması gereken bir matris olarak sunulur ve ayrıca geçişler. Renk tonu paletten manuel olarak ayarlanır ve parlaklık ve zaman yalnızca sayılarla girilir.

Programı kullanmanın rahatlığı, her LED grubunun, komut dosyası oluşturma sürecinde karıştırılmaması için adıyla çağrılabilmesidir.

Tabela için daha fazla kanal oluşturmak veya elemanlara daha fazla akım sağlamak için, birkaç iMLed16x3_Pro kontrol cihazını master-slave prensibi ile birbirleriyle senkronize etmek ve daha sonra kontrol cihazlarını iki telli bir kablo ile birbirine bağlamak yeterlidir.

Runline dominator 810

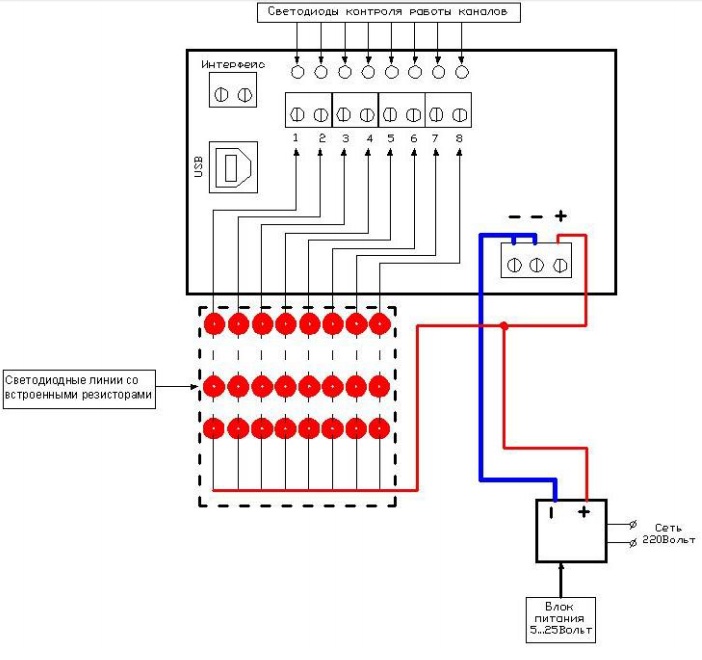

Kontrolör, 11.5 x 6.5 cm ve 4 cm yüksekliğinde, 330 gram hafifliğindedir. Kontrolör, maksimum 40 amper toplam akım ve 10 amper kanal başına maksimum akım ile 4 ila 25 volt arasında bir voltajla 8 kanala kadar kontrol edebilir.

Program, kullanıcı tarafından tekrarlanan bir kontrolör için 65.000 adımda ve 1,6 milisaniyeden 4 saniyeye kadar bir çerçeve süresi ile program yazabilen, birlikte verilen Led denetleyiciye özel yazılım kullanılarak USB üzerinden indirilir. Uygulamayı dakikalar içinde kullanarak herhangi bir karmaşıklığa sahip dinamik bir komut dosyası oluşturabilirsiniz.

Programlama için 8 kanal mevcuttur. Tek renkli modülleri, bantları, piksel LED'leri ve 4 ila 25 voltluk voltaj için bir kart bağlayabilirsiniz.

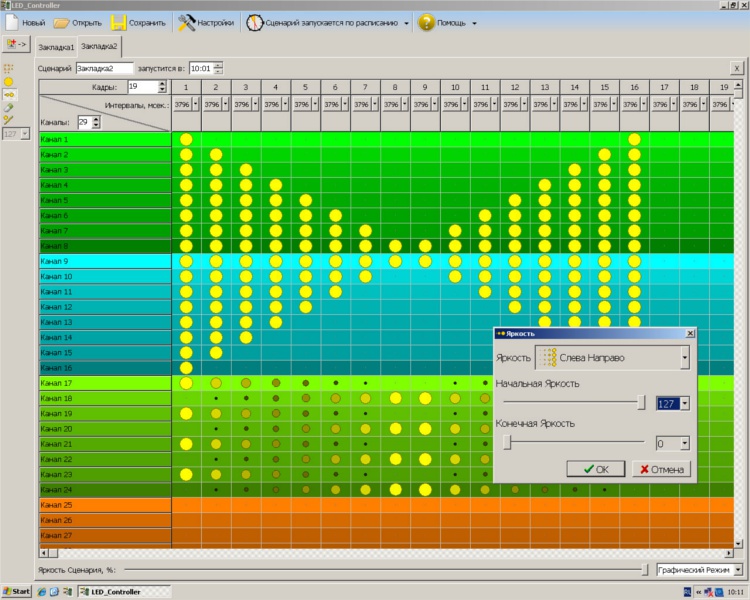

Komut dosyasını yanıp sönen "Led kontrolör" programının penceresi, cetvelli bir hücre matrisi şeklinde sunulur: kanalın adı dikey olarak ve çalışma süresi - yatay olarak, kullanıcının doldurduğu, her bir bileşenin veya grubun açık ve kapalı modunu ayarlama, efekt ekleme, çalışma zaman aralıklarını ayarlama uygun bir kaydırıcı kullanarak.

Programı kullanmanın rahatlığı sadece işaretin görsel sunumunda değil, aynı zamanda komut dosyasının oluşturulması sırasında gezinmeyi kolaylaştırmak için her bir kanalı adlandırma olasılığında yatmaktadır.

Tabela için daha fazla kanal oluşturmak için, birkaç Dominator 810 kontrol cihazını birbiriyle senkronize etmek yeterlidir ve aynı anda birkaç kontrolör için bir program yazabilirsiniz, sadece pencerede daha fazla kanal olacak ve her kontrolör için hücreler renklendirilecek.
