Çalar saat açık ... aydınlatma! Elektronik zamanlayıcı kullanımına bir örnek
Aydınlatma programa göre kesinlikle nasıl açılır? Örneğin, 7.40'da işe gidip 17.20'de dönüp ışığın ön kapının üstünde olmasını istiyorsunuz.
Düşünün, eve gelin ve zaten yanan bir lamba ile karşılandınız ve karanlıkta bir anahtar aramanıza gerek yok, ışık otomatik olarak açılır ve belirli bir süre katılımınız olmadan bağımsız olarak kapanır.
Ya da başka bir örnek, dinlenmeye gittiniz, ama bir daire sinyaliniz yok, o zaman bir “varlık etkisi” yaratabilirsiniz. Yokluğunda, apartmandaki ışık, sanki hiç kimse bir yere gitmemiş gibi açılır ve kapanır.
Gün boyunca ısıtmak için su ısıtıcılarını (elektrikli titans) ve elektrikli kazanları kapatan ve sadece gece açık olan insanları - gece sayacı tarifesi sayılmaya başladığında biliyorum. Otomatik açma / kapama nasıl yapılır?
Tüm bunlar, özel mağazalarda satılan basit bir elektronik zamanlayıcı kullanılarak elde edilebilir.
Mağazada satın aldığım şey olan IEK zamanlayıcıyı nasıl kullanacağınızı anlatacağım. Zamanlayıcı, belirli bir süre sonra elektrikli ekipmanı otomatik olarak açmak / kapatmak için tasarlanmıştır.
Örneğin sunulan zamanlayıcıda 11 zaman döngüsü girebilirsiniz. Yani, gün içindeki zamanlayıcı ışığı 11 kez açabilir / kapatabilir. Açma arasındaki minimum süre 1 dakikadır.
Zamanlayıcı, kapalı bir bataryaya sahiptir - şebeke voltajı kaybolursa parametreleri kaydeden ve en az 150 saat boyunca yedek güç sağlayan otonom şarj edilebilir bir güç kaynağı.
Çok basit bir şekilde bağlanır. Üst terminallere 220 voltluk bir besleme gerilimi verilir, lambanın güç kablolarından biri veya 16 amperden fazla olmayan bir akım tüketen herhangi bir elektrikli cihaz alt terminallere bağlanır.
Neden 16 amper? Zamanlayıcının iç kontaklarının değişebileceği kadar yüksek bir akımdır.

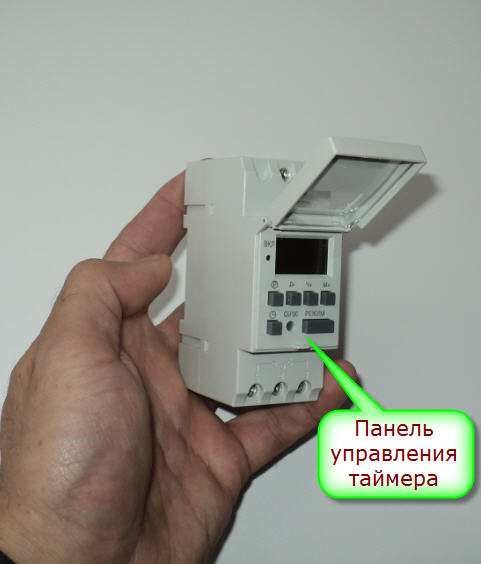

Basitçe söylemek gerekirse, elektronik zamanlayıcı manuel olarak ayarlanan bir programa göre kontağını kapatır veya açar. Ön paneldeki düğmeleri kullanarak kendimiz programlıyoruz. Zamanlayıcı pasaportunda nasıl programlanır, karmaşık bir şey yoktur. İhtiyacımız olan çalışma modunu seçiyoruz ve açma-kapama zamanını ayarlıyoruz.
Otomatik yük kontrolü için, yani katılımımız olmadan, bir zamanlayıcı kontağı yeterlidir, ikincisi gerekli değildir. Bunu açıklığa kavuştum çünkü bir soru soruldu:
“Neden iki tel ampule geliyor ve zamanlayıcıdan lambaya sadece bir tel gidiyor?”
Kim bilmiyor - cevap veriyorum. İkinci tel doğrudan lambaya "gider". Bu, lambanın bağlandığı anahtarla aynıdır - nötr tel doğrudan lambaya bağlanır ve anahtar faz teli kopmasına bağlanır.
Aynı şey ortaya çıkıyor, sadece anahtar yerine bir elektronik zamanlayıcı kuruluyor.
Elektronik zamanlayıcının ev kullanımı için çok yararlı olduğuna ve birçok kullanım bulabileceğine inanıyorum!

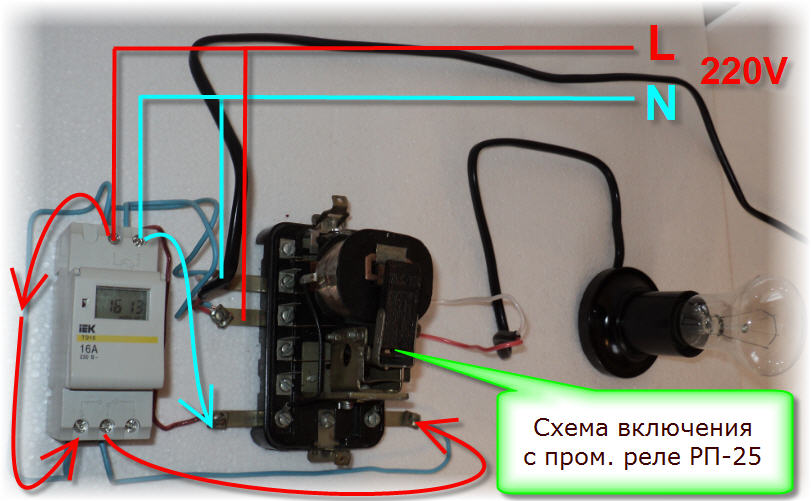

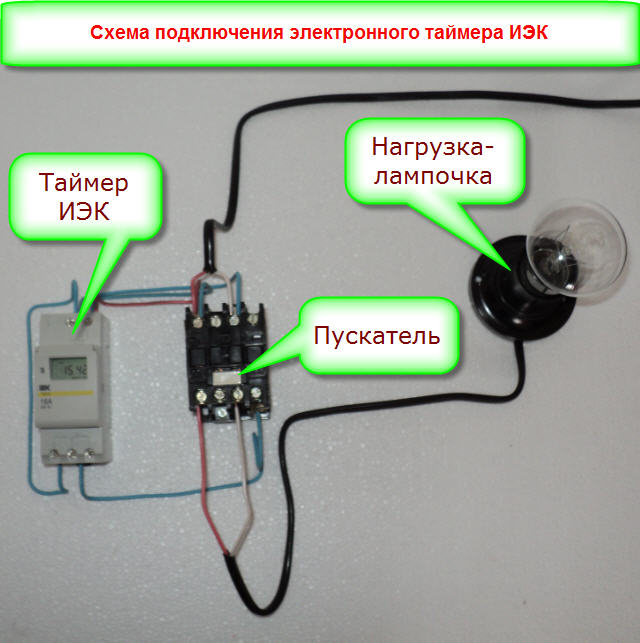

Videodaki elektronik zamanlayıcının çalışma prensibi ve bağlantı şeması:
