Güvenilir çalışma için kabloların ve tellerin hangi teknik özelliklerinin dikkate alınması gerektiği
Enerji mühendisliği için kablo ve tel ürünleri de dahil olmak üzere herhangi bir endüstriyel ürünü, kesinlikle teknik özellikler olarak adlandırılan belirli kriterlere göre sınıflandırmak ve tanımlamak gelenekseldir. Uzun ve kesintisiz çalışmasını sağlamak için mevcut çok çeşitli ürünlerden belirli bir modeli en uygun şekilde seçmenize izin verir.
Kablolar ve teller elektrik enerjisini mümkün olan en az kayıpla mesafelerde iletmek için yaratılmıştır. Gücü bir kaynaktan tüketiciye en verimli şekilde aktarmak için aşağıdakilerle yaratılır:
1. iletken hatların maksimum iletkenliği:
2. kaçak akımlarla enerjiyi boşaltmak için rastgele, yetkisiz yolların oluşması hariç.
Bu koşulların sadece eşzamanlı olarak yerine getirilmesi, elektrik enerjisinin güvenilir ve sürekli olarak iletilmesini ve alınmasını mümkün kılar.
İletken tellerin iletkenliği ne kadar sağlanır?
Akımların metallerden geçişi sırasında meydana gelen güç kayıpları, elektrik dirençlerinin büyüklüğü ile doğrudan ilişkilidir. Artışla birlikte artarlar.
Elektrik akımının teller ve kablolardan geçişini iyileştirmek için, aşağıdakilerden dolayı çekirdeklerinin direnç değerini azaltırlar:
-
metallerin ve alaşımların özdirenç değerine göre iletken iletkenlerin malzemesinin seçimi;
-
izin verilen akım yüküne göre iç kısmın bir enine kesitinin üretilmesi;
-
çalışma ortamının sıcaklığını dikkate alarak;
-
teknolojik süreçlerin zaman akışının etkisi;
-
elektrik devresinin toplam uzunluğu üzerindeki kısıtlamalar.
Çalışma sırasında, iletken iletkenlerin iletkenlik durumu ve elektriksel direnci, manuel veya otomatik modda çeşitli ölçüm ve koruyucu cihazlar tarafından sürekli olarak izlenir.
Çekirdek malzemenin spesifik direnci için iletken seçimi
Bu parametrenin, 1 metre uzunluğunda ve 1 metrekarelik bir kesit alanına sahip Ohm cinsinden metalin elektrik direncinin büyüklüğünü karakterize ettiğini hatırlayın. "Ohm ∙ mm2 / m" ölçü birimi ile ifade edilir ve bakır, alüminyum, çelik ve pirinç için 0.017; 0.026; 0.103; 0.025 Ohm ∙ mm2 / m'dir.
Bu göstergeye göre, devrenin iç direncinin üstesinden gelmek için akım kaybını en aza indirmenin gerekli olduğu yerlerde bakır iletkenler kullanılır. Kural olarak, çoğunlukla çok telli çekirdekli kablolarda veya güç kablolarında kullanılır.
Alüminyum ve alaşımlarının performansı iletkenlikte biraz daha kötüdür, ancak üretimi daha ucuzdur ve daha az ağırlığa sahiptir. Bu nedenle, alüminyum iletkenler, özel bir destek konstrüksiyonu ve bir izolatör sistemi ile ek olarak büyük bir yüksekliğe yükseltilen uzun otoyollarda kullanılır.
Güçlü rüzgarlar, kar birikintileri ve doğal olayların diğer anormal eylemleri tarafından oluşturulan artan yükler altında tel kopmalarını önlemek için genişletilmiş yolların sertliğini ve mukavemetini arttırmak için çelik alaşımlarından veya pirinçten yapılmış bir tel eklenir.
Kesit alanına göre iletken iletkenlerin seçimi
Güç kaynağı sistemlerinin tasarımında elektriksel hesaplamalar yapmak için, tüm ekipman tablolarda özetlenen standartlaştırılmış standart göstergelerle oluşturulur.
Tel ve kablo damarları kalibre edilmiş bir kesit alanı ile yapılır. Örneğin, iletişim ve telefon hatları için, bir kablonun dairesel kesitinin çapı 1.2 olabilir; 0.9; 0.7; 0.64; 0.5; 0.4; 0,32 mm ve çok telli bir çekirdek için - 0,52 ila 0,1 mm.
Endüstriyel amaçlar için, 1,5 damarlı teller ve kablolar üretin; 2.5; 4; 6 mm kare ve diğer standart kesit alanları.
Kablo iletkenlerinden geçen kapasiteler tarafından oluşturulan izin verilen yük, metal sınıfına, kesit alanına ve çalışma koşullarına bağlıdır, bu da telin ısıtılması ve ısının çevreye çıkarılması arasında bir denge sağlar.
Kablodan akan yük türüne göre bunlar sınıflandırılır:
-
artan gücün elektrik enerjisini ileten güç;
-
kontrol, ölçüm, koruma, otomasyon zincirlerinde çalışmak;
-
otomatik cihazları değiştirmek için kullanılan kontroller;
-
iletişim ve telekomünikasyon;
-
başka bir amaç.
Kaçak akımları önlemenin yolları
Elektrik yüklerinin hareketi daima kapalı bir devrede jeneratör ucunun potansiyelinden iki yalıtımlı çekirdeğin alıcı ucuna kadar gerçekleşir. Açarsanız, akım durur.
İletkenler arasında dielektrik tabaka kırıldığında, akımın bir kısmı, oluşturulan geçiş direncine bağlı olarak, hasar yerinden akmaya başlar ve kısa devre oluşturabilir. Sonuç olarak, yararlı olabilecek gereksiz bir enerji kaybı vardır.
Bu gibi durumları hariç tutmak için, havai hattaki çıplak metal teller, güvenilir bir dielektrik özelliklerine sahip bir hava boşluğu ile birbirinden ayrılır.
İletken iletkenler kablolara birbirine mümkün olduğunca yakın yerleştirilir ve kaçak akımların ve kısa devrelerin önlenmesi, metal tellerin yüzeyini kaplayan bir organik veya plastik yalıtım tabakası üzerine yerleştirilir.
Dielektrik özellikleri, kablonun yükü altındaki çekirdekler arasında oluşturulan sadece belirli bir voltaj seviyesine güvenilir bir şekilde dayanacak şekilde tasarlanmıştır. İzin verilen değeri aşılırsa, yalıtım tabakasının elektriksel olarak bozulması ve oluşan kusurun yeri boyunca kaçak akım mümkündür.
Kabloların ve tellerin yapımının bu özelliği, yalıtımın tasarlandığı voltaj sınırlarına uygun olarak uygulama ihtiyacını belirler. Başka bir deyişle, bakır iletkenlere sahip bir telefon kablosu, örneğin 1 mm kare, büyük bir yük akımı marjı oluşsa bile 380 veya 220 voltluk düşük akım kontrol devreleri için kullanılamaz. Aksi takdirde, onun için artan voltaj, yalıtım katmanından geçecektir.
Ayrıca bakınız:
Kablo İzolasyon Direnci Değerlendirmesi
Kurulum ve çalıştırma sırasında kablolar farklı yönlerde hareket eden mekanik ve termal yüklere maruz kalır. Yıkıcı etkilerine karşı korunmak için koruma oluşturulur - çeşitli tasarımların dış kabuğu veya ek zırhı.
Koruyucu kabuklar kapalı bir tasarımda oluşturulur. Ek olarak, kabloların en sık yerleştirildiği toprakta bulunan yeraltı suyu, asitler ve alkalilerin tahrip edici etkisini önlerler.
Kablo kılıfının sıkılığının ihlali, içinde nem oluşumuna yol açar, bu da dielektrik tabakanın direncini azaltır ve yalıtımın bozulmasına neden olabilir.
Yalıtım ve kablo kılıfının önemli bir özelliği yangına dayanma kabiliyetidir. Normal çalışma koşullarında, dielektrik tabaka sadece yük tarafından oluşturulan çalışma sıcaklığına maruz bırakılır. Uygulaması için kritik değildir.
Bununla birlikte, acil durumlarda, kağıt ve yağ gibi bazı malzemeler yangına maruz kalır ve bundan sonra kendileri ateş kaynaklarıdır.
Bununla birlikte, diğerleri, yanmayı sürdürmeyebilir, ancak erimiş, yüksek sıcaklığa maruz kalmadan çökebilir. Bu tür izolasyona sahip kablolara “alev geciktirici” denir ve işaretlerde “ng” olarak etiketlenir.
Aşağıdaki durumlarda yanma sürecini desteklemeyen iki gruba ayrılırlar:
1. tek conta:
2. grup konaklaması.
Tasarım organizasyonlarının mühendisleri, endüstriyel amaçlar için kablo ürünlerinin seçiminde yer almaktadır. Bu konunun yerel amaçlarla bağımsız olarak nasıl uygulanacağını düşünün.
Ev kabloları için kablo ve tel nasıl seçilir
Konut binalarının telleri ve kabloları için alüminyum ve alaşımlarının kullanılmasına izin veren eski kuralların artık geçerli olmadığını unutmayın. Bunun nedeni: düşük mekanik stres ve deformasyon ve bükme sırasında bükülme eğilimi.
Bu nedenle, Sovyet döneminde monte edilmiş eski alüminyum teller kaynaklarını yavaş yavaş arındırmaktadır. Modern kablolamada sadece bakır kullanılabilir.
Tel iletkenlerinin izin verilen sıcaklıkta kaçak yüklere karşılık gelmesinin karmaşık elektrik hesaplamalarına sürekli olarak girmemek için aşağıdaki tablo oluşturulmuştur.

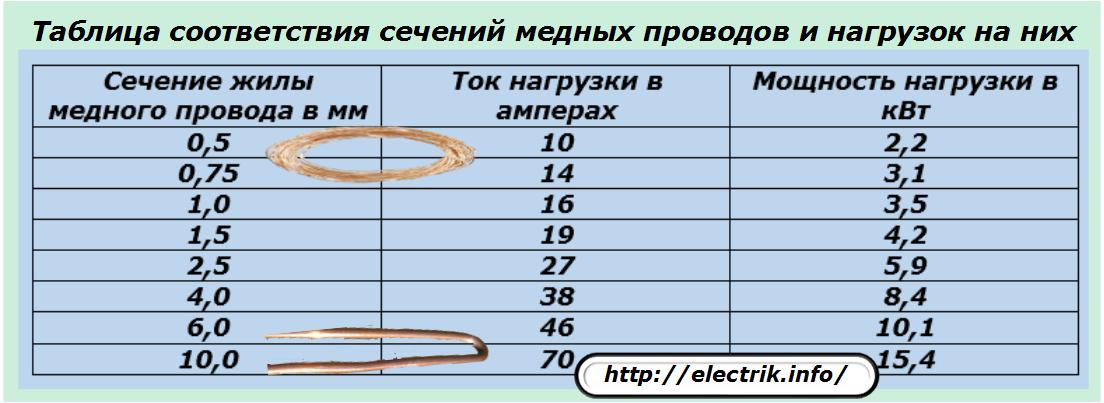

İzin verilen yük akımları için bakır teller alanının ve ev kabloları için tüketici kapasitelerinin oranı.
Kablo ürün yelpazesi çok geniştir. Evsel amaçlar için popüler:
-
marka telleri: PUNGP, PVA; MF;
-
marka kabloları: NYM; VVGng; VVGngls.
Ayrıca bu konuya bakın: Kablo çeşitleri ve farklılıkları
