Akustik Sensör

Açıklanan yapıyı kullanarak, başka bir odada veya bina işlerinde bulunan bir mekanizmanın olup olmadığını belirlemek mümkündür. İş hakkında bilgi, mekanizmanın kendisinin titreşimidir. Tasarım oldukça basit ve minimum ayrıntı içerir.

Otomasyon sistemlerinde, bir cihazın veya mekanizmanın durumunu sadece “açık - kapalı” veya “çalışma - çalışmıyor” seviyesinde belirlemek genellikle gereklidir. Oldukça gerçek ve canlı bir örnek, bir mini kazan pompasıdır.

Bir kontrol cihazı (kontrolör) ile kazanın kendisi bir odaya ve başka bir odada ısıtma sisteminde basınç oluşturan bir pompaya yerleştirilebilir. Ve sadece farklı odalarda bile değil, genel olarak komşu binalarda.

Kontrolöre pompanın açık ve çalışır durumda olduğu nasıl bildirilir? Tabii ki, daha basit sistemlerde, bir kontrolör değil, operatörün dikkatini çekmek için basit ve ucuz bir sinyal cihazı kullanılabilir.

Onu bulmanın birkaç yolu var. Örneğin, pompayı açan marş motorunun ek bir kontağını kullanarak: kontak kapalıdır, bu nedenle pompa çalışıyor. Her ne kadar, bir nedenle, işe yaramayabilir. Ayrıca, marş motorunun her zaman boşta bir kontağı yoktur. Bu, böyle bir planın başka bir dezavantajıdır.

Bu yönteme ek olarak, bir akım sensörü kullanarak pompa hakkında bir sinyal alabilirsiniz. Böyle bir sinyal, cihazın bir bütün olarak çalışmasını yukarıda bahsedilen temastan daha objektif olarak yansıtacaktır. Bu yöntemin dezavantajı, sürücü devresindeki girişimdir.

Devreye müdahale etmeden kurulumu nasıl kontrol edebilirim? Çalışma sırasında bahsedilen pompanın gürültü ve titreşim yarattığını hatırlarsak oldukça basit bir şekilde ortaya çıkar. Diğer birçok cihaz aynı özelliklere sahiptir: elektromıknatıslar, güçlü transformatörler, sadece elektrikli sürücünün mekanik parçaları. Aşağıda açıklanan mekanizma çalışma sensörünün çalışması, bu “zararlı” özelliklere dayanmaktadır. Benzer sensörler, içten yanmalı motor veya dizel motorla donatılmış bir cihazın durumunu da izleyebilir.

Sensörün çalışmasında, titreşim gürültüden daha fazla kullanılır, bu yüzden monte ederken, titreşimi sensörü tetiklemek için yeterli olan mekanizmanın yerini bulmalısınız. Aynı zamanda, sensörün montaj yerinde yüksek bir sıcaklık istenmez. Sensörün şematik diyagramı Şekil 1'de gösterilmiştir.

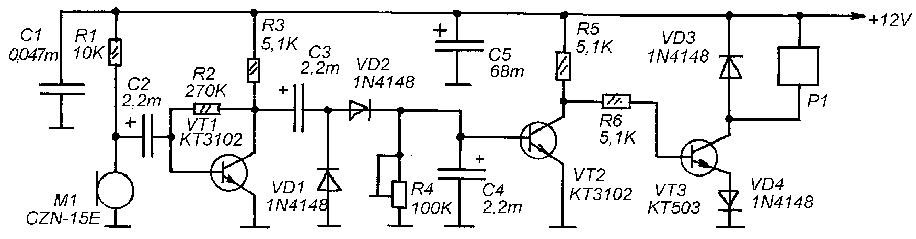

Şekil 1. Mekanizma sensörünün şeması (şemayı büyütmek için resme tıklayın).

Devre oldukça basittir ve sadece 3 transistör içerir. Çalışma prensibi, kaset kaydedicilerdeki otostop devresinin çalışmasına çok benzer: manyetik bant hareket sensöründen darbeler gönderilirken, bir durdurma sinyali üretilmez. Bant sıkıştı veya bitti - mekanizma durdu.

Bizim durumumuzda, titreşim sensörü, sinyali bir kapasitör C2'den bir transistör VT1 üzerinde yapılmış bir amplifikatöre beslenen bir elektret mikrofonu M1'dir. C3 kondansatörü vasıtasıyla, yükseltilmiş sinyalin değişken bileşeni, voltaj katlama devresine göre yapılmış doğrultucuya beslenir. Rektifiye edilmiş voltaj C4 kondansatörünü şarj eder, böylece transistör VT2 açık olacaktır (kolektördeki düşük voltaj). Bu düşük seviye transistör VT3'ü kapalı tutar, böylece P1 rölesi kapatılır ve kontrolöre veya sinyal cihazına alarm sinyali verilmez. Transistör VT3'ün diyotu VD4'ü monte etti. Bu, transistörün daha güvenilir bir şekilde kapatılmasını sağlayan seviye kilidi.

Mekanizma durursa, titreşimler durur ve mikrofonun yakalayacak hiçbir şeyi yoktur. Bu nedenle, transistör VT1'in toplayıcısındaki darbeler durur ve C4 kondansatörü deşarj olur.Bu nedenle, transistör VT2 kapanır ve VT3, kontrolörü acil durum hakkında bilgilendiren P1 rölesi kontaklarını açar ve açar.

Cihaz kurulumu

Cihazın kurulumu kolaydır. Her şeyden önce, transistör VT1 kollektöründe bir direnç R2 kullanarak, voltajı besleme voltajının yaklaşık yarısına ayarlamanız gerekir. Bu durumda, transistör VT1 doğrusal modda, yani. bir sinyal güçlendirici olarak.

İkinci ayarlama adımı, bir değişken direnç R4 kullanarak tüm sensörün hassasiyet seviyesini bir bütün olarak ayarlamaktır. Bunu yapmak için, şemasına göre motorunu alt konuma çevirin. Bu, sensörün minimum hassasiyeti, bu durumda röle açılacaktır. Ardından, mikrofonu monte edileceği yere yerleştirdikten sonra, R4 ayar direnci döndürülerek röleyi kapatın. Mekanizma kapatıldığında, röle tekrar açılmalıdır.

Parçalar ve yapı

Sensörün birkaç örneğinin üretilmesi planlanıyorsa, devreyi baskılı bir devre kartına monte etmek en iyisidir. Lazer ütüleme teknolojisi ile bunu yapmak en basit yöntemdir. Sadece bir kopya gerekiyorsa, menteşeli bir montajla monte edilmesi oldukça kabul edilebilir. Monte edilen levha, bağlantı elemanları olan plastik bir kasaya yerleştirilmelidir.

Transistörler VT1, VT2, herhangi bir harf endeksi ile KT3102, KT815 veya KT972 ile KT503 ile değiştirilebilir. Tüm diyotlar herhangi bir yüksek frekanslı düşük güçle değiştirilebilir, örneğin KD521, KD503.

Tüm dirençler MLT-0.25 tipi veya ithal. Elektrolitik kapasitörlerin en az 25V çalışma voltajında ​​ithal edilmesi de daha kolaydır.

P1 rölesi olarak, 12 V açma gerilimi olan herhangi bir küçük boyutlu rölenin, muhtemelen de ithal edilen bir rölenin kullanılmasına izin verilir. Cihaza düşük güç kaynağından, örneğin bir Çin ağ adaptöründen güç sağlanabilir.

Güç kaynağını kendiniz yaparsanız, yaklaşık 15 V ikincil voltajı olan 5 W'dan fazla olmayan bir transformatöre ihtiyacınız olacaktır. Böyle bir kaynağı entegre sabitleyici 7812 temelinde monte etmek en kolay yoldur. Böyle bir devrenin bulunması oldukça kolaydır, bu yüzden açıklaması burada verilmemiştir.

Boris Aladyshkin
