LED lambalar için güç kaynağı ile halojen lambalar için elektronik transformatör arasındaki fark nedir

Halojen lambaları LED downlight'larda 12V ile değiştirirken, soru sıklıkla ortaya çıkar: "Güç kaynağını değiştirmem gerekiyor mu?". Halojenler için çıkış voltajı 12 volt olan elektronik transformatörler kullanıldı ve led ampuller için çıkış voltajı 12 volt olan özel güç kaynakları (PSU'lar) da satılmaktadır. Farkları nedir ve değiştirilebilir mi? Hadi çözelim!

Elektronik transformatör nedir?

Elektronik bir transformatöre, bir transformatöre dayanan bir anahtarlama güç kaynağı devresi ve yarı iletken anahtarlara dayanan bir yüksek frekanslı jeneratör denir. AC 220V ile çalışırlar ve çıkışlarında yaklaşık 12 V etkili değere sahip alternatif bir voltaj.

Cihazın blok şeması aşağıdaki şekilde gösterilmiştir.

Burada, 220V gücünün ilk önce doğrultucuya beslendiğini görüyoruz, daha sonra güç anahtarına ve jeneratör düzeneğine 100 Hz frekanslı rektifiye edilmiş titreşimli voltaj verildiği için, bir elektronik transformatörün tipik devre şemasının bir örneğini düşünün.

Tipik bir itme-çekme devresi burada gösterilmiştir. Özelliği, tuşların anahtarlama modunda (anahtarlama) yüksek frekansta çalışması için, PWM kontrolörleri veya diğer özel PM. Basit bir deyişle, osilatörün çalışması, darbe transformatörünün sargıları ve pozitif geri besleme sargıları üzerinde indüklenen voltajların bir sonucu olarak transistörü değiştirmektir.

Diyagramda ne görüyoruz? Göze çarpan ilk şey, çıkışta bir diyot köprüsünün olmamasıdır, bu da çıkış voltajının değişken olduğu ve çıkış voltajını stabilize etmek için tasarlanmış devrelerin olmamasıdır. Videoyu izleyerek çalışmalarının prensibi hakkında daha fazla bilgi edinebilirsiniz:

Benzer bir plan, cep telefonları için çoğu şarj cihazının kalbidir, Floresan lambalara güç sağlamak için elektronik balastlarbazı varyasyonlarda ve bazı iyileştirmelerde enerji tasarruflu veya kompakt floresan lambalar dahil.

Çıkış dalga formlarını düşünün.

Genliği sıfırdan + ve - 17V'ye değişen alternatif voltajın görüldüğü görülebilir. Zaman içinde genlikteki bu değişiklikler - düzeltilmiş ağın dalgalanmasını tekrarlayın (100Hz). İlginç bir durum ortaya çıkıyor - on binlerce hertz frekansıyla değişen yüksek frekanslı bir çıkış voltajı var, genliği 100 Hz veya rektifiye 50 Hz frekansla 0 ila 17 volt arasında değişiyor. Zaman eksenini uzatır ve formu nokta düzeyinde değerlendirirseniz, resim aşağıdaki formu alacaktır.

Burada, şekildeki sinyalin sinüs dalgasından uzak olduğunu, bunun yerine arka kenara doğru hafif bir eğime sahip bir dikdörtgen olduğunu görebilirsiniz.

12V LED Lambalar için Güç Kaynakları

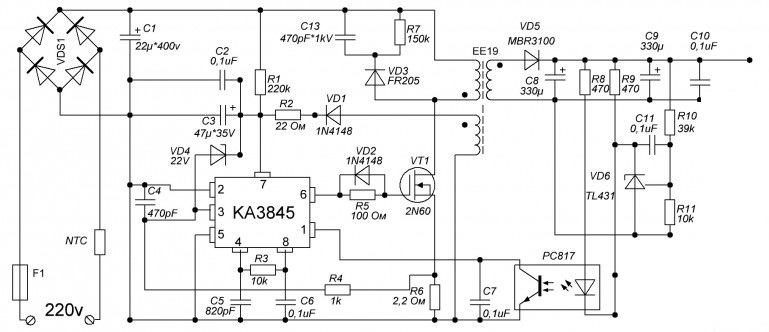

LED şeritleri için güç kaynakları olarak adlandırılırlar, aslında, hem şeritleri hem de lambaları bağlamak için, minimum dalgalanma ile 12V sabit sabit voltaj kaynağına ihtiyacınız vardır. Uygulamada, modern dünyada anahtarlama güç kaynakları, tipik bir plan düşünün.

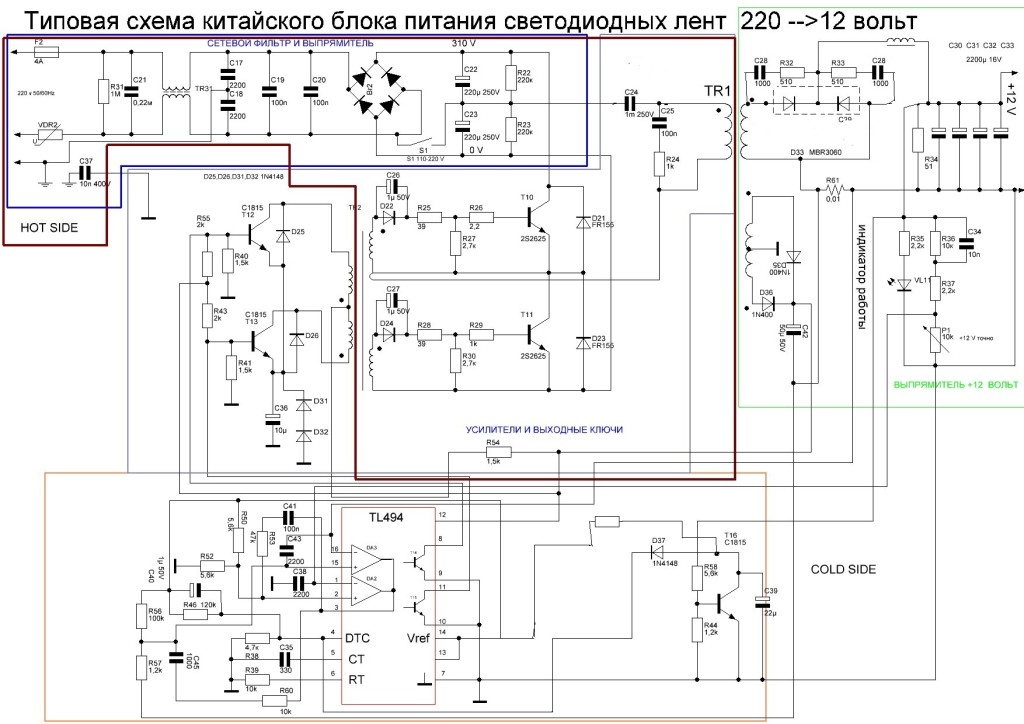

Veya başka bir seçenek:

Bu iki farklı planın ortak noktası nedir? Güç anahtarlarını kontrol eden entegre bir PWM kontrolör üzerine inşa edilmiştir - transistörler, hem alan hem de bipolar olabilirler. Ek olarak, devrenin çıkış aşamasında dalgaların düzeltilmesi için bir doğrultucu ve kapasitörler (filtre) görürsünüz. Tüm bunlar, çıktıda stabilize DC güç kaynağı. Dalgalanmanın büyüklüğü, filtreleme kapasitörlerinin yüküne ve kapasitesine bağlı olacaktır.

Ayrıca, çıkış voltajını stabilize etmek için geri besleme devreleri eklenerek, elektronik bir transformatöre benzer şekilde, kendi ürettiği bir devreye de uygulanabilir. Sonuç böyle bir devredir.

Cep telefonları için yukarıda belirtilen şarj cihazlarında benzer bir tasarım kullanılır; burada, 11 volt Zener diyot VD9 ve transistör optokuplör U1 üzerindeki geri besleme zinciri stabilizasyondan sorumludur.

Daha önce makalede ele aldığımız bu tür IIP'lerin çalışma prensibi - LED Şerit Güç Kaynaklarının Devre Tasarımı.

Halojen lambalar için elektronik transformatörlerden LED şeritler ve lambalar için PSU'nun 5 özelliği ve farklılığı

Yani, soruyu özetlemek ve cevaplamak için: “neden elektronik bir transformatörden LED lambalara güç sağlayamıyorsunuz?”. Bunu yapmak için, bu güç kaynaklarının ana özelliklerini ve LED ürünlerinin çalışması için gereksinimleri listeliyoruz.

1. LED şeritleri ve 12V lambaları açmak için sabit voltaj gerekir. LED'ler doğrusal olmayan bir akım voltajı karakteristiğine sahip olduklarından - besleme voltajının nominalden sapmalarına çok duyarlıdırlar ve aşılırsa, hızla başarısız olurlar.

2. Elektronik transformatörler titreşimli alternatif yüksek frekanslı voltaj verir. Dalgalanmaların ve piklerin büyüklüğü bazı durumlarda 40 volta ulaşabilir. Bu, LED lambasında yerleşik olarak bulunan LED'lerin veya sürücülerin arızalanmasına ve kararsız çalışmalarına yol açabilir.

3. Elektronik transformatörler minimum yük gibi bir özelliğe sahiptir (aşağıdaki şekle bakınız). Bu, güç kaynağında belirtilenden daha az bir yük bağlarsanız, başlamayabilir veya büyük dalgalanmalar vermenin yanı sıra bağlantıyı kesebilir veya normal çalışmadan sapabilir. Halojen lambalar LED lambalardan çok daha fazla güç tükettiği için bu kritiktir, bu nedenle elektronik bir transformatör benzer şekilde kendini gösterebilir.

Güç, bağlı minimum güçte bir sınırlama olduğunu belirten 20 ila 105 W arasında gösterilir.

4. 12V lambalar için güç kaynakları için, çıkış voltajı sabit ve dengelidir.

5. Halojen lambaların beslenmesi için, besleneceği akımın (sabit veya alternatif) türünde bir fark yoktur. Üzerinde voltajın etkili değeri önemlidir. Bu nedenle, güç kaynakları için her iki seçenek için de uygundurlar.

Sonuç

LED ürünlerine güç vermek için elektronik transformatör kullanmayın. Sabit stabilize çıkış voltajına sahip bir güç kaynağı seçin. Aksi takdirde, fikstürleriniz ve lambalarınız arızalanabilir. Ayrıca, dikkatli olun - sabit bir akım kaynağına güç vermek için tasarlanmış armatürler - bir sürücü artık popülerdir, bu ayrı bir cihaz türüdür! Burada okuyun -LED'ler için güç kaynağı ve sürücü arasındaki fark nedir
