Bir elektrikli fırın ve çamaşır makinesi bağımsız olarak nasıl bağlanır
1. Kim yardım edecek?
Ev aletleri her yıl daha sofistike hale geliyor. Yani "akıllı" satın alırken zihinsel yararlılığından şüphe etmeye başlar. Bu mucizeye gerçekten hakim olmanız mümkün görünmüyor - en basit ve en gerekli işlev setini nasıl açacağınızı hatırlayacaksınız ve kalan gadget'lar açıkça kullanılmadan kalacak. Ek olarak, fikir, teknik karmaşık olduğu için, onu bozmak veya kırmak kadar kolay olduğu ortaya çıkar.
Ve bir çamaşır makinesi veya elektrikli soba söz konusu olduğunda, hala bağlanmaları gerektiği unutulmamalıdır. Evet, doğru yap. Sonuçta, kullanım kılavuzundaki bir giriş açıkça şunları belirtmektedir: “Bağlantı nitelikli uzmanlar tarafından yapılmalıdır. Aksi takdirde garanti geçerli olmayabilir. ” Ve garanti her şeyimizdir!
O zaman ekipmanın satın alındığı mağaza çalışanları yardımımıza geldi. Argümanları yaklaşık olarak şu şekildedir: "küçük bir ücret karşılığında ...", "garantiyi kaybetmemek için ...", "yeterlilik gereklidir ...". Elbette hepsi doğrudur, ancak bazı çekincelerle.
Birincisi, uygulamada, garanti onarımlarının reddedilmesi, ancak arızaya yanlış bir bağlantıdan kaynaklanıyorsa tehdit eder. Ve bu bağlantıyı kimin yaptığı önemli değil - nitelikli bir uzman veya değil. Tek fark, birisini işe aldıysanız, ona şikayette bulunabilmenizdir. Ve bu iddiaların ne kadar etkili olacağı başka bir sorudur.
İkincisi, zaten uzmanları işe alıyorsanız, niteliklerini doğrulayan belgeleri tanımak iyi olur. En azından, elektrik güvenliği grubuna atanma sertifikaları olmalıdır. Ayrıca, özel eğitim veya en azından derslerin tamamlandığına dair belgeler zarar görmez. Buradaki tuhaflık, birçok ev aletleri mağazasının personel üzerinde böyle uzmanlara sahip olmaması ve bağlantı işlerini gerçekleştirmeleri ... sıradan taşıyıcılar ve teslimat sürücüleri.
Üçüncüsü, modern ev aletlerini yanlış bağlantıyla bozmak için, gerçekten yetenekleri denemek ve hatta göstermek gerekir. Tekniğin insan için yapıldığı unutulmamalıdır. Bazen hata yapmak insan doğasıdır. Bu nedenle, en basit su ısıtıcısının bile tasarımı, ölümcül hata olasılığını en aza indirecek şekilde tasarlanmıştır. Başka bir deyişle, teknik kendini ve sizi mümkün olduğunca korur.
Yukarıdakilerin tümü göz önüne alındığında, aşağıdaki sonuca varıyoruz: yeni edinilen ev aletlerini çok dikkatli bir şekilde bağlamak için uzmanları seçmeniz gerekiyor ve en iyisi, bir tornavida ve pense almaktan korkmuyorsanız, her şeyi kendiniz yapın, bu makale ve kullanım kılavuzu (manuel) ile silahlandırın.
2. Tehlikeli olan nedir?
Bir elektrikli ocağı kendiniz bağlarken iki tehlike vardır:
- elektrik çarpması;
- dairede yangın çıkar.
Tüm çalışmaları voltaj kapalıyken yaparsanız ve kablolarınız güvenlik standartlarına uygunsa, her iki tehlike de sizin için hariç tutulur.
Buradaki normlar:
- elektrikli soba, 25 - 32 A için ayrı bir devre kesiciden çalıştırılmalıdır (üç fazlı bir ağ için üç kutuplu ve tek fazlı için tek kutuplu);
- sobayı besleyen kablonun kesiti en az 2,5 metrekare olmalıdır. mm. bakır tel için (alüminyum için 4 m2., ancak alüminyum kablolara atılmalıdır);
- Tabii ki, kablonun kendisi yaklaşık 7 kW'lık ek bir yüke dayanabilmelidir (soba modeline bağlı olarak) - bu, daha önce dairede elektrikli soba yoksa özellikle önemlidir.
Çamaşır makinesi bağımsız olarak yukarıdaki iki tehlikeye bağlandığında, üçüncüsü eklenir: tek bir mutfak veya banyo ölçeğinde küçük bir sel tehlikesi. Zemin katta yaşamıyorsak, aşağıdaki komşulara da bazı sorumluluklar vardır. Burada, modern çamaşır makinelerinin enerji ve suyu çok ekonomik kullandıkları belirtilmelidir.
Ayrıca, önden yüklemeli makinelerin kapılarında, yıkama veya durulama sırasında açılmayı önleyen bir elektromanyetik kilit vardır. Makinelerin kendisinde, bir arıza durumunda suyu manuel olarak boşaltmak için bir acil durum valfi bulunur. Bu nedenle, kireç çözme için bir reklamda olduğu gibi, köpüren akışları ve komşuları olan vahşi sahneler birkaç kat su bastı.
Otomatik çamaşır makinesi bağlarken elektrik güvenliğini sağlamak için aşağıdakileri unutmayın:
- bu ünitenin soketi bir topraklama kontağı ve güç kablosu - üçüncü bir çekirdek (koruyucu sıfır) içermelidir.
Her durumda, evinizin elektrik şebekesine ne bağlarsanız bağlayın, diferansiyel makine veya RCD sadece hoş geldiniz.
Dairenizdeki kablolar listelenen minimum gereksinimleri karşılamıyorsa, onu düzeltmeniz gerekir. Bunu yapmak için, Sovyet yapımı devre kesicilerin kurulması ve kurulum alanına yeni bir kablo çekilmesi Sovyet yapımı konutlarda yeterlidir. Bunu ihmal edemezsiniz ve zamandan ve paradan tasarruf etmek için “mağaza uzmanlarını” çoğu kez dikkate almazsınız.
3. Elektrikli ocağı bağlayın.
Elektrikli sobalar tek fazlı, üç fazlı. Aynı üç fazlı plaka, hem tek fazlı hem de üç fazlı ağlara dahil edilebilir. Tek fazlı ocaklar üç fazlı bir ağa dahil değildir.
Üç fazlı bir ağın mutlu sahibiyseniz, dairenizin panosundan soba çıkışına giden kablo dört çekirdekli olmalıdır (A, B, C ve koruyucu sıfır PE). Bu durumda, faz iletkenleri herhangi bir renge sahip olabilir: pembe, siyah, kahverengi, beyaz, vb. Ve koruyucu sıfır sadece yeşil bir şeritle sarı olabilir. Üç faz ağdaki mevcut yükü azaltabilir ve daha küçük kesitli bir kablo kullanabilir. Kablo dört telli olduğu için “fiş konnektör” çiftinde de dört elektrot bulunmalıdır.
Ağ tek fazlıysa, kablo üç çekirdekli - faz L, sıfır N çalışma ve koruyucu sıfır PE olacaktır. Faz ve koruyucu sıfır, üç fazlı kablodakiyle aynı renktedir ve çalışma sıfırı, mavi şeritli mavi, mavi veya beyazdır. Kablo üç telli olduğundan, fiş sırasıyla üç elektrot ile olacaktır.
Fiş konektörlerine birkaç ayrı kelime ayrılacaktır. "Baba" ve "anne" olarak adlandırılan tam zamanlı bir çift, ağınız için uygun olmayabilir. Hemen hemen her elektrikli eşya mağazasında doğru olanı satın alabilirsiniz. Sovyet standartlarına göre yapılan fiş ve priz, çok iddialı olmayan bir görünüme sahiptir ve kurulumu elverişsizdir, ancak operasyon hakkında herhangi bir şikayete neden olmazlar.
Bunlara ek olarak, bugün en çeşitli tasarım çözümlerinin çiftleri için birçok başka seçenek var. Seçim senin. Burada sadece anma akımı çok önemli olacaktır. Uygulamada, anma akımı 40 A olan bir fiş çifti herhangi bir ev tipi elektrikli soba için yeterlidir.
Kendiniz monte etmeyi taahhüt ediyorsanız, güç kablosu hakkında bir şeyler söylenmelidir. Kabloyu kapıya döşerken (gizli kablolama), kauçuk yalıtımda esnek bir kablo kullanılması kabul edilemez. Her durumda, uygun sayıda çekirdeğe sahip VVG marka kablo en uygun olacaktır.

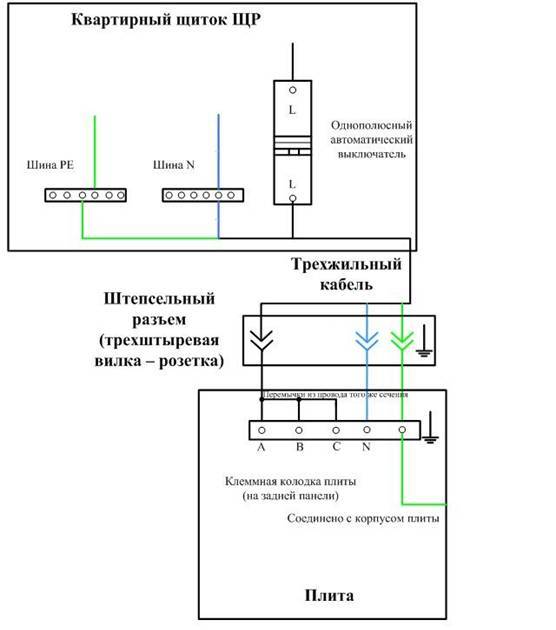

Şek. 1. Üç fazlı bir plakanın tek fazlı bir ağa bağlanması. Apartman kalkanındaki sıfır veri yolu sadece bir ise ve hat iki telli ise, sarı-yeşil tel ShchR kalkanının topraklanmış muhafazasına bağlanır.

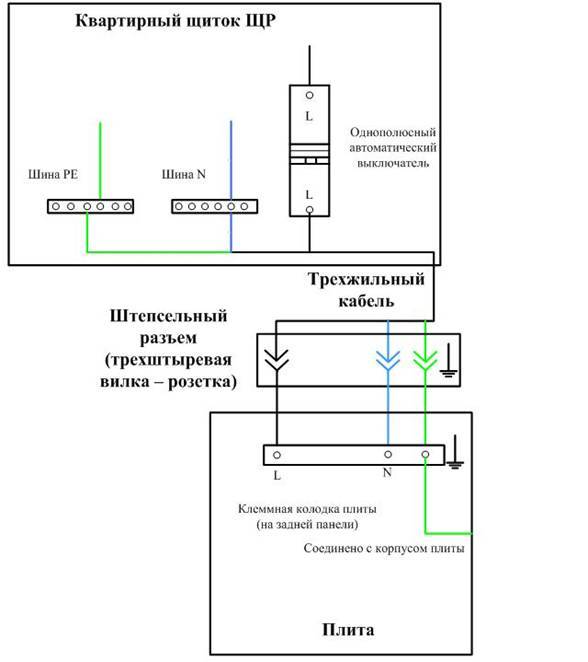

Şek. 2. Tek fazlı bir plakanın bağlanması
4. Otomatik bir çamaşır makinesi bağlarız.
Buradaki en sorumlu ve önemli görev, kurulum yeri seçimi ve çamaşır makinesinin seviyelendirilmesidir. Bazı gereksinimler zemine ve döşemeye iletilir. Zemin sert, sağlam, düz olmalı ve sapmaya veya deformasyona izin vermemelidir. Eski çürümüş tahta zeminler uygun değildir - üzerine bir kontrplak levha veya başka bir eşit boyutta tahta yerleştirmek daha iyidir. Kaplamayı korumak ve kaymayı önlemek için, makinenin altına bir lastik paspas koymak veya en azından bir parça muşamba yerleştirmek daha iyidir.
Kurulumdan önce, tüm nakliye parçalarının - kelepçeler, çubuklar, cıvatalar - çıkarılması kesinlikle gereklidir. Kelepçeler güç kablosunu ve tahliye hortumunu sabitler. Çubuklar ve cıvatalar tamburun konumunu sabitler. Bu parçalar, nakliye sırasında yapıya sağlamlık kazandırmak için yerleştirilir ve çalışma sırasında bile hasara neden olabilirler. Çıkarılan elemanları kaydetmek daha iyidir - birden bire hareket edeceksiniz veya bir nedenden dolayı makineyi başka bir ikamet yerine taşıyacak mısınız?
Çamaşır makinesinin zemine göre konumunu bina seviyesine göre kontrol etmek en iyisidir ve birinin yokluğunda, içine biraz su dökerek geniş tabanlı bir kase kullanabilirsiniz. Yatay olarak hizalanmamış olan makine normal çalışmaz, çünkü sıkma döngüsü sırasında tamburu vücut üzerindeki etkilere kadar güçlü bir şekilde titreşir.
Çamaşır makinesinin elektrik şebekesine bağlanması genellikle sorun teşkil etmez. Ev tipi çamaşır makinelerinin nominal elektrik gücü ortalama 2,2 kW'tır. Bu çok fazla değildir, bu nedenle çamaşır makinesi topraklama kontağı ve 16 A nominal yük ile geleneksel bir prize bağlanabilir, çünkü özellikle makinenin kendisi zaten standart karşılık gelen bir fiş ile donatılmıştır. Üç fazlı çamaşır makineleri mevcut değildir, bu nedenle, hepsi tek fazlı bir elektrikli soba için Şekil 2'de gösterilen devreye göre bağlanır.
Ardından, su alımını organize etmeniz gerekiyor. Bunu yapmak için, soğuk su lavabosu, duş veya tuvalete standart bağlantı noktasını kullanabilirsiniz: borunun çapında bir tişört satın alınır ve bir giriş hortumu (ayrıca satın alınır) ve yukarıda belirtilen lavabo / duş / tuvalet zaten bağlanmıştır. Makarayı kullanmayı unutma ve aşırıya kaçmamaya çalışın - sıhhi tesisatların bronz elemanları aşırı çabalardan kolayca patlar.
Tabii ki, kelepçeyi soğuk suyla bir boruya monte edebilir ve makine için otonom bir su girişi düzenleyebilirsiniz, ancak bu ek işçilik maliyetleri gerektirir (bir borunun delinmesi, bir kelepçe takılması, vb.) - bu zevkinize ve duruma göre. Giriş hortumları çeşitli uzunluklarda mevcuttur - 5 m'ye kadar. Ve bağlantı boyutları birleştirilmiştir, böylece başınızı burada kırmanıza gerek kalmaz.
Çamaşır makinesinin düzenli tahliye hortumu genellikle yeterli değildir. Bu nedenle, bir drenaj hortumu satın alırız (5 metreye kadar çeşitli uzunluklarda da satılır), Bununla düzenli bir tane oluşturun ve lavaboya / küvete veya doğrudan kanalizasyona bir tahliye düzenleriz. Ayrıca, ikinci seçenek bir dizi nedenden dolayı çok tercih edilir. İlk olarak, yıkandıktan sonra kirli su açıkça sıhhi tesisat lehine değildir ve iç mekanı süslemez. İkincisi, hortumu periyodik olarak lavabo veya küvetten çıkarmanız gerekebilir ve yıkamadan önce yerine koymayı asla unutmayacağınızın garantisi nerede?
Her durumda, tahliyeyi monte ederken, bir takım kurallara uyulmalıdır. Her şeyden önce, makinenin klipslerindeki arkasında, boşaltma hortumundan (makinenin en üstüne ve yere kadar) bir halkayı tutturmanız gerekir - su ve diğer zevklerin kanalizasyondan makineye geri akmaması için bir sifon gereklidir. Daha sonra, tahliyenin kendisi zemin seviyesinden 50-80 cm yükseklikte bulunmalıdır. Bu, tahliye pompasının göreviyle başa çıkabilmesi için gereklidir.
Kanalizasyona bir tahliye takarken, bir tee gereklidir. Boruların ve hortumun çapları birbirine uymuyorsa, sızdırmazlık kaplinleri kullanabilirsiniz.
Tahliye bir küvet veya lavaboya yerleşirse, tahliye hortumunu, örneğin plastik bir muhafaza kancası kullanarak güvenli bir şekilde sabitlemek gerekir.
5. Sonuç
Sonuç olarak, her şeyin bazen göründüğü kadar korkutucu olmadığını söyleyebiliriz. Ve bu nedenle, sadece biraz gayret ve arzuya sahip olarak, şüpheli askerlerin hizmetleri için gereksiz masraflardan kaçınmak ve gönül rahatlığı ve güven kazanmak mümkündür. Gerçekten de, sonunda sadece kendi ellerinizle yapılanlardan emin olabilirsiniz.
Alexander Molokov, http://electro-tr.tomathouse.com/
