Mutfaktaki prizlerin, anahtarların ve ışıkların düzenine örnekler - faydalı ipuçları

Mutfak, onarım açısından en zor odalardan biridir. Planlama aşamasında sadece kalıcı yerleştirme yerlerini değil, aynı zamanda şebekeye nasıl bağlanacaklarını ve bunları kullanmanın ne kadar uygun olacağını öngördüğü çeşitli ev aletleri ile doludur. Bazen planlamadaki hatalar, yapılan işin izlenimini önemli ölçüde bozabilir ve zamanın tekrarlanması veya olmaması ve genellikle sadece pahalıdır.

Nereden başlamalı? Tabii ki, yerleşik mutfak mobilyaları alanında elektrik prizlerinin, anahtarların ve ışıkların konumunun uygun şekilde planlanması ile. Bu yazıda, ankastre ev aletlerini, anahtarları ve ışıkları mutfakta bağlamak için çıkışlar yerleştirmek için en yaygın şemaları ele alacağız, özelliklerini, avantajlarını ve dezavantajlarını analiz edeceğiz ve kullanım ve iyileştirmeleri için önerilerde bulunacağız. Her zaman bir şeyler ekleyebilir ve düzenleyebilirsiniz.

Mutfaktaki priz ve anahtarların ilk düzenlemesi

Artık sakinler ve yeni yerleşimciler, güzel, modern mutfakları kitlesel olarak kuruyorlar, ancak sonuçlara bakıyorsunuz ve elektriğin Sovyetler seviyesinde yapıldığını görüyorsunuz, kablolar tartılıyor (lambalar, davlumbazlar, mikrodalga fırınlar vb.), Bir soket, maksimum çift ve böyle bir yerde var. neden açık olmadığı, çünkü yine, her şeyin düzgün çalışması için bir uzatma kablosuna ihtiyacınız vardır.

Çocuklar, her şeyi anlıyorum, bu tür anlardaki kafa her zaman bir bilgi deniziyle doludur (sıhhi tesisat, fayans, montajcılar, vb.), Ancak büyük bir istek sizin için, modern mutfağı hepsinden bakmak için size birçok çözüm sunacak deneyimli bir elektrikçiyi arayın veya davet edin. modern taraflar ve sonra kolaylık için bir şeyler yapmak gerektiğini düşünmüyorum ve zaman zaten geçti.

Yani, mutfak için elektrik devreleri gelince. Mutfakın altına elektrik döşemekle ilgili deneyimlerime dayanarak, tamamlayacağım ve düzelteceğim birkaç fotoğraf biriktirdim:

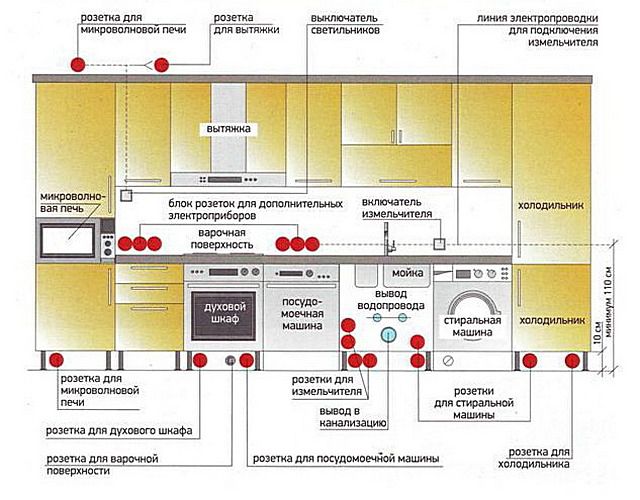

1 numaralı soket ve anahtarların yerleşimi (büyütmek için resmin üzerine tıklayın)

1. Mikrodalga için soket. Diyagramda biri dolapların üstünde, diğeri mutfağın bodrumunda olmak üzere iki tane var. Aslında, mikrodalga fırınlardaki kablo çok kısadır, yaklaşık 50 cm'dir, bu nedenle, bu düzenlemede, tavsiye edilmeyen bir uzatma kablosu kullanmanız gerekecektir. Daha doğru bir seçenek, neredeyse tüm mikrodalga fırınların belirli bir girintiye sahip olduğu, mikrodalga fırının sağ tarafına daha yakın duvara yerleştirilmesi gereken gizli bir priz kullanmaktır. Bu, uzatma kablosunu ortadan kaldıracak ve kablonun kendisi görünmeyecektir.

2. Davlumbazlar için soket. Bu seçenek yanlış çünkü yine, başlıktan kısa bir kablo ve en önemlisi, orada plastik bir kanal varsa, fişli soket duvara tam oturmasını engelleyecektir. Doğru seçenek, çıkış, kapağın kendisinin dekoratif (dikey) kapağının arkasına, merkeze daha yakın, böylece fişin kanala müdahale etmemesi için yerleştirilmelidir. Çıkışın üst noktası, duvar dolaplarının üst limiti veya daha sık, üst limitin biraz altındadır (mutfağın davlumbaz alanında hangi yerleşim düzenine bağlı olarak).

3. Armatür anahtarı. O gerekli, açık, ana şey yönetim için uygun ve uygun bir yer bulmaktır. Şemanın bu versiyonunda, hem kontrol açısından hem de yerleştirme açısından uygun değildir, örneğin, yerinde bir mutfak malzemesi, kupalar ve diğer şeyleri asmak için tavan rayları olabilir. Ortadaki bölmeye yerleştirirdim, altındaki modüllerden birini üç çıkışlı bir blokta vurguladım. Anahtar bir veya iki anahtarla takılabilir (çalışma yüzeyinin sol ve sağ kısımlarının aydınlatılması).

4.Kıyıcı anahtarı. Çalışma yüzeyinin sağ köşesinde (çamaşır makinesinin üstünde) iki çıkışlı başka bir sıra + kıyıcı anahtar (bu ünitede en solda) sıralayabilirsiniz.

5. Buzdolabı. Buzdolabının mutfağa yerleştirilmediği, ancak ayrı ayrı durduğu, bu nedenle gizli çıkışın alt kısmına, kompresör alanına yerleştirilmesi daha iyidir. Başka bir yerleşim seçeneği var, bu buzdolabının üstünde, ancak çoğu zaman buzdolabından gelen kablonun tepesine yetmeyecek kadar uzun olduğunu unutmayın.

6. Başka ne bulunabilir. Üst dolapların vizörü altında aydınlatma, dolapların kendileri aydınlatması, bir TV kurulur. Bu aynı zamanda ağ yönetimi ve güç gerektirir.

Mutfaktaki prizlerin, anahtarların ve ışıkların ikinci düzenlemesi

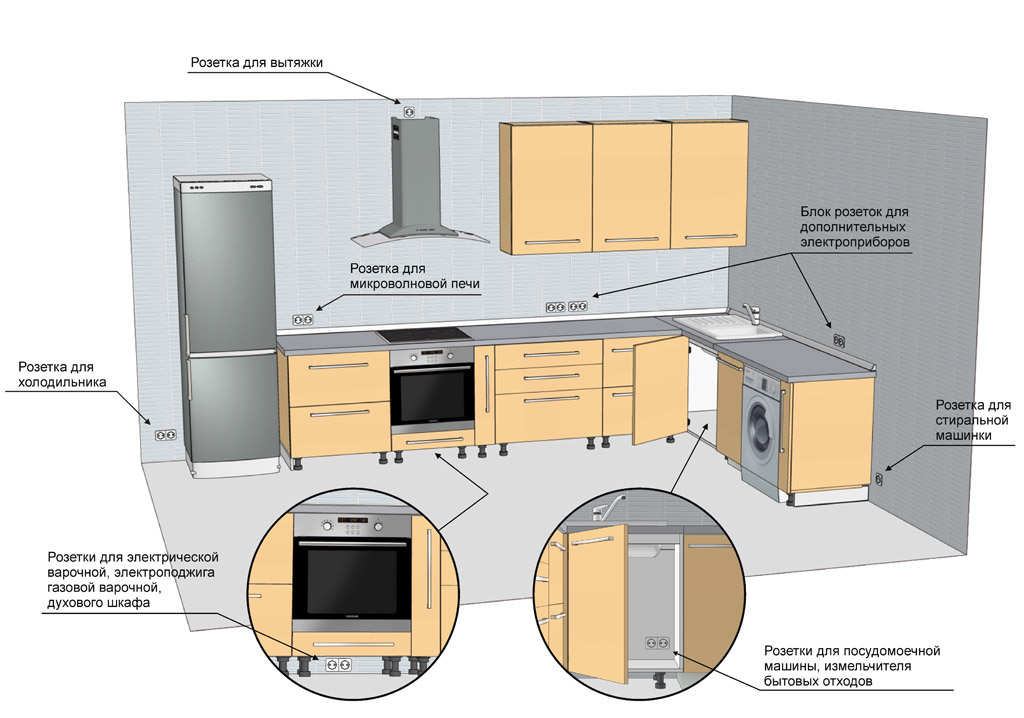

2 numaralı soket ve anahtarların yerleşimi (büyütmek için resmin üzerine tıklayın)

1. Buzdolabı için soket. Kompresör alanındaki buzdolabının arkasındaki duvara veya buzdolabının sağındaki mutfak bodrumuna yerleştirilebilir. Devrenin bu versiyonunda, buzdolabının doğrudan köşeye monte edilebilmesi ve prizin buzdolabının aşırı duvarına dayanabilme olasılığı dikkate alınmaz.

2. Davlumbazlar için soket. Bence, çok yüksek ve yan tarafından görülebilir. Daha doğru bir şekilde, priz, kapağın kendisinin dekoratif (dikey) başlığının arkasında, fişin kanala müdahale etmemesi için merkeze daha yakın yerleştirilmelidir. Çıkışın üst noktası, duvar dolaplarının üst limiti veya daha sık, üst limitin biraz altındadır (mutfağın davlumbaz alanında hangi yerleşim düzenine bağlı olarak).

3. Çamaşır makinesi için soket. Başarısız kurulum, kablonun kendisi ve yıkayıcı fişi görünür. Ayrıca, bu yere bir dolap veya diğer banyo mobilyalarının monte edilebileceği gerçeğine müdahale edecektir. Yeri mutfağın bodrum katında çamaşır makinesinin solunda. IP44 (koruyucu kapaklı soket) ile üstten su geçirmez bir soket takmak oldukça mümkündür.

4. Doğrayıcı. Çıkış yerinde, ancak nasıl kontrol edilecek? Mutfakın orta kısmındaki 4 çıkışlı bir blokta öğütücü için bir anahtar inşa edeceğim, altındaki modüllerden birini vurguladım.

5. Lavabonun üstündeki aydınlatma. Diyagramda değil, ancak arka ışık isteniyor. Başlıktan gelen ışık soluk olacak, avizeden gelen ışık da mevcut olmayacak, çünkü insan vücudundan bir gölge yaratılır. Bu lambayı kontrol etmek için kullanılan anahtar, altına başka bir modül ekleyerek çamaşır makinesinin üzerindeki bir soket bloğuna yerleştirilebilir.

6. Başka ne bulunabilir. Ankastre bulaşık makinesi. Üst dolapların vizörü altında aydınlatma, dolapların kendileri aydınlatması, bir TV kurulur. Bu aynı zamanda ağ yönetimi ve güç gerektirir.

Üçüncü bağlantı şeması, soket ve anahtarların mutfağın altına yerleştirilmesi

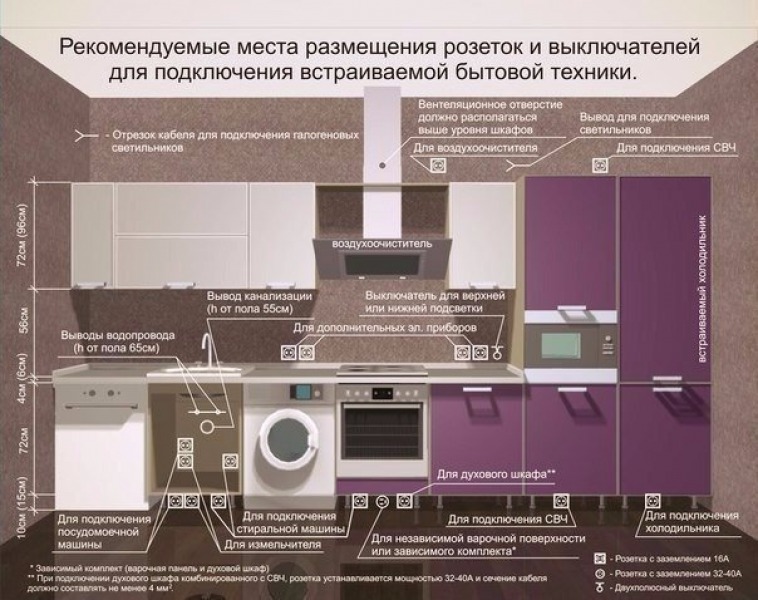

3 numaralı soket ve anahtarların yerleşimi (büyütmek için resmin üzerine tıklayın)

Bu şema, daha önce dikkate alınan iki seçeneğe çok benzer. Peki elimizde:

1. Mikrodalga fırın soketi (mikrodalga). Diyagramda biri dolapların üstünde, diğeri mutfağın bodrumunda olmak üzere iki tane var. Aslında, mikrodalga fırınlardaki kablo çok kısadır, yaklaşık 50 cm'dir, bu nedenle, bu düzenlemede, tavsiye edilmeyen bir uzatma kablosu kullanmanız gerekecektir. Daha doğru bir seçenek, neredeyse tüm mikrodalga fırınların belirli bir girintiye sahip olduğu, mikrodalga fırının sağ tarafına daha yakın duvara yerleştirilmesi gereken gizli bir priz kullanmaktır. Bu, uzatma kablosunu ortadan kaldıracak ve kablonun kendisi görünmeyecektir.

2. Davlumbazlar için soket. Bu seçenek yanlış çünkü yine, başlıktan kısa bir kablo ve en önemlisi, orada plastik bir kanal varsa, fişli soket duvara tam oturmasını engelleyecektir. Doğru seçenek, çıkış, kapağın kendisinin dekoratif (dikey) kapağının arkasına, merkeze daha yakın, böylece fişin kanala müdahale etmemesi için yerleştirilmelidir. Çıkışın üst noktası, duvar dolaplarının üst limiti veya daha sık, üst limitin biraz altındadır (mutfağın davlumbaz alanında hangi yerleşim düzenine bağlı olarak).

3. Kıyıcı anahtarı. Çıkış yerinde, ancak kıyıcı nasıl kontrol edilecek? Mutfakın orta kısmındaki 4 çıkışlı bir blokta öğütücü için bir anahtar inşa edeceğim, altındaki modüllerden birini vurguladım.

4. Buzdolabı. Buzdolabının mutfağa yerleştirilmediği, ancak ayrı ayrı durduğu, bu nedenle gizli çıkışın alt kısmına, kompresör alanına yerleştirilmesi daha iyidir. Başka bir yerleşim seçeneği var, bu buzdolabının üstünde, ancak çoğu zaman buzdolabından gelen kablonun tepesine yetmeyecek kadar uzun olduğunu unutmayın.

5. Sol köşedeki soketler. Onlar diyagramda değiller, ama bir su ısıtıcısı, yavaş ocak veya aynı ekmek kızartma makinesi için bir çift eklerdim.

6. Çalışma yüzeyi üzerindeki armatür anahtarı. O gerekli, açık, ana şey yönetim için uygun ve uygun bir yer bulmaktır. Ortadaki bölmeye (çamaşır makinesinin üstünde) yerleştiririm, altındaki modüllerden birini iki çıkışlı bir blokta vurgularım.

7. Başka ne bulunabilir. Dolapların kendileri aydınlatması, bir TV. Bu aynı zamanda ağ yönetimi ve güç gerektirir.

Dördüncü bağlantı şeması ve mutfak mobilyaları alanındaki prizlerin yeri

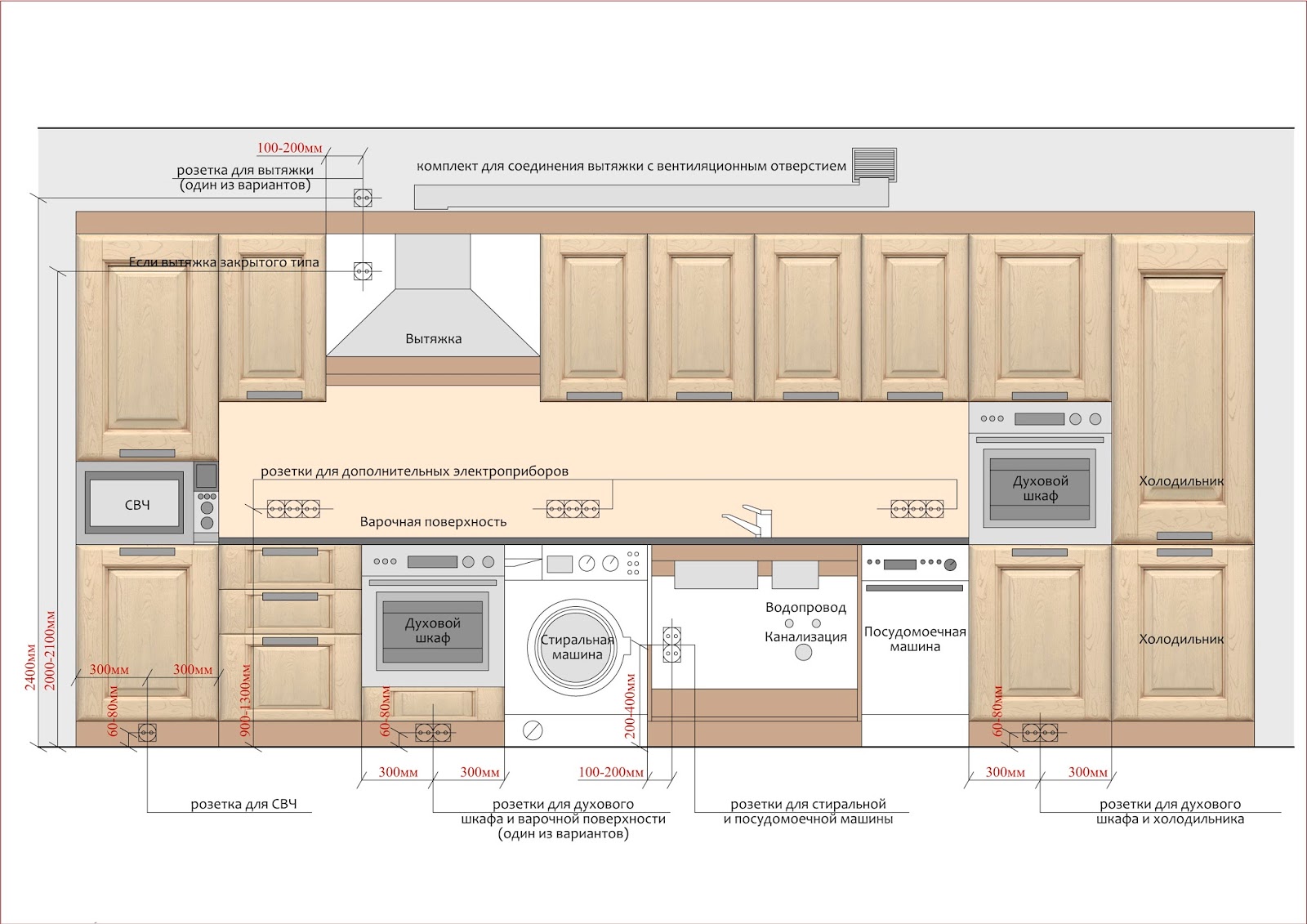

4 numaralı soket ve anahtarların yerleşimi (büyütmek için resmin üzerine tıklayın)

Birçok açıdan plan mantıklı değil ve bunu kimin hayata geçirdiği açık değil (zayıf müşteriler ve montajcılar, başlarını neredeyse kırdılar). Peki elimizde:

1. Mikrodalga fırın soketi (mikrodalga). Tamamen saçmalık! Tamam, alt dolabın arka duvarında bir delik açmam, tezgahta bir yuva yapmam gerekiyordu, ancak kabloyu mikrodalgadan nasıl bağlayacağım? Mutfak montajında ​​veya mutfak montajında? Genel olarak, bir bilmece. Doğru seçenek, mikrodalga girişinin kendisinde gizli bir çıkış kullanmaktır. Çıkış, neredeyse tüm mikrodalga fırınların belirli bir girintiye sahip olduğu mikrodalga fırının sağ tarafına daha yakın bir duvara yerleştirilmelidir.

2. Davlumbazlar için soket. Ayrıca saçma, sadece estetik bir planda. Prizin kendisinin görünmesini kim isteyecek, fiş ve kordon içinde sıkışmış? Doğru seçenek, çıkış, kapağın kendisinin dekoratif (dikey) kapağının arkasına, merkeze daha yakın, böylece fişin kanala müdahale etmemesi için yerleştirilmelidir. Çıkışın üst noktası, duvar dolaplarının üst limiti veya daha sık, üst limitin biraz altındadır (mutfağın davlumbaz alanında hangi yerleşim düzenine bağlı olarak).

3. Doğrayıcı. Burada hiç sağlanmamıştır. Soket yok, kontrol yöntemi yok (bir anahtar veya bir basma düğmesi anahtarı şeklinde). Mutfakın orta kısmındaki 3 çıkışlı bir blokta helikopter için bir anahtar inşa edeceğim, altındaki modüllerden birini vurguladım.

4. Buzdolabı. Buzdolabının mutfağa yerleştirilmediği, ancak ayrı ayrı durduğu, bu nedenle gizli çıkışın alt kısmına, kompresör alanına yerleştirilmesi daha iyidir. Başka bir yerleşim seçeneği var, bu buzdolabının üstünde, ancak çoğu zaman buzdolabından gelen kablonun tepesine yetmeyecek kadar uzun olduğunu unutmayın.

5. Fırın ve ocak için prizler. Şemada, tüm soketler doğru bir şekilde yerleştirilmemiş, hepsi mutfağın bodrumunda bulunmalıdır. Onlar için bir yer var ve mobilyaları bozmaya gerek yok. Aslında, bu neredeyse bir aksiyom ve muhtemelen herhangi bir ölçüm veya tasarımcı bunu biliyor. Neden anlamıyorum burada anlamıyorum? Çizimin sonunda, devreler elektrik olmadan tekniğin çalışmadığını ve boyanmış olduğunu hatırladı.

6. Çalışma yüzeyi üzerindeki armatür anahtarı. Diyagramda, lambalar hiç sağlanmamıştır, ancak onlar olmadan zor, herhangi bir ev hanımı bunu söyleyecektir. Ancak ek olarak, yönetimini sağlamak gerekir. Tezgahın üstündeki bir çıkış birimine iyi uyan bir anahtar takmanızı öneririm. Üç çıkışlı bir blokta altındaki modüllerden birini vurgulayarak sağa (bulaşık makinesinin üstüne) yerleştirebilirsiniz.

7. Çamaşır makinesi için soket. Boyanması mümkündür (soket IP44 indeksi ile olmalıdır), ancak mutfak bodrumunda, makinenin sağında veya solunda daha iyidir.

8.Bulaşık makinesi için soket. Resimdeki her şey yolunda, ama bu yere yeterince lavabo var mı (lavabonun altındaki prizler)? Çamaşır makinesinde olduğu gibi, metroya metroya sağa veya sola yerleştirmek en iyisidir.

7. Başka ne bulunabilir. Dolapların kendileri aydınlatması, bir TV. Bu aynı zamanda ağ yönetimi ve güç gerektirir.
