12V LED şerit için bir güç kaynağı nasıl hesaplanır ve seçilir

LED şerit, aydınlatma ve aydınlatmayı düzenlemenizi sağlar. 220V güce sahip modelleri kullanırken, bağlamak için içinde diyot köprüsü olan küçük bir adaptöre ihtiyaç vardır. Ama bağlanmak için 12V veya 24V alçak gerilim LED şerit bir güç kaynağına ihtiyacınız olacak. Ve çok renkli modeller için bir kontrolör de var. Bu makalede akım ve güçteki LED şeridi için güç kaynağının nasıl seçileceği ve hesaplanacağı hakkında konuşacağız.

türleri

Aşağıdakilerin tümü, ortak bir 12V LED şerit ve 5V veya 24 volt besleme gerilimi olan modeller için geçerlidir.

LED şeridi için güç kaynağının hesaplanmasına geçmeden önce, nereye monte edileceğini belirlemeniz gerekir, hangi seçeneğe dikkat edeceğinize bağlıdır.

Soğutma yöntemine göre, iki tür güç kaynağı ayırt edilir:

• Aktif soğutma ile;

• Pasif soğutmalı.

Aktif soğutma radyatörler ve bir fandan (bilgisayarlara monte edilene benzer bir soğutucu) oluşur. Bu sistemin avantajları, güç elemanları üzerindeki radyatörlerin daha küçük boyutlarda kullanılmasıdır, bu da güç kaynağının aynı gücün pasif soğutmalı güç kaynağından daha küçük ve daha hafif olacağı anlamına gelir.

Bununla birlikte, aktif güç kaynağı birimlerinin iyi genel boyutları önemli bir dezavantajla örtüşür - zamanla, soğutucu, mekanik aşınma nedeniyle daha yüksek ve daha yüksek sesle çalışmaya başlar. Bu nedenle, çalışma sırasında uğultu kullanıcıya rahatsızlık verebileceğinden, bunları konutlarda kullanmanız önerilmez.

Aktif soğutma güç kaynakları genellikle büyük bir güce sahiptir - 100 watt veya daha fazla, bu nedenle büyük odalarda, halka açık yerlerde arka ışıkların bağlanması veya örneğin sokak aydınlatması (cephe, reklam panoları ve reklam panoları için uzun uzunluklardaki LED kurulumlarının bağlanması için mükemmeldir. vb.) tek bir kaynaktan.

Pasif güç kaynakları çok çeşitli kapasitelerde üretilir, ancak 100-150 watt'a kadar kapasiteye sahip modeller en yaygın şekilde kullanılır. Avantajları, işlerinde sessiz olmalarıdır. Bu nedenle, yatak odasına veya diğer oturma odalarına tereddüt etmeden monte edilebilirler. Bu tür cihazların boyutları genellikle aktif güç kaynaklarından daha büyüktür.

Piyasada toz ve su geçirmezlik sınıfında (IPxx sınıfı) farklı ürünler bulabilirsiniz, örneğin IP22, IP44, IP67. Onları iki türe ayırmayı tercih ederim:

• LED şeritler için kapalı (IP65 ve üstü) veya "sokak" güç kaynakları. Kılıfları genellikle bir dizüstü bilgisayar güç kaynağına (siyah plastik blok) benzer ve yüksek güçlü sızdırmaz güç kaynakları, uçlarında kapaklı metal bir kasada yapılır.

• Hava geçirmez değil. Bunlar, plastik bir sızdırmaz olmayan kutuda veya elemanlar soğutulduğunda hava konveksiyonunun gerçekleştirildiği delikli metal bir kutuda gerçekleştirilenlerdir.

Üniteyi nereye kuracağınıza, hangi koruma sınıfının gerekli olduğuna ve bu ünitelerin hangi güç aralığında satıldığına karar verdiğinizde, LED şeridinin güç kaynağı devresinin hesaplanmasına geçebilirsiniz.

Güç kaynağı nasıl hesaplanır

Başlamak için, tipik LED ürünlerinin güç şemasına bakın.

Burada, LED'lerin türü ve doğrusal metre başına farklı sayıda parça için güç değeri ve ışık akısının tipik değerleri belirtilir.

Bunu kullanarak, tesisatınızdaki LED şeridinin toplam gücünü hesaplayabilirsiniz. 60 adet / m SMD 5050 LED ile 4 metre uzunluğunda bir ürün satın aldığınızı varsayalım. Güç 1 metre bant 14.4 watt. Güç kaynağının güçle hesaplanması aşağıdaki gibidir:

1. Yükün ne kadar tükettiğini belirleyin:

14,4 W / m * 4 m = 57,6 Watt

2.Güç kaynağı, ona bağlı yükten% 20-40 daha güçlü olmalıdır. Stok, çalışma koşullarına göre seçilir - iyi havalandırılmışsa, o zaman% 20 yeterlidir, eğer küçük bir kapalı alanda duruyorsa, özellikle örneğin yakınlarda ısıtma varsa% 40 yeterli olmayabilir. İlk davaya sahip olduğumuzu varsayalım (% 20'lik bir marj alıyoruz), o zaman en az kapasiteye sahip bir güç kaynağı satın almamız gerekiyor:

57,6 * 1,2 = 69,12 watt

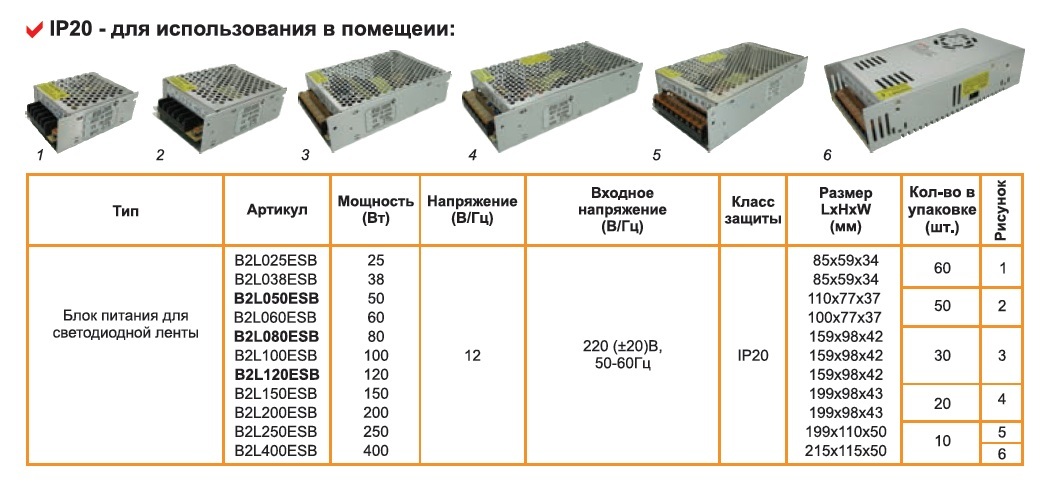

70 watt'a kadar yuvarlayın. Daha fazlasını yapabilirsiniz, ancak daha azını yapamazsınız - mağazada bulunan en yakın değeri seçin. Aşağıda, toptan tedarikçinin kataloğundan IP20 koruma sınıfına sahip güç kaynaklarının nominal kapasitelerinin tipik bir aralığını B harfinin altında görebilirsiniz - aktif soğutmalı (soğutucu) bir güç kaynağı ünitesi belirtilmiştir.

Ancak bazen güç kaynağı etiketinin gücü değil, maksimum çıkış akımını göstermesi, daha sonra akımı hesaplamak için gücü voltaja bölmeniz gerekir:

69,12 W / 12 V = 5,76 A

Yani, çıkış akımı en az 6 amper (yuvarlak) olmalıdır.

Bağlantı şeması

Hesaplama oldukça basit. Ancak, büyük uzunluktaki LED şeridi bağlamanın bazı özellikleri vardır, bu da tavanı odanın çevresine yakarken geçerlidir. Dikkate alınması gereken birkaç tipik bağlantı şemasını ve kuralını düşünün.

Ana kural, bir hatta 5 metreden fazla bant bağlamak değildir. LED şeritler bir nedenden dolayı 5 metrelik koylarda satılmaktadır. Mevcut yolları bu 5 metrelik akım tüketimi için tasarlanmıştır. Aşağıdaki bant parçaları böyle bir segmentin ucuna bağlanırsa, hattın sonuna voltaj düşmeleri olur, ısınır ve hızla başarısız olur.

DİĞERDEN BAŞKA BİR ŞEYE BAĞLANAN TÜM LED BANT KESİMLERİNİN TOPLAM UZUNLUĞU 5 METRE AŞMAMALIDIR.

5 metreden fazla bağlamanız gerekiyorsa, iki seçenek vardır:

1. Kabloyu güç kaynağından sonraki her bir uzunluğa yönlendirin.

2. 220V kabloyu döşeyin ve yeni güç kaynağına bağlayın.

İlk durumda, 12V hattının tel kesitinin en az 0.75 mm² olması gerektiğini, akıma göre doğru bir şekilde hesaplandığını dikkate almanız gerekir. Bilgi için, 5 metre LED şerit SMD5050 60 adet / m 72W veya 6A akım tüketir. Bir LED şeridi bağlamak için bazı tipik şemalar.

Toplam uzunluğu 5 metreye kadar olan bir segment için bir güç kaynağına:

Toplam uzunluğu 5 metreden fazla olan bir güç kaynağı ünitesine birkaç bant:

İki güç kaynağına uzun bir arka ışık bağlama:

Gördüğünüz gibi, bir LED şeridi için bir güç kaynağı seçmek zor değildir. Dikkate alınması gereken 3 faktör vardır:

1. Yer.

2. Şerit metre ve son bağlantı ve kurulum şeması.

3. Teyp tarafından tüketilen akım.

Böylece, arka plan aydınlatmasını veya aydınlatmayı düzenlemek için gereken güç kaynağı sayısını ve sayısını belirleyebilirsiniz.
