Kendinden regüleli ısıtma kablolarının kullanımı
Kablo ısıtması: yerden ısıtmadan buz sarkıtları olmayan çatılara kadar.
Son zamanlarda, giderek daha yaygın olarak kullanılmaktadır kablo ısıtma sistemleri. Bu tür sistemlerin uygulama alanları genişlemekte, kullanımları daha ekonomik, güvenilir ve verimli olmaktadır. Daha yakın zamanlarda, ısıtma kablosunun kapsamı belki de yerden ısıtma tesisatı ile sınırlıydı.
Şu anda, ısıtma kabloları ve hatta termofilm çeşitleri, su borularından binaların çatılarına kadar istediğiniz her şeyi ısıtmaya izin veren çok daha kapsamlı hale geldi. Ama önce her şeyin nasıl başladığını hatırlayın ...
Sıcak zeminin gelişim tarihi uzak geçmişe dayanır ve binlerce yıl olmasa bile birkaç yüzyıl vardır. Suchu adasında Aşağı Amur Bölgesi'ndeki kazılarda arkeologlar tarafından sıcak bir tabanın ilkel bir görünümü bulundu. V.V. Medvedev liderliğindeki bir grup bilim insanının keşfettiği “sıcak zemin” M.Ö. 1800-1600 yıllarına dayanıyor. Zemin cihazı, kil ile kaplanmış ahşaptan yapılmış bir kandı.
Tabii ki, böyle bir seks uzun süremezdi, ancak bilim adamları böyle bir bulgunun üç bin yıldan fazla bir süre önce atalarımızın evlerinde rahatlık yaratmaya çalıştıklarını ikna edici bir şekilde kanıtladığına inanıyorlar. Böyle sıcak bir zeminin hareketinin temeli bir ateşti, ardından dumanın kil kaplı ahşap kalıplardan geçmesi. Bu tür ısı kaynaklarından söz edilen, Çin'in yıllıklarında, Primorye ve Batı Sibirya'da bulunur.
Sıcak zeminler antik Yunanistan'da da biliniyordu. Isıtma işlemleri, fırından gelen ılık hava ile zemine döşenen borular yoluyla gerçekleştirildi. Ayrıca, Türk hamamlarındaki yerden ısıtmanın tarihi, cihazı henüz tarif edilene benzeyen yüzyıllardır sayılmaktadır.
Rusya'da, gelişmiş Batı teknolojilerinin tanıtımı sayesinde, geçen yüzyılın 90'larında sıcak zeminler yaygın olarak kullanıldı. Hızlı dağıtımları, cihazlarının oldukça basit olması, özel beceriler ve kurulum ve kurulum için pahalı araç ve ekipmanlar gerektirmemesi ile kolaylaştırılmıştır. Bu nedenle, yerden ısıtma birçokları için nispeten ucuz ve uygun fiyatlı hale gelmiştir.
Sıcak bir zemin sisteminin kullanımı özellikle zemin kaplamasının doğal veya yapay taş veya seramik karodan yapılmış olduğu durumlarda haklıdır. Bu tür malzemeler çekici ve pratik bir görünüme sahiptir, ancak maalesef soğuktur. Çıplak ayakla yürümek, tatsızdır ve hatta soğuk algınlığına neden olabilir. Küçük bir çocuk böyle bir katta oturursa ne olacağını hayal edin.
İlk ısıtmalı zeminler, rezistif ısıtma kablosu. Daha sonra, sıcak bir zemin oluşturmak için yeni unsurlar ortaya çıktı. Her şeyden önce, iki çekirdekli bir ısıtma kablosu ve buna dayalı paspaslar. Ayrıca daha yaygın hale geliyor film yerden ısıtma. Temeli, uzak kızılötesi radyasyon fenomenine dayanan özel bir termal filmdir.
Sıcak bir zeminin avantajları çeşitli faktörleri içerir. Sıcak zemin havayı kurutmaz, odada yumuşak ve eşit ısı oluşturur. Burada, bacakların sıcak tutulması ve kafanızın soğukta tutulması gerektiği popüler bir atasözünü hatırlayabilirsiniz. Zeminin yüzeyinde sıcaklık yaklaşık 24 derece olacaksa, o zaman halk bilgeliğiyle tamamen tutarlı olan 18 ... 20 içindeki kafa seviyesinde.
Ayrıca, sıcak zemin radyatörlerden kurtulmanızı sağlar, fazladan yer kaplamaz ve tesisin iç kısmını bozmaz.Bu zeminin önemli bir avantajı, diğer ısıtma sistemlerine kıyasla düşük özgül güçte olmasıdır.
Sıcak zeminin çalışma modlarının kontrolü kullanılarak yapılır sıcaklık kontrolörleriözel sensörler kullanarak sıcaklık kontrolü yapmak. Sensörler, ısıtma elemanları ile birlikte beton şapın içine monte edilir.
çok modern sıcaklık kontrolörleri (programlanabilir termostatlar) kullanıcı tarafından programlanan çeşitli modlarda çalışmanıza izin verir. Örneğin, kimsenin evde olmadığı gün boyunca minimum sıcaklık korunur ve akşamları hafifçe yükselir. Diğer seçenekler de mümkündür: hafta içi bir kır evinde düşük bir sıcaklık korunur ve sahipleri hafta sonları geldiğinde otomatik olarak önceden belirlenmiş bir seviyeye yükselir.
Bu tür sistemler iç mekanlarda iyidir. Ancak genellikle açık havada veya ısıtılmamış bir odada kablo ısıtmanın ayarlanması gerektiğinde durumlar vardır. Ve bu tür durumlar fazlasıyla yeterli. Bunlardan bazıları aşağıda kısaca açıklanmıştır.
Tank ve boru ısıtma
Su kuyusundan eve giden bir borunun donması nadir görülen bir durum değildir. Çoğu zaman bu, geceleri neredeyse hiç su tüketiminin olmadığı bireysel evlerde olur.
Apartmanlarda su, geceleri bile her zaman durmadan borulardan akar. Sonuçta, örneğin, yüz daireden en azından birkaç muslukta sızıntı yapmaları gerekiyor, birisi geceleri çamaşır makinesi kullanıyor - otomatik bir makine. Bu ince akış, borunun en şiddetli donlarda donmasına izin vermez.
Endüstriyel koşullarda, üretim sürecine uygun olarak çalışma sıvısı olan boru hatlarında ve tanklarda sıcaklığın korunması genellikle gereklidir. Her iki durumda da, soruna en iyi çözüm kablo ısıtma. Böyle bir ısıtmanın düzenlenmesinin en kolay yolu kendinden regüleli ısıtma kablosu. Böyle bir kablo zaten popüler bir isim elde etmeyi başardı - samreg.
Isıtmalı atık su boruları ve oluklar
Olukları ısıtarak, çatıda buz sarkıtlarının oluşumu gibi bir sorunu çözebilir. Böyle bir sistem "Buz sarkıtsız çatı" olarak adlandırılır. Bu, başkaları için güvenlik sağlamanıza ve ayrıca binanın çatısını ve cephesini onarma maliyetini azaltmanıza izin verir.
Böyle bir sistemi oluşturmak için ısıtma kablolarını kullanmak oldukça basittir, güvenilir ve verimli ve en önemlisi ekonomik olarak çalışacaktır. Bu durumda, kendinden regüleli ısıtma kablolarının kullanımı da en iyisidir.
Dış mekan ısıtma
Kendinden regüleli ısıtma kabloları donmayan açık hava alanları inşa ederken de vazgeçilmezdir. Bunlar basamak, sundurma, giriş, rampa gibi bina unsurlarıdır. Garajlara, otoparklara vb.Gibi girişler.
Bu tür uygulamalar için, özgül ısıtma gücü yaklaşık 250 ... 350 watt / m2'dir. Bu güçte bile, ısıtılmış yüzeydeki buz kabuğu mevcut olmayacaktır ve bu nedenle kaplamaya zarar vererek onu parçalamak gerekli olmayacaktır. Bu buz çözme sistemleri özellikle bir çözülme ve müteakip buzlanmanın beklendiği bilindiğinde banliyö evlerinde uygundur. Şehri güvenle terk edebilirsiniz.
Toprak ısıtması
Kablo sistemleri, seralarda ve spor çimlerindeki toprağı ısıtmak ve aynı zamanda toprağın güçlü dondurucular altında donmasını önlemek için vazgeçilmezdir. Bu durumlarda, kendi kendini düzenleyen bir ısıtma kablosu kullanmak da en iyisidir. Yüksek maliyetine rağmen, düşük enerji tüketimi nedeniyle işletimdeki sistem daha ucuz olacaktır.
Kendinden regüleli bir ısıtma kablosu nasıl
Kendinden regüleli bir ısıtma kablosu, birbirinden bağımsız birçok elemandan oluşan bir yarı iletken matristir.Aşağıdaki şema şematik yapısını göstermektedir: geleneksel olarak değişken dirençler olarak bağlanan yarı iletken yapılar, iki iletken bakır iletken arasında paralel bağlanmıştır.

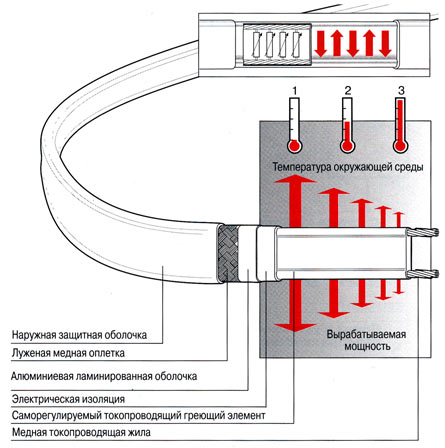

Şekil 1. Kendinden regüleli ısıtma kablosunun tasarımı.
Bu “değişken dirençlerin” ana özelliği, ortam sıcaklığının etkisi altında dirençlerini değiştirmeleridir. Isıtma kablosu elemanlarının bu eşsiz özelliği, TCS'lerinin (direnç sıcaklık katsayısı) diğer yarı iletken tiplerin ve hatta daha fazla iletkenlerinkinden daha yüksek bir büyüklük sırası olmasıdır.
Sıcaklık ne kadar düşük olursa, böyle bir "kesit - rezistörün" direnci o kadar düşük olur ve bu nedenle akım ve ısıtma gücü o kadar büyük olur. Sıcaklık arttıkça, bölümün direnci artar ve şekilde gösterildiği gibi ısıtma gücü azalır. Aynı zamanda, komşu alanların karşılıklı etkisi minimaldir ve kaldırılan elemanlar, benzerlerinden neredeyse bağımsız çalışır. Böylece, kendinden regüleli ısıtma kablosunun her bir elemanının aynı zamanda bir sıcaklık kontrolörü ve bir sıcaklık sensörü olduğu ortaya çıkar.
Kendinden regüleli bir ısıtma kablosuna dayanan sistemlerin avantajları arasında artan güvenlik, dayanıklılık, kurulum ve kullanım kolaylığı, ek ekipman olmadan tam kontrol otomasyonu bulunur.
Böyle bir kablonun önemli bir yararlı özelliği, 20 cm'den başlayarak herhangi bir uzunlukta parçalara kesilebilmesidir.Bu, onu kalıntı ve hurda olmadan kullanmanıza izin verir ve gerekirse istenen boyutta parçaları kolayca ekler. Bu oldukça sık olur, örneğin, bir yerde, iyi bir tasarımın aksine, çatının hala çözülmediği ortaya çıkar.
Güç kaynağı ağına bağlantı için, tedarik kapsamında özel kaplinler bulunur. İkincisi, ısıyla daralan plastikten yapılmış çeşitli şekillerde tıkaçlar ve tüplerdir.
Isıtma kablolarının sınıflandırılması
Kendinden regüleli ısıtma kabloları, uygulama koşullarına ve çalışma sıcaklığına bağlı olarak birkaç tipe ayrılır. Örneğin, bir kır evi için küçük çaplı su borularını veya klima drenaj borularını çözmek için 65 ° C sıcaklığa sahip bir kablo yeterlidir. Böyle bir kablo düşük sıcaklık kategorisine aittir. Kural olarak, özgül gücü küçüktür ve 15 W / m'dir. Kablo, özel braketler kullanılarak borulara sabitlenir.
Maksimum ısıtma sıcaklığı 120 ° C'ye kadar olan kabloların oluklarda ve çatı buz çözme sistemlerinde ve ayrıca orta çaplı endüstriyel tankların, tankların ve konteynerlerin ısıtılması için kullanılması önerilir. Bu tür kablolar orta sıcaklık grubuna aittir, özgül güçleri 10 ... 33 W / m arasındadır.
Boru ve tank hacimlerinin yeterince büyük olduğu endüstriyel bir ortamda gerekli sıcaklığı ve donma korumasını korumak için, yüksek sıcaklıkta kendi kendini düzenleyen ısıtma kablolarının kullanılması önerilir. Maksimum çalışma sıcaklıkları 190 dereceye ulaşır ve belirli güç 15 ... 95 W / m arasında değişir.
Kendinden regüleli ısıtma kablolarının dış kabukları, agresif kimyasal ortamlara ve korozyona dayanıklı malzemelerden yapılmıştır, bu da soğuk koşullarda donmaya ve kristalleşmeye eğilimli kimyasallarla boru hatlarında bile kullanılmalarını sağlar.
Yukarıda anlatılan tüm kablolar 220 V'luk bir aydınlatma şebekesinde çalışacak şekilde tasarlanmış olup, 12 ve 24 V'luk çalışma gerilimlerine sahip kendinden regüleli ısıtma kabloları üretilmektedir.Ana amaçları soğutma ve inşaat sektörlerinde ve en önemlisi araçlarda çalışmaktır.
