İki, üç veya daha fazla yerden aydınlatma kontrolü
Bir "apartman" elektrikçisinin en yaygın görevlerinden biri, bir veya daha fazla fikstür takmaktır. Genellikle bu herhangi bir sorun yaratmaz, çünkü bir anahtarı bağlamak oldukça basittir. Ancak genellikle, ampulün birkaç yerden, örneğin iki, daha az sıklıkta açıldığından emin olmanız gerekir. Bu makalede, birkaç anahtar yardımıyla aydınlatma kontrol şemalarını ele alacağız.
İki yerden ışık kontrolü
Bu sorun genellikle, örneğin ön kapı ve kapının yakınında, avlu girişinde ve birkaç katlı evlerde özel evlerde bulunur, böylece herhangi bir yerden ışığı açmak ve merdivenlerden güvenle inmek mümkündür.
Ana sorun, bir lambaya iki sıradan anahtar takarsanız, onları nasıl bağlarsanız kullanın, ya açık olmalı ya da her ikisi de kapalı olmalıdır. Bu nedenle, böyle bir şemaya göre birkaç yerden aydınlatmayı tamamen kontrol etmek mümkün olmayacaktır.
Bu sorunu çözmek için devre kesici. Böyle bir cihaza daha doğru bir şekilde anahtar denir. Geçiş anahtarının devresine ve özelliklerine bakalım.
Burada devre kesicinin normal devre kesiciden farklı olduğunu görüyoruz. Standart versiyonda kontak kapalı veya kapalı ise, hareketli kontak bir hatta veya başka bir hatta kapanır, bu yüzden ona bir anahtar dedim.
Bu devrenin nasıl çalıştığını hala anlamıyorsanız, durumlarını göz önünde bulundurun:
1. Her iki anahtarda da tuş “UP” konumuna basılır - ışık yanar, akım “üst” kablodan akar (yukarıdaki şemaya bakarsanız).
2. İlk anahtar “AŞAĞI” konumdayken, ikinci anahtar “YUKARI” (veya tersi) - devreden akım geçmiyor, lamba yanmıyor.
3. Her iki anahtar da "alt" konumda - akım "alt" kablodan akar ve lamba yanar.
Devre inşa etmek için yeterince basit:
1. Koşullara bağlı olarak dağıtım kutusundan veya başka bir şekilde lambaya doğrudan sıfır bağlayın
2. Üç çekirdekli bir kablo, güç kaynağına en yakın anahtara kadar uzanır (örneğin 220V ağ). İlk çekirdek, anahtarın fazına ve orta hareketli kontağına bağlanır. Aşağıda anahtarın ve devresinin terminallerini tekrar tekrar sunuyoruz.
3. Kalan iki kablo bir çift çıkış sabit kontağına ve ikinci bir anahtara bağlanır.
4. İkinci anahtarın orta hareketli kontağından, giden fazı alır ve lambaya bağlarız.
Geçiş anahtarı olağan olandan farklıdır, çünkü anahtarlama kontağı vardır, bu yüzden üzerinde iki yerine bağlantı için üç terminal vardır. Ayrıca bir, iki ve üç anahtardır. Daha sonra bu şema, aşağıdaki şekilde gösterildiği gibi anahtarların ve lamba gruplarının sayısına göre basitçe çoğaltılır.
Ben merak: Farklı bağlantı kutularından minimum kablo maliyeti ile anahtarların her birine sıfır ile bir faz bağlama şansınız varsa, bu devrenin alternatif bir versiyonunu kullanabilirsiniz. Ampulün hareketli bir kontağa bağlanması ve sıfır ile fazın sabitlenmesi ve olduğu gibi yansıtılması bakımından farklılık gösterir.
Nasıl monte edilir
Kurulum kolaylığı için, ilk anahtara daha yakın olan ve ikincisine daha yakın olan kabloları nasıl döşeyeceğinizi önceden düşünmeniz gerekir - gelen faz veya lambalı bir dağıtım kutusu veya belki ikisi de ... Ama çoğu durumda basit bir üç telli kablo veya kabloya ihtiyacınız vardır, Çalışma ve kurulum koşullarına bağlı olarak aşağıdakiler uygundur:
-
VVG 3x1.5;
-
PVA 3x0.75 ... 3x1.5;
-
ШВВП 3х0.75 ... 3х1.5;
-
Ya da benzer bölümlerin NYM'sinin bir yabancı analogu.
Bu kablolardan gelen telleri ayrı olarak kullanabilir ve esneklik sınıfına karşılık gelen PV markasının tek çekirdekli bir telini satın alabilirsiniz, örneğin PV-1 sert bir monolitik versiyondur. Bu durumda, özellikle çok renkli damarları seçerseniz, hata olasılığı azalır. Aşağıdaki resim montaj seçeneklerinden birini daha görsel bir biçimde göstermektedir:
Üç veya daha fazla yerin yönetimi
Lambanın üç veya daha fazla yerden yanmasını istiyorsanız, çapraz anahtarlar savaşa girer, bazen ara anahtarlar olarak adlandırılır. Devre aşağıda gösterilmiştir.
Yeni başlayanlar üç yerden ışık kontrol devresi ile korkabilir, ancak anlayalım. Çapraz geçiş anahtarı - bu, aynı anda yalnızca bir anahtarla iki kişi grubu değiştirildiğinde aynı geçiş anahtarıdır. Görünür kısımdaki tek fark, kabloları bağlamak için çapraz 4 terminallerinde ve geçit 3'te olacaktır.
Neden bir çapraz anahtara ihtiyacım var? Daha sonra, iki yerden aydınlatma kontrol devresinde, geçiş anahtarları iki tel ile bağlanır ve bu nedenle, lambanın gerekli güç besleme hattı seçici olarak bağlanır. Burada ayrıca bu tel çiftini birbirleri arasında değiştirmeniz gerekir, bunun için bir çapraz anahtar kullanırlar.
Devrenin mantığı basittir, sadece anahtara göre, anahtara göre soldan sağa, A, B ve C olarak anahtarları atadığımızı anlayalım.
1. Her üç anahtar da “üst” konumdadır - akım kırmızı çizgi boyunca akar ve lamba yanar.
2. “A” yı “aşağı”, geri kalanı “yukarı” konumuna getirin. Daha sonra faz mavi çizgiye uygulanır ve lamba kırmızı olana bağlanır - akım akmaz. "B" - "aşağı" anahtarını değiştirirseniz, lamba yanacaktır, çünkü akım şemadaki kırmızı çizgi boyunca gidecek, “C” yi değiştirirseniz aynı olacaktır, sadece akım şemadaki mavi çizgi boyunca ilerleyecektir.
Kalan hükümler benzerdir.
Üç kademeli bir anahtarlama devresini monte etmek oldukça basittir. Fazı, aşırı geçiş anahtarlarından birinin orta kontağına bağlarız ve ikinci geçişten, orta kontağından lambaya bir tel döşeriz.

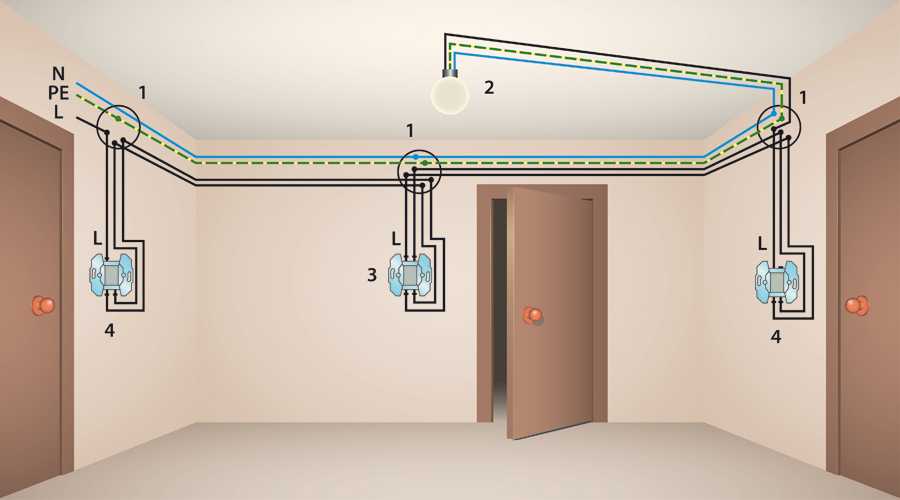

Herhangi bir sırayla ilk geçişten ve herhangi bir terminale çapraz olarak ve ikinci terminal çiftinden diğer geçişte iki kablo bağlarız. Böyle bir bağlantı aşağıdaki şekilde daha açık bir şekilde gösterilmiştir.
Bir armatürü kontrol etmek için anahtar sayısındaki bir başka artış, sadece boşluğa çapraz anahtar ekleme ilkesidir. Aşağıda 4 noktalı bir ışık kontrol devresi bulunmaktadır.
Aynı şema, ancak 5 yerden kontrol için:
Sonuç
Birkaç yerden yukarıdaki ışık kontrol devreleri oldukça basittir, ancak bir dezavantajı vardır - kablolarda ve yüksek tüketimlerinde karışmak kolaydır. Strobe veya hattı harici bir şekilde döşemenin maliyeti göz önüne alındığında, bu ekonomik olarak uygun olmayabilir, rotanıza birkaç ışık takmak daha kolay olabilir. Ancak, daha kolay bir yol var - aydınlatma kontrolü için darbe röleleri, bunları bu makalede ayrıntılı olarak inceledik: Darbe röleleri ve kullanımları
