Modern otomatik sulama sistemleri nasıl düzenlenir ve çalışır
Elektrik uzmanlarının bilgisinin tüm uzmanlık alanlarından insanlar için gerekli hale geldiği zaman geldi. Elektronik kullanımına dayalı yeni teknolojiler, mikroişlemci gelişmeleri hayatımıza ve günlük yaşama sağlam bir şekilde girdi.
Artık sıradan bitki bakımı bile otomatikleştirilebilir, kullanıcı parametrelerini ayarladıktan sonra mikro iklimi koruyacak, katı ölçülü sulama sağlayacak ve büyüme ve gelişme için en uygun koşulları yaratacak robotlara ve otomatik sistemlere emanet edilebilir.
Hidrolik devrenin bileşimi ve açıklaması

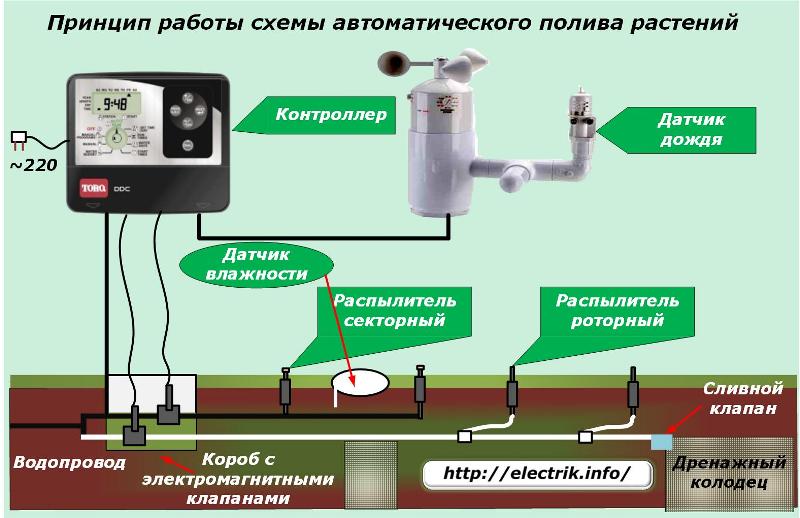

Otomatik bitki sulama sisteminin çalışması için gerekli ana elemanlar, otomasyon prensibini açıklayan resimde gösterilmiştir.
Böyle bir sistemin ana hedefi, gerçek yağış dikkate alınarak bitkilere kesinlikle ihtiyaç duydukları su miktarını sağlamaktır.
Bu amaçla, mevsime bağlı olarak bitkilerin iyi bir gelişimi için nem miktarı hakkında bilgi sağlayan çok sayıda bilimsel çalışma yapılmıştır. Örneğin, çim çimen büyümesi için yaz ayı boyunca yaklaşık 120-150 ml su gerektirir. Günlük normlara yeniden hesaplandığında, ihtiyaç 4 ÷ 5 ml olacaktır. Çalılar daha az gerekir.
Referans toprağına monte edilmiş nem yaz sakini topraktaki nemin varlığını sürekli analiz eder, kontrolöre bilgi gönderir, bunu işler, tedarik süresini ve hacmini ayarlar.
Sulama suyu, su kaynağından alınabilir, bunlar şunlar olabilir:
1. merkezi bir su tedarik sistemine bağlı;
2. ayrı ayrı kullanılır.

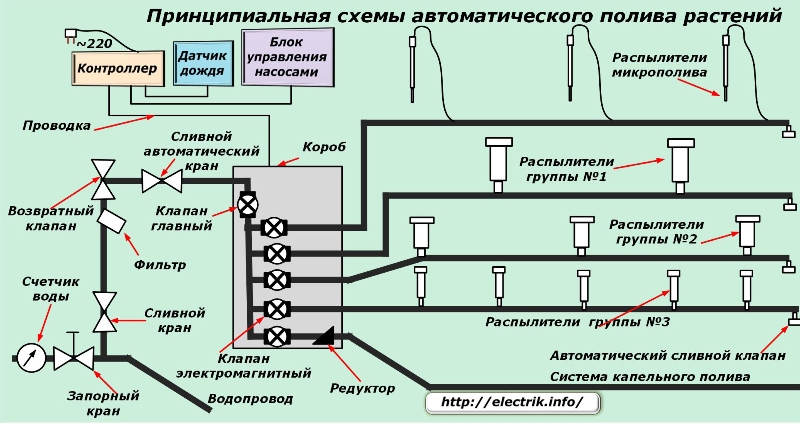

Otomatik sulama sisteminin girişinde, kabul edilen hidrolik devreye bağlı olarak bir su sayacı ve bir elektrikli pompa monte edilmiştir. Toprağa gömülü karayolları, sisteme kirli yeraltı suyu girme olasılığını dışlayan çek valflerle donatılmıştır.
Kış donlarının başlamasından önce sistemden su çıkarmak için bir tahliye musluğu monte edilir. Filtre, suyun giden hatlar boyunca dağıtılmasından önce otomatik sulama sistemine giren olası kirleticileri giderir. Solenoid valflerin normal çalışmasını sağlar.
Girişteki karmaşık, dallı sistemlerde, elektromanyetik tipte özel bir tasarımın ana valfi, kontrolörden kontrol etme olasılığı ile su darbesine karşı koruma ile donatılmıştır. Ülke ve ev sulamada pratik olarak kullanılmaz.
Kontrollü solenoid valfler, hatların ortasındaki toprağın içindeki plastik muhafazalara monte edilir. Sayıları dallanma yapısına, belirli bir alanda uygulanmasına bağlıdır.
Otomatik sulama sistemi hatlarında su basıncı daima korunur. Boru hatları, adaptörler, bağlantı parçaları, kurulum yöntemleri güvenilir bir şekilde dayanmalı, sızıntıları ortadan kaldırmalıdır. Bu nedenle, içinde 10 bar basınca dayanabilen özel polietilen boru tasarımları kullanılır.
Sulama bölgesine su dağıtımı, damla sulama sistemi de dahil olmak üzere çeşitli püskürtme tabancalarına sahip özel kutularda bulunan elektromanyetik valflerle düzenlenir. Çalışma bölgeleri tarafından birleştirilirler.
Her bölge, belirli tipteki bitkilerin gelişimi için en uygun olan aynı tip sprey gruplarının çalışması için yaratılır ve sırayla kontrolörden çalışmaya dahil edilir. Toprağın tüm otoyollardan eşzamanlı sulanması uygulanmaz.
Damla sulama sisteminin içine bir dişli kutusu monte edilmiştir. Damlacıklar oluşturmak için sistemde izin verilen optimum su basıncını korur.
Otoyolların sonundaki otomatik tahliye vanaları, artan toprak nemi oluşumunu dışlar, sistem açıldığında drenajına katkıda bulunur.
Kontrolörün konumu, bakım kolaylığı, erişim ve çevre koruma kolaylığı dikkate alınarak seçilir. Dış mekanda kullanım için tasarlanmış özel bir hava geçirmez kutu da kullanabilirsiniz.
Bir elektrik güç kaynağı ağına ve elektromanyetik vanalara, neme dayanıklı özel kablolara sahip yağmur sensörlerine ve tellere bağlanır. Tellerin uçlarını sulama sisteminin kutularına monte etmek için, nemin metal parçalara nüfuz etmesini önleyen evrensel silikon dolgu maddeleri kullanılır.
Kontrolöre güç beslemesi genellikle entegre bir güç kaynağı yoluyla bir ev ağından (220) gerçekleştirilir. Küçük sistemler için piller veya şarj edilebilir piller kabul edilebilir.
Kontrolör yağmur sensörünün çalışmasını kontrol eder, aşırı ısınmasını önlemek için yağış sırasında sulamayı durdurmanızı sağlar.
Otomatik sulama sisteminin ana parçaları
Bunlar:
-
kontrol ünitesi;
-
yağmur sensörleri;
-
kontrollü solenoid valfler;
-
püskürtücüler;
-
filtreler;
-
otomatik tahliye musluğu;
-
boru hatları ve bağlantı parçaları;
-
damla boruları;
-
hidrolik damla sulama dişli;
-
mikro püskürtücüler.
Su kaynağı
Bireysel bir su kaynağı varsa. bir tank yapabilir veya büyük bir tank satın alabilirsiniz. Yağış sırasında yağmur suyunu toplamalı veya yakındaki bir havuzdan veya kuyudan su pompalamalıdır. Aynı zamanda sıcaklığı çevredeki havadan ısıtılacaktır. Bunun bazı bitki türlerinin büyümesi üzerinde olumlu bir etkisi olacaktır.
Depoyu doldurmak için, üst ve alt su dolum seviyelerini kontrol eden otomatik kontrol ünitesine sahip bir pompaya ihtiyacınız olacaktır.
Bitkileri merkezi bir su kaynağından sularsanız, sudaki çamaşır suyu safsızlıklarının varlığını dikkate almalısınız, bu da birçok çiçek türünün, ısı seven sebzelerin gelişimi üzerinde olumsuz bir etkiye sahip olabilir.
Sondaj kuyusundan su verildiğinde, sistem performansının ihtiyaçları için pompanın teknik özellikleri doğru seçilmelidir. Ayrıca, verimlerini, hizmet özelliklerini dikkate alarak filtreler de yüklemelisiniz.
Otomatik bir sulama sisteminin tasarımına başlamadan önce, su kaynağı kaynağının gücünü su akışı ihtiyaçları ile analiz etmek, şebekede farklı basınçlar oluştururken bunları karşılaştırmak ve gerekli rezervi sağlamak önemlidir.
Kontrol ünitesi
Otomatik sulama sistemleri için serbest mikrodenetleyicilerfarklı sayıda yönetim ve kontrol fonksiyonuna sahip olmak. Çalışma modunu belirli bir çalışma süresi için önceden ayarlamanıza izin verir.
Dijital arayüzlü kontrolörler, sulama ile programlama sürecini basitleştirir, küçük boyutlara sahiptir, farklı konfigürasyonlardaki sulama sistemleri ile çalışmak üzere tasarlanmıştır.
Dijital mikrodenetleyicilerin yararlı özellikleri şunlardır:
-
sulama sistemlerinin başlatılması için çeşitli programların varlığı;
-
mevsimi dikkate alarak farklı çalışma programlarının uygulanması;
-
çeşitli modların açılması arasında gecikmeler sağlanarak sulama süresinin düzenlenmesi ve sınırlandırılması;
-
denetleyici belleğine programlanmış manuel çalışma modunun parametrelerini girme ve kaydetme yeteneği;
-
ek pil gücü kullanırken program ayarlarının yapılması ve kaydedilmesi;
-
girilen ayarları görüntüleme kolaylığı;
-
elektrik kesintisi durumunda öngörülen eylem algoritması;
-
elektronik cihazlar için mevcut standartlara uygunluk;
-
don ve yağmur sensörlerini kontrol etmek için kablosuz modeller de dahil olmak üzere popüler üreticilerin harici sensörlerini bağlama yeteneği;
-
elektrik bağlantılarının yerleşik teşhisi;
-
önizleme işlevleri.
Solenoid valflere güç vermek için, çoğu zaman kontrolörler 24 voltluk bir voltaj yayar.
Yağmur sensörleri
Yağış sırasında sulamayı otomatik olarak hariç tutmak için oluşturulurlar. Size şunları sağlar:
-
ıslak havalarda aşırı sulama nedeniyle bitkilerin su basmasını önlemek;
-
su kaynağı, ekipman kaynağı kaynağından en az% 30 su tüketimi tasarrufu.
Yağmur sensörleri kablolanabilir veya bir radyo kanalında çalışabilir. Donma olasılığı olan iklim koşulları için, don sensörleri ile desteklenebilirler. Kasaları bina yapılarına veya özel braketlere monte edilir.
Kablolu modeller, braketler veya kaplinler kullanarak neme dayanıklı bir elektrik kablosuyla bağlanır.
Kablosuz cihazlar aşağıdakilerle donatılmıştır:
-
çok fonksiyonlu alıcı cihaz;
-
LCD ekran
-
sinyal göstergeleri.
Sağladıkları:
-
su tasarrufu rejimlerini sağlamak için sulamada yenilenmenin planlanan gecikmeleri;
-
sensörü istediğiniz zaman otomatik çalışma için devre dışı bırakmanıza veya etkinleştirmenize izin veren bir sistemin kullanılması;
-
modların gösterilmesi;
-
hassasiyet modu seçimi;
-
kurulum kolaylığı.
Solenoid valfler
Çeşitli tiplerde solenoid valf cihazları, akışın hidrolik direncini solenoid tarafından kontrol edilen valf pozisyonuna göre değiştirerek sulama sırasında su spreyinin uzaktan kontrolü için tasarlanmıştır.
Boru hatlarına bağlantı için dişli bir bağlantı veya vida kelepçeleri kullanılır. Çalışma sırasında uygun bakım için hızlı, güvenilir montaj ve devreden sökme sağlayan tasarımlar tercih edilmelidir.
Yüksek kaliteli valf gövdeleri, korozyona ve ultraviyole karşı oldukça dayanıklı olan fiberglas ve paslanmaz çelik elemanların eklenmesiyle yüksek mukavemetli derecelerde polipropilenden yapılmıştır.
Elit modeller aşağıdakilerle donatılmıştır:
-
sistemde su darbesi oluşumunu ortadan kaldıran pürüzsüz bir kapatma cihazı;
-
ortamın termal genleşmesinin etkisini dikkate alarak akış hızını düzenleyen bir jet;
-
arttırılmış mukavemetli bir membran ve dayanıklılık ve sızdırmazlığı sağlayan bir sızdırmazlık sistemi;
-
manuel kontrol kolu;
-
akış ölçüm sistemi ve kontrol cihazı.
Popüler özellikler:
-
Bar'da çalışma basıncı;
-
l / dk cinsinden verimlilik;
-
harici ve dahili bağlantı için diş tipleri;
-
amperlerde tutma ve başlatma akımı ile volen olarak solenoid bobinin elektrik beslemesi.
Boya tabancaları
Püskürtme makinesinin (sprinkler) ucunda bulunan nozul deliklerinden bir su akışı sıkarken, belirli bir mesafeden püskürtülen küçük bir damla bulutu veya bir jet oluşturulur.
Püskürtücü muhafazası monolitik olabilir veya püskürtme aralığını arttırmak için kayar hareketli bir parçaya sahip olabilir ve püskürtme ucu sayısı bir ila on veya biraz daha fazladır.
Yapısal olarak, püskürtücüler iki tür su kaynağına göre oluşturulur:
1. akış basit basınç altında yönlendirildiğinde sektörel;
2. döner, kullanarak büküm, türbülans santrifüj prensibi.
İlk durumda, bulut aralığı beş metreye kadar ulaşır ve jetin nozuldan dağılma açısı tasarımına bağlıdır ve 40 ila 360 açısal derece arasında değişebilir. Ayarlanabilir dağılım açısına ve eşit aralıklara sahip, dikdörtgen alanların verimli bir şekilde sulanmasını sağlayan tasarımlar vardır.
Döner atomizörler aşağıdakilerle oluşturulur:
1. meme mekanizmasını yuvadan uzatarak - modifikasyon “açılır”;
2. uzatmasız - “çalı”.
Geri çekilebilir mekanizma, püskürtme aralığını kontrol etmenizi, karmaşık bir yapılandırmanın bölgesini daha verimli bir şekilde ele almanızı sağlar.
Püskürtülen akımın çok jetli dönüşü, katı formülasyonlarda bile nemin toprağın içine daha iyi nüfuz etmesine izin verir, bu da yamaçlardaki nemin boşalmasını önler. Tek tip bir bulut oluşturmak için nozullar kesinlikle seçilir ve akış sektör diskleri tarafından döndürülür.
filtreler
Hidrolik hatların iç boşlukları temiz olmalıdır. İçine hapsolmuş herhangi bir mekanik parçacık, solenoid valflerin veya memelerin çalışmasını engelleyebilir. Yüksek kaliteli filtrelerin kullanılması, kirleri gidermenizi, suyu arıtmanızı ve ekipmanın uzun bir hizmet ömrünü sağlamanızı sağlar.
İnce kum sistemini temizlemek için özel filtre tasarımları kullanılır.
Tahliye vanası
Çalışmadığı zaman hattaki nemi gidermek için kullanılır - sistemi boşaltmak için.
Hidrolik devrede basınç oluştururken, valf membranı tahliye deliğini kapatır, tamamen bloke eder ve hattın ucunun sızdırmazlığını sağlar. Pompa çalışmayı durdurduğunda, geri tepme yayı valfi geri zorlar ve suyu sistemden çıkarmak için tahliyeyi açar.
Birkaç tahliye vanasının eşzamanlı çalışması, elektromıknatısların çalışmasını etkileyecek bir su darbesi oluşturabilir. Mevcut bölge için bir vana takarak sistem tasarımı aşamasında bu tür durumlardan kaçınırım.
Borulama ve ek parçaları
Otomatik sulama sistemleri, sistem performansına göre seçilen dış çapları 25 ila 110 mm olan 6 ila 10 bar basınca dayanacak şekilde tasarlanmış polietilen borularda daha iyi çalışır.
Bağlantıları sıkıştırma bağlantı parçaları veya kaynak ile yapılır. Metal ve plastik muhafazaların ve bağlantı parçalarının Teflon bant ile sızdırmaz dişli bağlantılara bağlanmasına da izin verilir.
Damla boruları
Sebzelerin, çalıların, bahçe ağaçlarının damla sulamalarını sağlamak için, toprağa gömülmeden toprağın yüzeyinde bulunan küçük boruların bir labirenti şeklinde 20 ÷ 50 cm mesafelerde damla sistemleri yerleştirmek için kullanılırlar.
Damlama borusu, yüzeyi 1,5 barlık sistem basıncında saatte 1 ÷ 4 litre hızda nemlendirmenizi sağlar.
Özel kimyasallarla işlenmiş damlama borusu tasarımları vardır. Gövdeyi köklerin deliklere girmesinden korurlar ve toprağın içine yerleştirilebilirler.
Hidrolik dişli damla sulama
Pompanın çalışma değerinden 1,5 bara kadar basıncı azaltmak için tasarlanmıştır. Püskürtme olmadan sadece damla sulama kullanan sistemler için hidrolik şanzıman kullanılmaz.
Mikro püskürtücüler
Sınırlı alanı 0.5 ila 5 m olan yerlerde kullanın.Çiçek yatakları, çiçek yatakları, çalılar, katı topraklarda etkili bir şekilde çalışın.
Otomatik sulama sistemi, bitkilerin gelişimi için elverişli koşullar yaratmanıza izin verir, bahçe, çim, bahçe, yazlık bakımı için uzun bir günlük rutin ihtiyacını ortadan kaldırır.
Kullanımı şunları yapmanızı sağlar:
-
ülkede sağlıklı, bakımlı bitkiler yetiştirmek;
-
güzel bir çim oluşturmak;
-
doğrudan insan katılımı olmadan tek tip sulama sağlamak;
-
su tüketiminden tasarruf edin.
