Döşeme yerden ısıtma

Konforlu yaşam koşullarını sağlamak için konut binalarını ısıtma yöntemleri sürekli olarak geliştirilmektedir. Bunlar arasında, en düşük bina yapısının - zemin - elektrikli ısıtma sistemi giderek daha fazla popülerlik kazanıyor.

Doğru kurulum sistemi ile, ısıtma elemanlarının ısısı sadece doğal dolaşım kuvvetlerinin etkisi nedeniyle yukarı doğru yönlendirilir. Temelin ve alt elemanların etrafını ısıtma tüketimi, bir ısı yalıtımı tabakası tarafından engellenir ve yansıtıcı bir ekranla odaya yönlendirilir.

Bir karo altına sıcak bir zemin döşemek için teknoloji aşamaları

Herhangi bir ısıtma elemanı için kurulum sırası elektrikli yerden ısıtma kesin olarak tanımlanmıştır. Buna kesinlikle uyulmalı ve uygulanmalıdır.

Güvenilir çalışma için karo altına sıcak bir zemin döşemek aşamalara ayrılmalıdır:

• planlaması;

• temel hazırlığı;

• bir ısı kalkanı oluşturun;

• ısıtma elemanlarının montajı;

• elektrik devresinin kurulumu, sağlık kontrolleri;

• sabitleme şapı dökmek ve fayans döşemek;

• sabitleme şapı tamamen katılaşana kadar monte edilmiş sistemi oda sıcaklığında tutmak;

• işlemi otomatik modda test ederek yük altındaki devrenin açılması.

Döşemeden ısıtma planlaması

Bu aşamada önemlidir:

• sıcak bir zemin kurma olasılığı için bina yapılarının özelliklerini dikkate almak;

• Mevcut tüm ısıtma elemanları modellerine aşina olun;

• odanın spesifik koşullarına göre yeteneklerini analiz etmek;

• teknik özelliklere ve maliyete göre en uygun sistemi seçin;

• döşeme yerlerinin belirlenmesi ve ısıtma elemanlarının yokluğu, bir sıcaklık sensörünün yerleştirilmesi, bir sıcaklık regülatörü, bir elektrik dağıtım kutusu ile bir ölçekte bir diyagram veya odanın bir taslağını çizmek;

• tüketilen elektriğin gücünü hesaplamak ve temelde güç kaynağı ağına bağlanmak için bir elektrik devresi oluşturmak, nominal yük ve koruma cihazları için kablo markalarını seçin.

Temel Özellikleri

Standart bir projeye göre profesyonel bir inşaat organizasyonu tarafından tasarlanan çok katlı bir binada yaşıyorsanız, zemin tabanı büyük olasılıkla sağlam bir temel veya geçiş elemanlarına güvenilir bir şekilde döşenmiş betonarme bir levhadır. İklimsel etkiler, hava değişiklikleri, değişen mevsimler nedeniyle vardiyalara ve deformasyonlara maruz kalmaz.

Bu durumda, işletim sırasında sıcak zeminin tabanı, dış etkilere direnen güvenilir bir yekpare yapı temsil edecektir. Isıtma sisteminin mekanik hasar görmeden uzun süre iyi çalışmasını sağlayacaktır.

Özel bir evde, özellikle ahşaptan yapılmış, büzülme mümkündür, kalitesiz montaj ile duvarların veya temelin deformasyonu oluşturulabilir. Bu konu dikkatle analiz edilmelidir. Tabanın hafifçe yer değiştirmesi yapının bozulmalarını oluşturur. Şapta çatlak oluşumuna, ısıtma elemanlarında hasara yol açarlar.

Yerden ısıtmanın döşeme şeması

Gerekli ısıtma alanının tam olarak belirlenmesi ve işaretlenmesi için yaratılmıştır. Isıtma elemanlarının mobilya, banyo, buzdolabı ve diğer büyük boyutlu sabit nesnelerin altına monte edilmesi mantıklı değildir.

Buna ek olarak, bazıları, örneğin küvet en azından yarısı suyla doldurulduğunda ve bir kişi hala içine girdiği zaman, sıcak zeminin elemanları üzerinde artan bir statik yük uygulayabilir. Bu tür yüklerden dirençli kablolar zarar görebilir.

Isıtma elemanları, kapsama alanı oda alanının% 70'ine kadar olduğunda odayı etkili bir şekilde ısıtabilir. Kablo sistemleri ve 20 film sistemi için duvarlardan en az 10 cm boşluk bırakılır. Boru hatlarından girintiler ve farklı sıcaklık farklarına sahip çıkıntılı yapı parçaları da yapılır.

Sıcaklık regülatörü, sahibine uygun bir yerde zemine 30 cm'den daha yakın olmayan bir duvara monte edilir. Onun için, kasanın dış boyutları boyunca gizli kablolama ile, duvara bir montaj deliği açmanız, ondan zemin seviyesine kadar takip eden bir duvar yapmanız gerekecek, Bağlantı kablosunu kapıya döşemeniz gerekecek.

Sıcaklık sensörü, en yakın ısıtma elemanlarından eşit bir mesafede yerleştirilmiş, 20x20 mm kesitli bir zemin odasına yerleştirilen kapalı bir oluklu hortum içine yerleştirilir. Sıcaklık sensörünün konumu ve montaj hortumu döşeme şemasında belirtilmiştir.

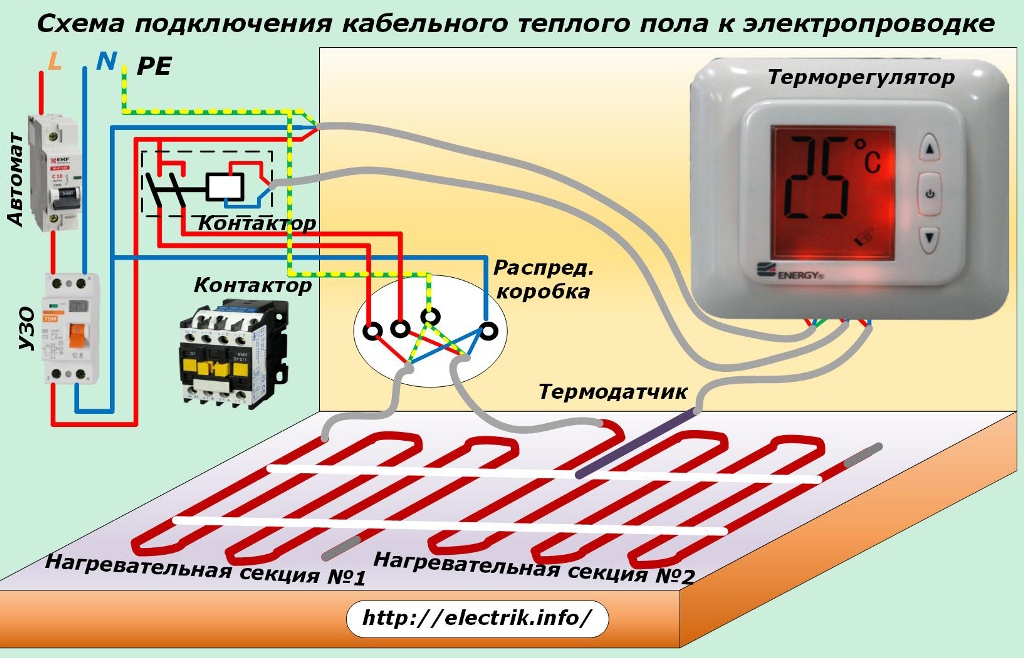

Yerden ısıtma için bağlantı şeması

Döşeme şemasına göre, hesaplama gerekli ısıtma alanını ve gerekli sayıda ısıtma elemanını belirler. Bu veriler yükün güç tüketimini netleştirecektir. Tüm elektrik hesaplamaları için temel görevi görecektir:

• güç devresini ve sıcaklık ölçüm devresini bir sensöre bağlamak için kabloların markasının ve kesitinin belirlenmesi;

• nominal yük akımına göre bir devre kesici ve bir artık akım cihazı veya bir diferansiyel makine ile koruma seçimi;

• termostatı artan yüklerden koruyan bir kontaktörün devreye dahil edilmesi ihtiyacını belirlemek;

• tablo ve dizinlerdeki diğer konulara çözümler.

Yerden ısıtma için zemin hazırlığı

Zemin plakalarının tabana sert bir şekilde döşendiğinden emin olduktan sonra, sıvalı yüzeylerinin katmanının durumunu kontrol edin. Mükemmel bir şekilde hizalanmalı ve kesinlikle yatay olarak hizalanmalıdır. Belirlenen ihlaller, tamamen kuruduktan sonra parametrelerinin kontrolü ile yeni bir katman uygulanarak ortadan kaldırılır.

Isı eşanjörleri mekanik hasarlardan güvenli bir şekilde korunmalıdır. Gerekirse, takviye oluşturun, su yalıtımı sağlayın.

Sonra yapın duvarda delik delme sıcaklık regülatörünü sabitlemek için kablo döşeme çakmalarını ve sıcaklık sensörünün oluklu manşonunu kesin.

Sıcaklık sensörü için en uygun koşulların oluşturulmasına dikkat edin. Bu ölçüm cihazı, etrafını saran şap tabakasının ısıtma göstergelerini elektrik akımının oransal değerlerine çevirir, bilgileri kablolar aracılığıyla sıcaklık kontrolörüne aktarır.

Sıcaklık sensörü, harcın ve katılaşmış şapın içinde bulunur. Zemin kaplamasına zarar vermeden değiştirilmesi mümkün olmalıdır. Bu amaçla, oluklu bir boruya yerleştirilir, bir shtrobaya serilir ve harçın dışarıdan girişini önlemek için alt uçtan bir tapa ile kapatılır.

Zemindeki yatay bir konumdan duvarın yakınında düzgün bir kıvrım bulunan oluklu boru, iç yarıçapın en az 5 cm'lik bir kıvrımı ile duvarın yakınında dikey bir boruya dönüşmelidir.Bu, sensöre kendisine bağlı teller için güvenilir bir şekilde sökülüp takılmasını sağlayacaktır.

Ardından inşaat atıklarını iyice temizleyin, elektrikli süpürge ile tozu temizleyin.

Isı kalkanı oluşturma

Yerden ısıtma döşenmesi için, kablo ısı eşanjörleri veya ısıtma şilteleri doğrudan hazırlanan bir tabana monte edildiğinde bu aşamayı dışlayan bir teknoloji vardır. Bu yöntemle inşaat operasyonlarının sayısı azalır, malzeme tüketimi azaltılır, kurulum parasından tasarruf edilir.

Daire, yalıtılmış bir binanın içindeyken ve yerden ısıtma sistemi zaman zaman kullanıldığında yöntem doğrulanabilir. Ancak, bu seçenek hesaplanmalı ve analiz edilmelidir.

Isı kalkanı, hanehalkı termos prensibi üzerinde çalışır, ısıyı odanın sınırlı bir hacminde tutar ve yansıtıcı bir ekranla bina yapıları yoluyla kaybını engeller.

Isı yalıtımlı zeminin uzun süreli çalışması sırasında enerji tasarrufu yapmak için, zaten işletilmekte olan bir evde bir ısı kalkanı monte edilmesi ve bir bina inşa ederken, ısı tasarrufu süreçlerinin uygulanmasına özellikle dikkat edilmesi önerilir. Basit bir genişletilmiş kil tabakası bile ısının bir kısmını tutacaktır.

İzolasyon malzemesini temiz bir yüzeye koyun. Üreticileri, ayrı ayrı veya tek bir katmanda yalıtım ve ısıyı yansıtan özelliklere sahip iki tip kaplama sağlayabilir.

Penofol popülerdir - incelenen her iki katmanı birleştiren bir malzemedir. İstenilen boyuta kesmek ve sabitlemek için uygun geniş rulolar halinde gelir. Folyo daima üstte bulunur.

Isı yalıtımlı kaplamanın kenarları ve tabanları, ayrı parçalardan ortak bir tabaka oluşturarak inşaat bandı ile birbirine sabitlenir.

Isıtma elemanlarının ve bağlantı şemalarının montajı

Bir ısı yalıtım katmanı kullanılmazsa, toz giderme işleminden sonra zemin yüzeyi, çalışma yüzeylerinin yapışkan karışımı ile temasını geliştirmek için bir astar ile işlenir.

Üzerine bir ısıtma kablosu veya ısıtma şilteleri döşenerek, soğutma alanlarının çalışma alanı boyunca eşit bir şekilde dağılmasını sağlar.

Kızılötesi zemin filmi ve elektroakışkan modüller genellikle ısı kalkanının yüzeyine yerleştirilir ve üzerine bant ile tutturulur. Bu aşamada elde tutma çabaları oldukça yeterli. Tutma şapını döküp kurutduktan sonra, bir tutucu olarak işlev görecektir.

Isıtma elemanlarını, termostatı ve sıcaklık sensörünü sabitledikten sonra, besleme devresine tellerle bağlanırlar, tertibatın doğruluğu kontrol edilir ve sağlığı birkaç on dakika test etmek için voltaj altında açılır. Bu süre boyunca şunlardan emin olmalısınız:

• soğutucuların eşit ısıtılması;

• bir sıcaklık sensörünün sıcaklık değişikliklerine tepki verme yeteneği;

• termostatın zemini otomatik olarak ısıtması için yetenekleri.

Kontrol hızlı bir şekilde gerçekleştirilir ve tamamlandıktan sonra sisteme doğal olarak oda sıcaklığına soğuma fırsatı verir.

Şap dökme ve fayans döşeme sabitleme

Bu aşama iki ardışık işleme bölünebilir veya hemen tek seferde gerçekleştirilebilir. Deneyimli fayanslar sorunu kapsamlı bir şekilde çözmeye çalışacaktır, ancak ısı taşıyıcılarını sabitlemek ve ısıyı aktarmak için gerekli olan şap tabakasının kalınlığı ile karmaşık olabilir.

Kalın kablolu veya sıvı elektrik modüllü ısıtıcılar için 5 cm veya daha fazla olabilir. Böyle bir hacimde termal atalet olacaktır: daha uzun ısının, ısıyı iyi saklayın, yavaşça soğutun.

Kablo termomatları, tasarıma bağlı olarak, daha küçük bir bağ kalınlığı gerektirir. Üreticiler ekteki belgelerde değerini belirtmektedir. Film kızılötesi yayıcılar için, 2 cm olabilir, oluştururken, hemen fayansların üstüne döşenmesi uygundur.

Fayansları sıcak bir zemine monte etmek için özel kuru yapı karışımları kullanılması önerilir. Şap için hazırlanan çözelti, ısıtma elemanları üzerine dağıtılır. Dalgalı kenarlı geniş bir spatula ile dengelenmiştir. Kiremit çözeltinin üzerine serilir.

Düzgün eklem boşlukları plastik haçlar oluşturmanızı sağlar. Sıkı bir yatay düzlem, kamalarla seviye kontrolü ve hafif kılavuz çekme ile sağlanır. Zaten yapıştırılmış karoların konumunun ihlallerini tamamen kuruyana kadar hariç tutmak için odanın uzak ucundan girişe kadar çalışmalar yapılır.

Şapın içinde, nihai sertleşmesini tamamlayan kimyasal işlemler tamamen sona ermelidir. Kursları en az 28 gün sürecektir.Bu süre boyunca, monte edilen sistem sıcaklığa maruz bırakılmamalıdır. mekanik yükler ve çekişler, nem hariç tutulmalıdır.

Test yükü açık

Şap çözeltisi kuruduktan sonraki ilk voltaj beslemesinden önce, korumaların çalıştığından emin olun: devre kesici ve RCD. Fayansların döşenmesi sırasında elektrik yalıtımında hasara izin verilirse veya kurulum kırılırsa, acil durumları önleyecektir. kısa devre akımları ve kaçakları ile ilişkilidir.

Kurulu sistemin çalışabilirliği, otomasyon ile rahat bir ortam yaratılarak ve ölçüm cihazlarıyla veya elektrik sayacının okumalarıyla tüketim akımlarının ölçülmesiyle kontrol edilir. Bunlar, üretici tarafından beyan edilen teknik şartnamelerin sınırları içinde olmalıdır.

Bir karonun altına sıcak bir zemin döşeme teknolojisiyle uğraşan, genel tasarımının, her biri belirli bir işlevi yerine getiren çok sayıda farklı katmandan oluştuğu iyi anlaşılmalıdır. Komplekste, uzun süre çalışma için odada rahat bir atmosfer sağlarlar.

Herhangi bir yerde evliliğe izin verilirse, oluşturulan sistemin toplam kaynağı keskin bir şekilde azalır. Ve onlarca yıldır çalışmak üzere tasarlanmıştır. Bu nedenle, iş önceden düşünülmeli ve güvenilir bir şekilde yapılmalıdır.
