Kazan elektrik şebekesine nasıl bağlanır, kazan bağlantı şemaları

Modern bir insan için konforlu yaşam koşulları sıcak su sağlar. Kentsel koşullarda, merkezi olarak kamu hizmetleri tarafından sağlanır. Kırsal bölge sakinleri, yaz sakinleri, özel ev sahipleri genellikle bu konuyla kendi başlarına uğraşmak zorundadırlar.

Onlar için endüstri, tasarım, performans, çalışma koşullarında farklılık gösteren çok sayıda su ısıtma ünitesi tasarımı üretir. Çoğu "kazan" adını taşımaktadır.

Bu terim altında, yapının içinde veya dış tarafından ısıtılan bir soğutuculu bir kazanı anlamak gelenekseldir.

Dolaylı tip bir kazan, sıcaklık içeride yerleşik serpantin içinde dolaşan ısı taşıyıcıya aktarıldığında, gövdesinin dışında bulunan bir ısıtma kaynağı nedeniyle çalışır. Bu tür modeller sürekli yakıt yanması gerektirir.

Doğrudan etkili kazan, dahili bir ısı kaynağı kullanır. Evsel amaçlar için, elektrik yapıları ilkelerden birine göre çalışır:

• ısıtma elemanları ile rezistif ısıtma;

• endüksiyon akımları ile ısıtma.

Her iki durumda da, çalışma kontrol edilir ve kazan, ısıtma elemanından ısınmak veya soğutma için kapatmak için akım akışına bağlı olarak aynı şemalara göre elektrik enerjisine bağlanır.

Elektrikli kazan tasarımının özellikleri

Hermetik sızdırmaz bir kazanın içinde, içeride bulunan boru hatlarından ve radyatörlerden gelen hidrolik hatlar boyunca dolaşan su - aşağıdakileri içeren bir elektrik devresi monte edilir:

• çoğunlukla sıradan bir rezistif ısıtıcı olarak hizmet eden bir su ısıtıcısı;

• soğutucu sıcaklık ölçer - okumaları ısıtıcıya voltaj sağlamak veya gücünü kapatmak için bir mantık devresi tarafından işlenen özel bir tasarıma sahip bir sensör;

• bipolar veya unipolar tasarımda anahtarlama cihazı - termal anahtar;

• koruyucu termal sigorta;

• sıradan bir akkor ampul veya ısıtıcının kontaklarına paralel bağlanmış, akım sınırlayıcı dirençli bir LED olabilen bir ısıtma gösterge devresi.

Elektrikli ölçüm ve anahtarlama ekipmanı üreticileri, sıcaklık sensörleri, anahtarlama cihazları ve soğutucu akışkanın sıcaklığını düzenlemek için karşılıklı bağlantılarını sağlayan bir mantık ünitesi içeren hazır kitler üretir.

Onlar denir termostatlar veya termostatlar. Sıcaklık sensörü kazan gövdesinin içine monte edilmiştir ve kontrol ünitesi ve anahtarlama akımı kontakları dışarıda bulunmaktadır.

Termostatlar analog bir bazda yapılabilir veya mikroişlemci teknolojisi kullanılabilir. İkincisinin yapıları şunları içerir:

• daha fazla ayar seçeneği;

• kullanımı kolay ayarlar ayarları;

• kullanışlı arayüz;

• bilgi panosu;

• ek işletimsel işlevler.

Bir örnek, bir mikrodenetleyiciye, bir ekrana, kazandaki soğutucu akışkanın giriş ve çıkışına monte edilmiş iki sıcaklık sensörüne sahip TK-5 elektronik sıcaklık kontrolörüdür. Evsel amaçlar için fazlasıyla yeterli olan 0,5 ° C'lik bir hata ile 0 ÷ 120 derece içinde sıcaklık değişikliklerini dikkate almanızı sağlar.

TK-5 termostatının güç kontakları, 6 amperlik nominal akımları değiştirebilir.Isıtıcı daha büyük bir yük oluşturduğunda, kazanın elektrik şebekesine bağlantısı modernleşmeyi gerektirir - ek bir manyetik yol vericinin dahil edilmesi, termostatın çıkış devrelerinin çalışmasını yüksek güç kontaklarıyla tekrarlayın.

Bazı eski kazan modellerinde, ısıtma elemanına voltaj geçişi, mekanik bir tasarımın bimetalik regülatörleri tarafından yapılabilir.

Elektrik prizinden bir kazan için bağlantı şeması

Kural olarak, böyle bir bağlantı için 1.5-22 kilowatt'a kadar küçük güçlerin endüstriyel modelleri oluşturulur.

Bu yöntemle, uzun vadeli güvenli çalışma şu şekilde sağlanır:

• uzun süreli çalışma sırasında değişen kazanın teknik durumu;

• yük gücüne göre çıkış tasarımının doğru seçimi;

• apartman panelinden voltajın beslendiği elektrik devrelerinin durumunu dikkate alarak;

• Devredeki kazara kazaların sonuçlarını önlemek için koruyucu cihazların kullanılması.

Kazanı elektrik prizine elektrik prizinden bağlama özellikleri

Geçmeli anahtarlama cihazının güç kontakları, örneğin 6, 10 veya 16 amper gibi belirli bir yük tipi için tasarlanmıştır. Değeri vücutta gösterilir. Soket daha az güçse, aşırı ısınma ve kontakların tahrip olması meydana gelir.

Bu nedenle, kazan yüküyle eşleşmeyen rastgele bir prize bağlanmamalıdır.

Böyle bir devrenin güvenli çalışması için bir başka gereklilik, içinde bir ısıtıcının güç kaynağı devresini yük altında kırmanın mümkün olduğu bir devre kesiciye duyulan ihtiyaçtır. Soketin ve fişin kontakları, bu durumda ortaya çıkan elektrik arkını söndürmek için tasarlanmamıştır.

Kablolama Durumu

Kazanın çıkışını apartman kalkanına bağlayan ev ağının telleri, ısıtıcının yükünü tamamen emecektir. Aşırı ısınmamalıdırlar. Materyalleri ve kalınlıkları doğru bir şekilde dikkate alınmalıdır, aksi takdirde yangın meydana gelebilir.

Alüminyum kablo bağlantısı olan sokete, ısıtıcı bakır gibi 2,5 mm kareden daha ince bağlanmamalıdır. 4 veya 6 kare kesit kullanmak daha iyidir. İlk önce ısı dağılımı ile hesaplanmalı ve kurulum yöntemleri ile analiz edilmelidir.

Koruyucu cihazlar

Kazan, içindeki rastgele arızaların meydana gelmesini dikkate alarak elektrik şebekesinin nominal özelliklerinde çalışmak üzere tasarlanmıştır. Kazaları önlemek için aşağıdakilere karşı koruma:

• tankta artan basınç;

• elektrik yalıtımının bozulması.

Ekipman üreticisi iç yapıda bu tür korumaları sağlamadıysa, apartman paneline monte edilmelidir.

Kazanın içinde aşırı basınç ile acil durum çalışması

Güvenlik için bir ön koşul, suyun kaynamasını ve çözünmüş gazların salınmasını önleyen bir cihazın varlığıdır, çünkü bu işlem kasayı kırabilecek yüksek basınç oluşturur.

Benzer bir durum ortaya çıkabilir:

• güç kontakları yapıştığında, kontrol ünitesinden sıcaklık sensöründen bir komut aldıklarında ve ısıtıcıdan elektrik akımını kesemediklerinde;

• sıcaklık sensörü, mantık ünitesi veya kontrol kontrol devrelerinin arızaları.

Böyle bir kazayı önlemek için, çalışma moduna göre daha yüksek bir sıcaklık ayarına ayarlanmış ikinci bir koruma aşaması kullanılır. Değeri kaynama noktasına yakın seçilir ve bağlantı kesilmesi başka bir yedek kontak tarafından gerçekleştirilir.

Böyle bir açık devreye termal sigorta denir. Bunun için ayrı bir sıcaklık sensörünün kullanılması veya bimetalik salınım ilkeleri üzerinde çalışan özerk bir mekanik yapının kullanılması sistemin genel güvenilirliğini arttırır.

Kaçak akımlarla acil durum modu

Kazanın metal mahfazası, ısıtıcının veya bağlantı tellerinin mahfaza yalıtımının bozulması sırasında faz potansiyeli altında olabilir.Böyle bir durum, elektrik yaralanması olan bir kişi için doğrudan bir ön koşuldur. Elektrik devresine yerleştirilmiş bir RCD ile sabitlenebilir.

Endüstriyel kazan tasarımları, dahili artık akım cihazı ile veya bu cihaz olmadan üretilebilir.

için RCD'nin doğru çalışması kazan gövdesinin koruyucu PE iletkeni üzerinden ana topraklama barasına güvenilir bir şekilde bağlanması gerekir.

Dahili devrelerin kısa devresi

Elektrik devresini kısa devreden ayırmak için bir devre kesici tasarlanmıştır.

Kazanı bir kabloyla apartman paneline bağlama şeması

Genellikle en fazla iki kazan kazan gücü seçildiği için bu en yaygın seçenektir.

Burada, önceki durumda olduğu gibi güvenli bir bağlantı için tüm önerileri de izlemelisiniz. Kalorifer kazanından apartman kalkanından ayrı bir kablo gerekecektir. Akım yüklerinin akımlarını güvenilir bir şekilde iletmelidir.

Kazanın ve kazanın korunması bir devre kesici ve bir RCD veya bir difavtomat tarafından düzenlenir.

Tahsis edilen gücün sınırlandırılması dikkate alınarak kazan bağlantı şeması

Herhangi bir kablolama belirli yükler için tasarlanmış ve monte edilmiştir. Elektrik tedarikçisi tarafından atanırlar. Modern bir dairede, yaşam alanının sahibinin çok sayıda elektrikli cihazı vardır. Kendileri için ayrılan güç sınırını kolayca aşabilirler.

Ev kablolarını bu şekilde kullanmak tehlikelidir: aşırı ısınabilir ve yangına neden olabilir.

Bunu önlemek için, kritik yükler oluştururken güçlü tüketicileri kapatmanız gerekir. Isıtıcının ısıtıcısının sıcaklığı hızlı bir şekilde düşmeyen suyu ısıtmak için periyodik olarak açıldığı göz önüne alındığında, genellikle buzdolabı durdurulur, buzdolabı, çamaşır makinesi veya bulaşık makinesi gibi diğer cihazların çalışmasını sağlar.

Bu amaçla, aşağıdaki özelliklere sahip bir elektronik cihaz kullanılır:

• ağın mevcut güç tüketiminin ölçülmesi;

• kritik aşırı yük momentini belirlemek için değerini ayar noktasının değeri ile karşılaştırmak;

• önceden hazırlanmış bir algoritmaya göre seçilen tüketicilerin bağlantısının kesilmesi;

• normal çalışma koşullarını geri yüklerken hizmet dışı bırakılan aygıtlar için gücün otomatik olarak yenilenmesi.

Endüstriyel Gelişim

Böyle bir cihaz olarak, fabrikayı kullanabilirsiniz güç sınırlayıcı OM-110.

Devre kesicinin aşırı yükten sık sık elektrik kesintilerini önler, bağlı tüm elektrikli cihazlar için normal bir güç tüketimi modu oluşturur.

OM-110 güç sınırlayıcı, aşağıdakilere kadar yüklerle çalışacak şekilde tasarlanmıştır:

• iki;

• veya yirmi kilowatt.

İkinci çalışma seçeneği için kablo bağlantı şeması aşağıdaki gibi gerçekleştirilir.

20 kVA'ya kadar yüklerle çalışmak için bağlandığında, besleme kablolarından biri, hassas bir ölçüm gövdesi olan yerleşik bir akım transformatörünün monte edildiği bir muhafazadan geçirilir.

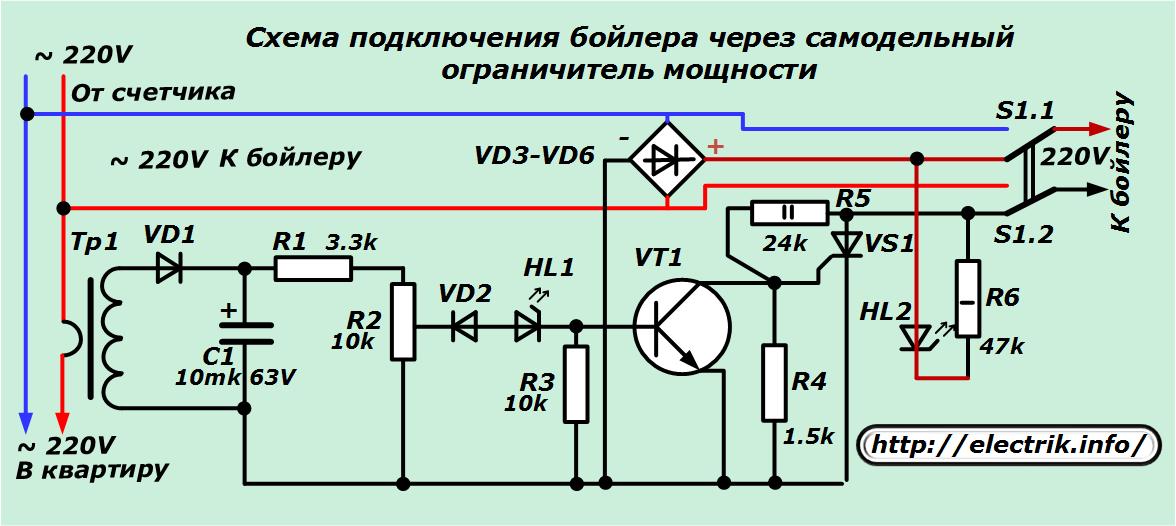

DIY ev yapımı güç sınırlama cihazı diyagramı

Benzer bir tasarım herhangi bir amatör radyo yapabilir. İçinde, faz ve sıfır iletkenler doğrudan elektrik sayacından daireye ve şubeye kazana gider. Faz, ölçüm transformatörünün birincil sargısından geçirilir, 30 ampere kadar bir yüke dayanabilen bir telin bir buçuk turunu yapar.

Manuel anahtar SA1'in tristör VS1, diyot köprüsü VD3 ÷ 6 ve bağlantı telleri ile temasları aynı değer için seçilir. Bu şekilde, devrenin bir güç rezervi oluşturulur ve farklı durumlarda normal çalışmasını sağlar.

Ölçüm transformatörü herhangi bir demire sarılabilir. Birincil sargı katı bir telden veya birkaç paralel zincirden yapılır ve ikincil, yaklaşık bir buçuk bin dönüş sayısı olan monolitik bir çekirdeğe sarılır.

Kendileri ve manyetik devre arasındaki sargılar karton dielektrik veya fiberglas contalarla ayrılır.

İkincil sargıdan sonra, bir darbe modunda elektrolitik kapasitör C1'i şarj eden bir diyot VD1 bağlanır. Bu zincir, 30A primer sargısı boyunca bir akımda, kapasitör üzerinde 45 voltluk bir voltaj oluşturulacak şekilde yapılandırılmıştır.

Akım sınırlayıcı, düzenleyici ve şönt rezistörler R1, R2, R3 ve bir gösterge LED HL1 aracılığıyla transistör VT1 tabanının kontrol ünitesine beslenir.

Devreye alma sırasında R2 potansiyometresi, Zener diyot VD2'nin (LED'i dikkate alarak) bozulma gerilimine neden olan akımı ayarlar. Bu anda, transistör VT1 açılır ve güç tristörünün VS1 kontrol elektrotu, daha önce direnç R4'ün direnci boyunca voltaj düşüşüyle ​​ayrıldığı devrenin eksi şantına kaydırılır. Bu durumda, tristör kazana geçen akımı kapatır ve kapatır.

Kapanma süresinin, bir ölçüm ve yürütme gövdesine sahip mekanik bir tasarımın geleneksel röle devrelerinden iki kat daha hızlı olan on milisaniyeyi geçmediğine dikkat edilmelidir.

HL1 LED'inden bir akım geçecek ve parlamasıyla tristörün tetiklendiğini gösterecek ve kazan ısıtmasının kapanmasına yol açacaktır.

HL2 LED'i çalışırken ısıtıcıya voltaj beslemesi hakkında bilgi verir. Çalışan bir devrede, LED'lerden biri yanar. Aynı anda söndürüldüklerinde veya yakıldıklarında, bu açık bir arıza belirtisidir. Güç sınırlama devresi devre dışı bırakılmalıdır. Bunu yapmak için, kazan, sinüzoidal alternatif akım şebekesinden SA1 anahtarı ile normal moda aktarılır.

Bu gelişmenin bir özelliği, sadece dirençli yüklere güç vermek üzere tasarlanmasıdır, çünkü içinde diyot köprüsünün alternatif voltajı sabit hale dönüştürülür. Bu nedenle, böyle bir kazan bağlantı şeması, asenkron motorlu cihazları ve temiz bir sinüs dalgası gerektiren diğer cihazları çalıştırmak için kullanılamaz.

Akkor ampuller bile mevcut dalgalanmaların etkisi altında yaşamlarını kısmen azaltır. Normalde, bu devrede sadece elektrikli su ısıtıcısı, ütü veya ısıtma elemanlarına sahip şömine çalışabilir.

Kazanın tasarımı bimetalik sıcaklık kontrolörlerinden ziyade elektronik kullanıyorsa, güçleri için fabrika çalışma moduna karşılık gelen voltaj sağlamak gerekir.
