Ev kablolarına bir voltaj regülatörü nasıl bağlanır

Dairelerimize gelen elektrik, kesinlikle devlet standartlarının mevzuatıyla düzenlenmektedir. Şebeke 220 için Uluslararası Elektroteknik Komisyonunun gereklilikleri uyarınca, besleme voltajının sapmasına nominal değerin ±% 10'u içinde veya 242 ila 198 volt arasında izin verilir.

Böyle bir okuma dağılımı bile, hassas ev elektronik cihazlarının ve aydınlatmada kullanılan sıradan, basit akkor lambaların çalışmasını her zaman olumlu yönde etkilemez. Elektrik dağıtım şirketleri, her ev ve daireye elektrik tedarik edilen güç hatları ile trafo merkezlerini kullanmaktadır.

Çoğu zaman, hatlar yüklendiğinde, transformatörde maksimum voltaj zaten ayarlanmışsa ve sadece alt limiti son tüketiciye ulaştığında bir durum ortaya çıkar. Herhangi bir tesiste yük daha da artarsa, hattın sonunda düzenleyici gereklilikleri korumak artık mümkün değildir - transformatör trafo merkezinin gücü tükendi. 380 volt şebeke aynı prensiplere göre çalışır.

Verilen durum, normal şartlar altında elektrik tesisatlarının çalışma modunu açıklamaktadır. Aslında, özellikle soğuk kışlarda ve kırsal alanlarda konutlara elektrik temini önemli ölçüde azaltılabilir.

Mevcut durumu, satışta yaygın olarak temsil edilen ağın ana elektrik parametrelerini stabilize eden cihazlar yardımıyla bir evin veya dairenin her sahibine elektrik kalitesiyle düzeltmek mümkündür.

Voltaj regülatörü nasıl çalışır

Çalışma prensibi, gelen elektrik enerjisinin ev cihazlarına güç verecek çıkış voltajının optimum değerine dönüştürülmesine dayanır.

Dönüştürme sırasında, sabitleyici aşağıdaki modlardan birinde çalışabilir:

1. genlik düşürme;

2. basit transfer;

3. voltajı artırın.

İkinci durumda, transformatör genliğini değiştirmeden bir harmoniği diğerine dönüştürür. Bu, ısıtma ekipmanına gereksiz yere harcanan enerjiyi tüketir.

Bu amaçla, üreticiler, cihazın gövdesine, operatörün ekipmanın tüm güç kısmını operasyondan çıkarmasına izin veren bir anahtar yerleştirerek belirli modellere bypass işlevine sahiptir. Ters işlem cihazı açar.

Tasarım Özellikleri

Farklı voltaj dengeleyicilerinin teknik özellikleri kendi aralarında önemli ölçüde değişebilir:

• onların içinden geçen güç;

• giriş değerlerinin minimum ve maksimum değerleri;

• bir dizi ek özellik.

Bu, belirli bir tüketicinin spesifik koşullarına uygun bir model seçimine farklılaştırılmış bir yaklaşım sağlar.

Voltaj dengeleyici çeşitleri

Eylem ilkesine göre, ekipman üreticileri elektriğin servo, röle kontrolü ve yarı iletken teknolojilerinin kullanımını birleştiren modeller üretmektedir. Cihazları ve özellikleri, seçim önerileri hakkında bilgi edinebilirsiniz burada.

Terminal çıkışı

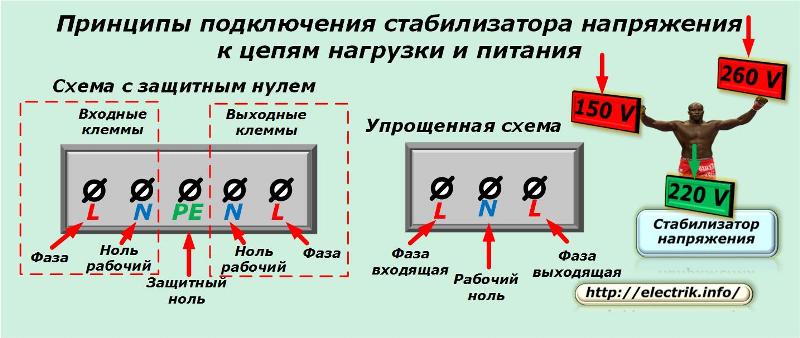

Amaçlarına ve cihazlarına bağlı olarak, stabilizatörler güç devrelerini ve yükleri bağlamak için çeşitli yollara sahip olabilir. Resimde, tek fazlı modeller için iki yaygın terminal bloğu çeşidi gösterilmektedir.

Koruyucu sıfırlı bir devrede, PE iletkeni orta terminale bağlanır. Çalışma sıfırları bitişik terminaller için uygundur ve faz kabloları aşırı konumlarda anahtarlanır.Giriş devrelerini bağlamak için, sol yarısı kullanılır ve çıkış devreleri sağ tarafa monte edilir.

Bu düzenleme yazma ve okumanın algoritmasına benzemektedir: soldan sağa, bu yüzden hatırlanması kolaydır.

Koruyucu sıfır olmayan devreler için terminal şeridi basitleştirilmiştir: üzerinde, genellikle çalışma sıfırı kasanın içine entegre edilmiştir ve devreleri bağlamak için sadece üç kontak kalmıştır:

• tedarik zinciri aşamaları;

• toplam çalışan sıfır;

• stabilizatör fazından çıkıyor.

En basit ve en düşük güçlü modellerde, giriş devreleri fişli bir kablo ile bağlanabilir ve tüketicileri bağlamak için soketler doğrudan cihazda kullanılır.

Bununla birlikte, listelenen yasalar bağlayıcı kurallar değildir ve her cihazda üreticinin teknik dokümantasyonda şart koştuğu bazı spesifik özellikler uygulanabilir.

Üç fazlı voltaj dengeleyicileriyle çalışırken kabloları bağlarken özellikle dikkat edilmelidir.

Koltuk seçimi

Stabilizatörün çıkış gücü boyutunu belirler. Küçük mobil cihazlar, çalışan elektronik ekipmanların yakınındaki bir masaya yerleştirilebilir. Diğer, daha büyük yapılar duvara, bir nişe veya zemine sabit kurulum gerektirir.

Çalışan bir transformatör ısınıyor. Isı ondan uzaklaştırılmalıdır. Bu nedenle, voltaj dengeleyiciyi, ısıyı gidermek için mahfazanın içinde maksimum hava değişimini sağlamak için tüm havalandırma açıklıkları serbest kalacak şekilde konumlandırmak gerekir.

Nemli hava, toz, yanıcı, yanıcı sıvılara yakınlık, yüksek sıcaklık tüm elektrikli cihazların performansını olumsuz etkiler. Bu zararlı faktörlerin etkisi dikkate alınmalı ve stabilizatörün nemli bir bodrumda, garajda, ısıtılmamış tavan arasında bulunmasından kaçınılmalıdır.

Konum seçimi, güç kaynağı ve yük bağlantısı için kablo hatlarının uzunluğundan etkilenir. Optimal, sabitleyicinin apartmandaki veya evdeki giriş dağıtım panelinin yakınındaki yeri olabilir.

Tek fazlı stabilizatörler için bağlantı şemaları

Dairenin elektrik arzına rasyonel bir yaklaşım, tüm elektrik tüketicilerinden gerçekten stabilize parametrelere ihtiyaç duyan bir grup seçmenizi sağlar. Olabilir:

• Televizyon;

• ofis ekipmanları;

• bir buzdolabı;

• iletişim aygıtları.

Ana unsuru TEN'leri ısıtan ev aletleri, örneğin bir elektrikli su ısıtıcısı veya bir elektrikli kazanın güç kısmı, dengeleyiciye bağlanamaz. Onsuz çalışırlar, ancak biraz daha hızlı veya daha yavaş çalışırlar, bu da özellikle kritik değildir.

Bir tüketiciyi voltaj regülatörüne bağlama şeması

Gösterge tablosunun içinde, sayaçtan sonra koruma formda ayarlanır diferansiyel otomat (Bir RCD ve bir devre kesici kullanabilirsiniz).

Onlardan, faz ve sıfır potansiyelleri kablo ile stabilizatörün giriş terminallerine beslenir. Cihazın muhafazası, apartman panelinde bulunan ayrı bir konut otobüsü PE'ye bağlanır.

Stabilizörün çıkış terminallerinden faz ve çalışma sıfırı tüketiciye gider ve koruyucu sıfır PE barasından beslenir.

Resimde, bir elektrik prizindeki bağlantıları göstermeden bir bilgisayarı bağlamanın bir yolu gösterilmektedir.

Evdeki tüketicileri bir voltaj regülatörüne bağlama şeması

Aşağıdaki durumlarda basitleştirilmiş bir sürümü düşünün koruyucu toprak kullanılmaz ve stabilizatörü bağlamak için kullanılan sıfırın bir terminali kullanılır. Tüketici gruplarının sayısı şartlı olarak üçe düşürülecektir.

Bu durumda, korumalardan sonra, panoda çalışan bir sıfır veri yolu oluşturulur. Bir voltaj regülatörü de dahil olmak üzere tüm tüketicilerden güç alır. Korumadan uygun güce sahip faz teli, stabilizatörün giriş terminaline ve giden kablo çıkışa bağlanır.İkinci ucu yüklerin paralel bağlantısı için blendaja getirilir.

Gruplara dağıtılan tüm tüketiciler apartman panelinde bulunan devre kesiciler aracılığıyla bağlanır.

Dengeleyici sıfır çalışması için iki terminal kullanıyorsa, devre aşağıdaki gibi değişir:

• çalışan sıfır veri yolu tüketicilere bağlı kalacaktır, ancak korumalarla bağlantısı kesilecektir;

• apartman kalkanının korunmasındaki sıfır tel, önceki şemada yapıldığı gibi, stabilizatörün çalışma sıfırının giriş terminaline gönderilir.

Üç fazlı tüketiciler için bağlantı şemaları

Kural olarak, 3 fazlı stabilizatörler, her blok için kendi terminal bloklarıyla blok bazındadır. Güç ve yük devrelerinin anahtarlama devresi çeşitli şekillerde gerçekleştirilebilir.

Tüketicileri üç fazlı bir dengeleyiciye bağlama

Burada, yukarıdaki şemalarda açıklanan tüm ilkeler korunur. Sadece tek fazlı ev tüketicileri, simetrik bir yük oluşturmak için farklı voltaj dengeleyici bloklarına eşit olarak dağıtılmalı ve bağlanmalıdır.

Üç fazlı bir voltajla çalışan cihazlar, devre kesicileriyle ağdaki olası kazalardan korunmalıdır.

Bu bağlantı şeması, güçlü üç fazlı elektrik motorlarının çalıştığı binalar için daha uygundur. Ancak, ev koşullarında bu oldukça nadir bir durumdur ve üç fazlı bir dengeleyici pahalıdır. Başarısız olursa, tüm tüketiciler onsuz şebeke gücüne geçmek zorunda kalacaklar.

Günlük yaşamda, üç fazlı bir ağın elektrikli cihazlarını bağlamak için başka bir voltaj stabilizasyonu prensibi uygulayabilirsiniz.

Üç fazlı tüketicileri tek fazlı stabilizatörlerle bağlamak için şemalar

Ev aletleri genellikle endüstriyel meslektaşlarından önemli ölçüde daha az güç tüketir. Bu nedenle, ağ parametrelerini normalleştirmek için, tek fazlı bir ağ için karşılık gelen yükün üç özdeş voltaj regülatörünün uygulanmasına izin verilir.

Çalışma sıfırının ayrılmasını kullanırlarsa, aşağıdaki şema 1 numaralı bağlantı için uygundur.

Üzerinde, bilginin görünürlüğünü arttırmak için, koruyucu PE iletkeninin veri yolu gösterilmez ve stabilizatörlerin ona bağlantısı basitleştirilmiş bir şekilde gösterilir.

Evin dağıtım panelinde bulunan korumalardan sonra çalışan sıfır, her bir dengeleyicinin giriş terminallerine yetiştirilir. Barası, her üç cihazın çıkış terminallerinden paralel bağlantı ile oluşturulur. Çalışma sıfırları, bu veri yolundan kablo çekirdeği ile tüm tüketicilere gönderilir.

Her dengeleyicinin giriş fazı terminali, koruyucu cihazın karşılık gelen terminaline bağlanır ve çıkış terminali, tüketicilere tedarik eden bir grup devre kesiciye bağlanır.

İlk bakışta doğrudan dengeleyici gövdeye gelen ve giden çalışma sıfırlarının kombinasyonu, şemayı basitleştirir, ancak bazı modeller için bu teknik, özellikle acil durumlar meydana geldiğinde bireysel kontrol algoritmalarının yürütülmesini bozabilir. Bu nedenle üreticiler böyle bir ayrım yaparlar.

Ek bir terminal çıkışı için herhangi bir neden görmezlerse, tasarımı da basitleştirirler. Bu dengeleyicilerin üç fazlı bir yükün tüketicilerine bağlanması için Şema No. 2 aşağıda verilmektedir.

Sonuç olarak, tüm devrelerin çalışma prensiplerini ve voltaj stabilizatörlerinin bağlantısını tanımak için verildiğine dikkat çekmek istiyorum. Bu nedenle, kurulum ve çalıştırma için gerekli olan çok sayıda anahtarlama cihazı, bağlantı kutusu, soket ve diğer cihazlar yoktur.

Bir çalışma devresi oluşturmak için, ev kablolamasının ek spesifik özelliklerini, seçilen sabitleyici tipini ve koruyucu cihazların varlığını dikkate almak gerekir.
